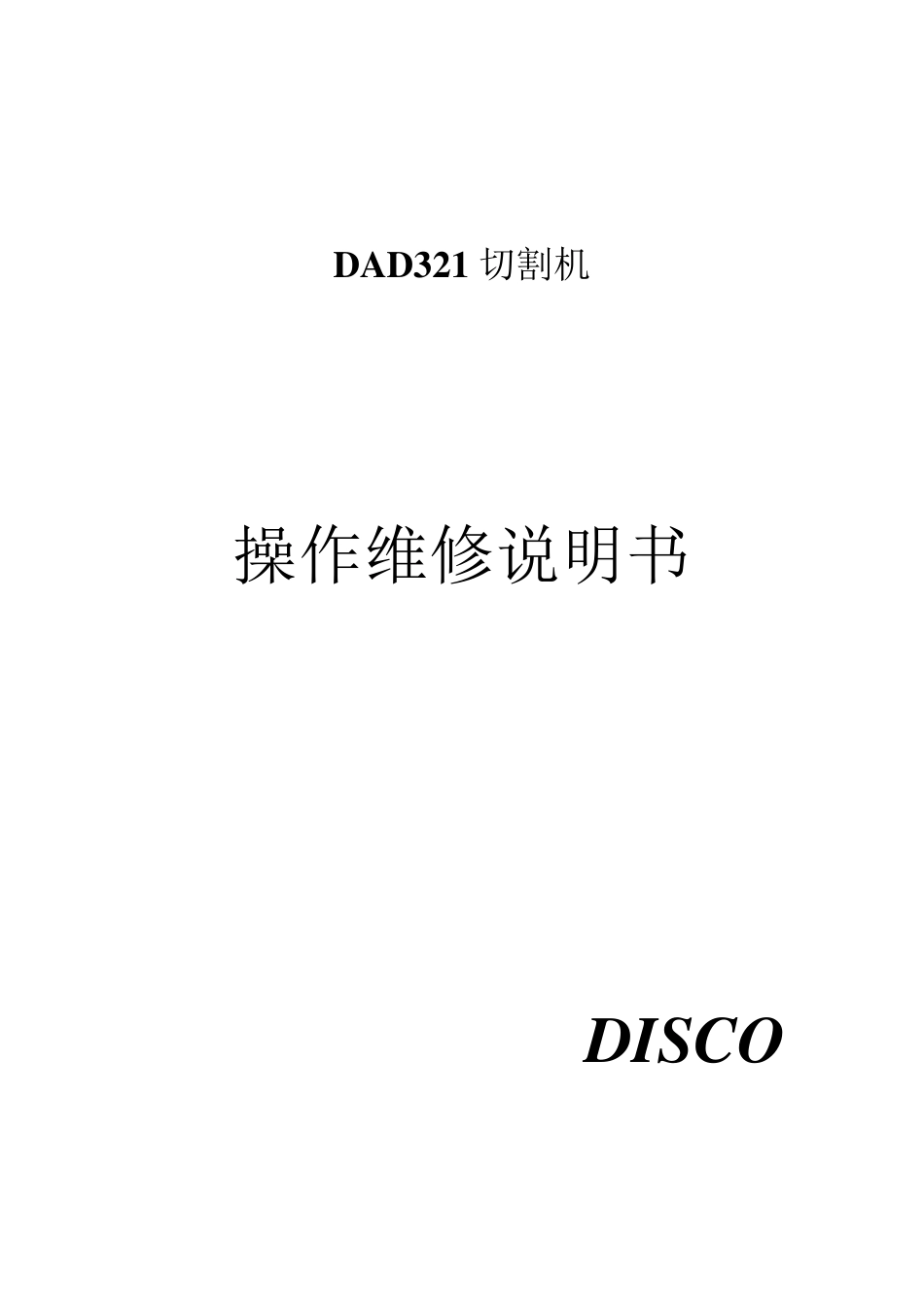

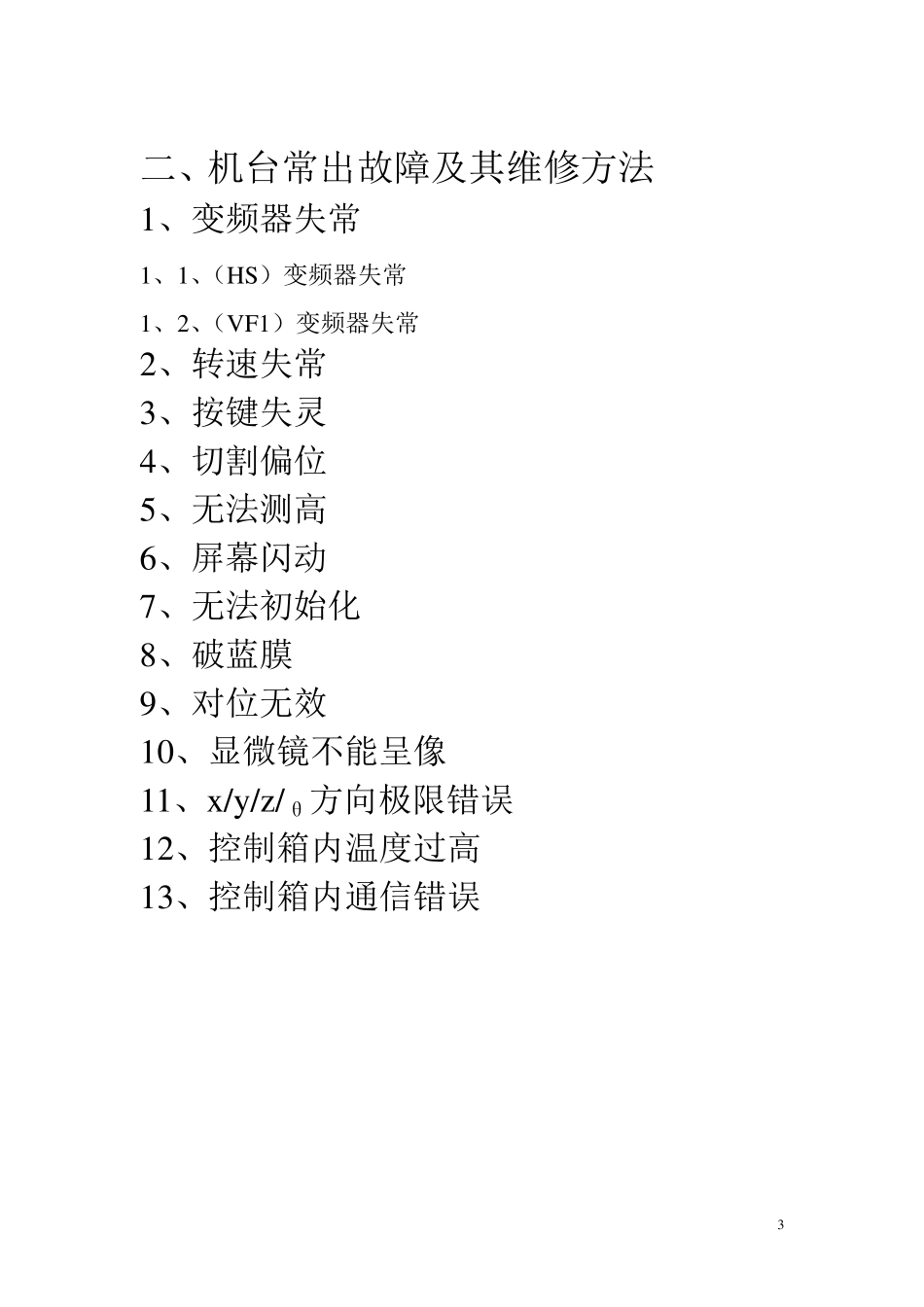

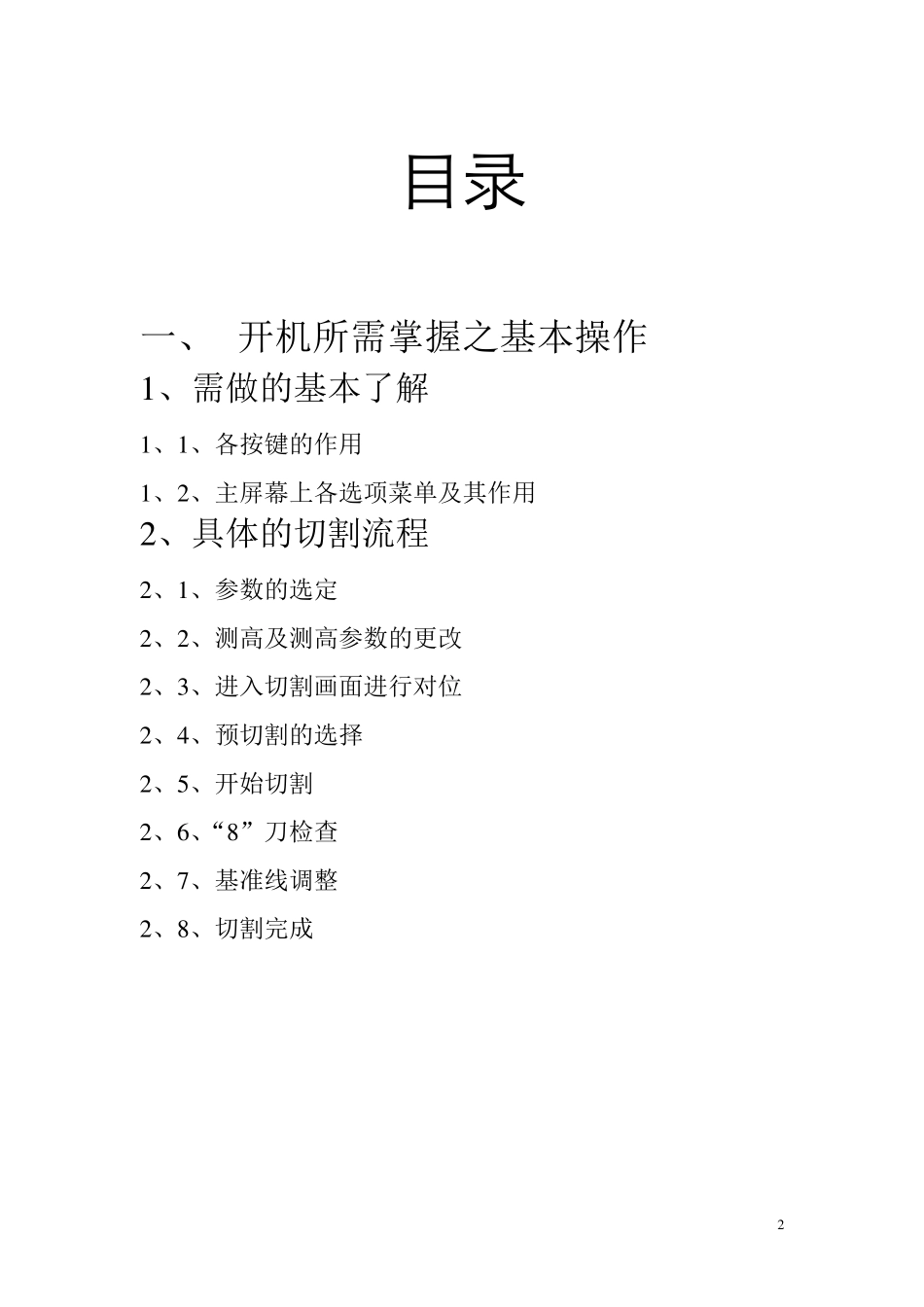

D A D 321 切割机 操作维修说明书 DISCO 2 目录 一、 开机所需掌握之基本操作 1 、需做的基本了解 1 、1 、各按键的作用 1 、2 、主屏幕上各选项菜单及其作用 2 、具体的切割流程 2 、1 、参数的选定 2 、2 、测高及测高参数的更改 2 、3 、进入切割画面进行对位 2 、4 、预切割的选择 2 、5 、开始切割 2 、6 、“8 ”刀检查 2 、7 、基准线调整 2 、8 、切割完成 3 二、机台常出故障及其维修方法 1、变频器失常 1、1、（HS）变频器失常 1、2、（VF1）变频器失常 2、转速失常 3、按键失灵 4、切割偏位 5、无法测高 6、屏幕闪动 7、无法初始化 8、破蓝膜 9、对位无效 10、显微镜不能呈像 11、x/y/z/θ方向极限错误 12、控制箱内温度过高 13、控制箱内通信错误 4 一、开机所需掌握之基本操作 1、需做的基本了解 1、1、各按键的作用 1、1、1、数字按键区 1）数字键：用于参数的录入、编辑 2）＋/－键：用于＋/－符号的输入 3）CE 键：用于错误数值输入的删除 4） 键：用于数值输入时位置选定 4）ENTER 键：用于参数修改、编辑时的确定和保存 1、1、2、启停及参数选定键区 EXIT ALRMCLR HELP STAR /STOP ∧ ＜ HOME ＞ ∨ 1）EXIT 键：用于选定操作的撤销、退出 2）ALRMCLR 键：用于机台报警的取消 3）STAR/STOP 键：控制切割的启动、停止及暂停 4）方向键：用于参数位置的选定 5）HOME 键：回到当前页面第一个可编辑点 7 8 9 +/- 4 5 6 CE 1 2 3 0 . ENTER 5 1、1、3、菜单选择及系统控制键区 1）F1－F10 键：各页面中其所对应的各操作的选择键 2）SET UP 键：测高执行键 3）DEVICE DATE 键：切割中查看当前所切材料的切割参数 4）DISPLAY MODE 键：切割对位时隐藏各字幕，只留基准线以便于对位 5）HAIR WIDE 键：扩大基准线宽度 6）HAIR NARROW 键：缩小基准线宽度 7）SYS INIT 键：系统初始化 8）SPNDL 键：控制主轴的转动与停止 9）CUT WATER 键：控制切割水的开启与关断 10）OPTION 键：中英文转换键 11）C/T VAC 键：控制真空的开启与关闭 12）英文字母键：负责各英文字母的录入（按下SHIFT 键时才有效） 1、1、4、各轴动作控制键区： Z ∧ F Z ∨ G Z EM X ＜ M X ＞ N INDEX θ T θ U SLOW Y ∧ - Y ∨ / SHIFT 1）X 键：控制X 轴左右移动 2）Y 键：控...
