Datalogic固扫接线安装手册(CBX100DS48001005)

Datalogic固扫接线安装手册(CBX100DS48001005)_第1页
1/24
Datalogic固扫接线安装手册(CBX100DS48001005)_第2页
2/24
Datalogic固扫接线安装手册(CBX100DS48001005)_第3页
3/24

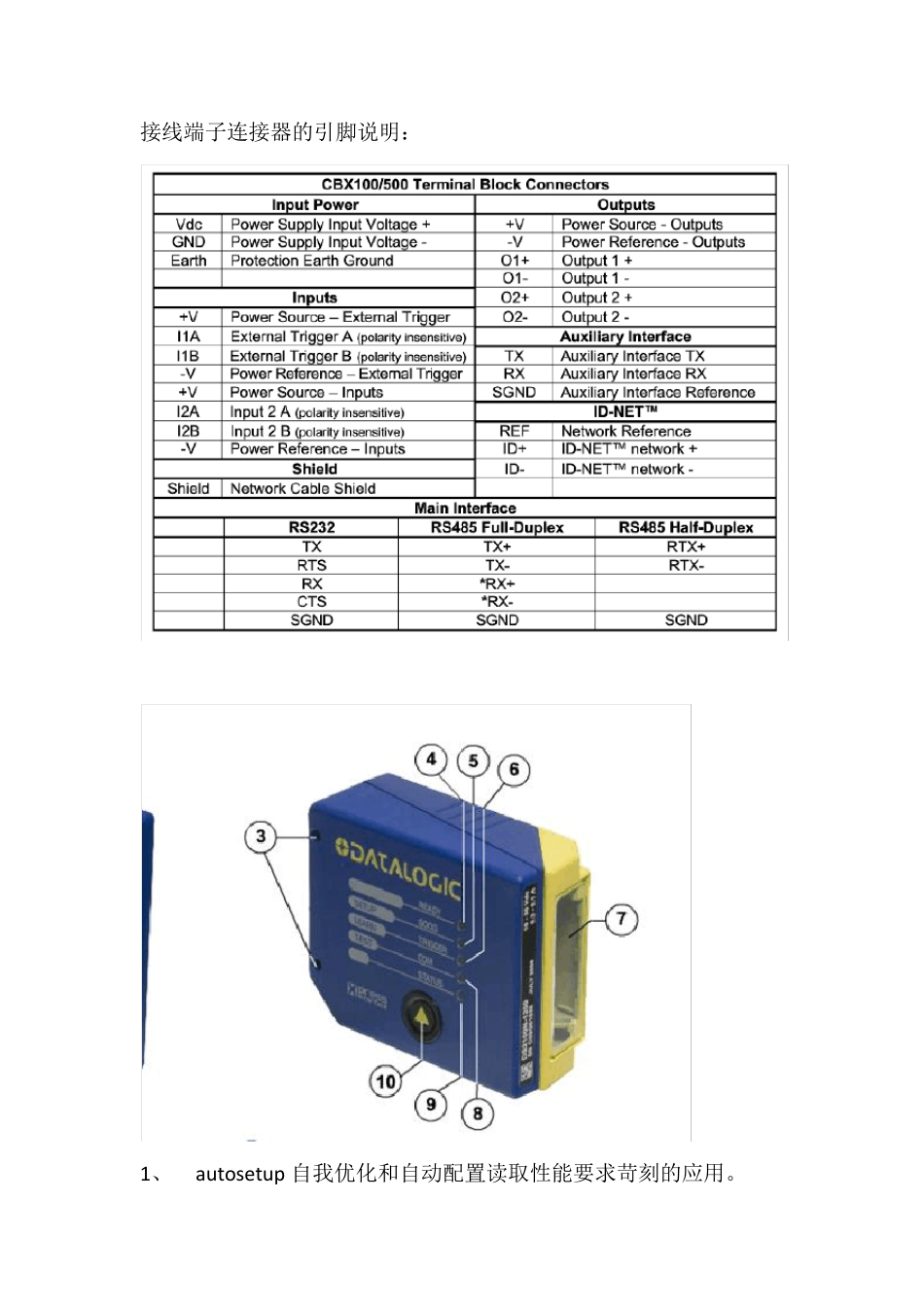

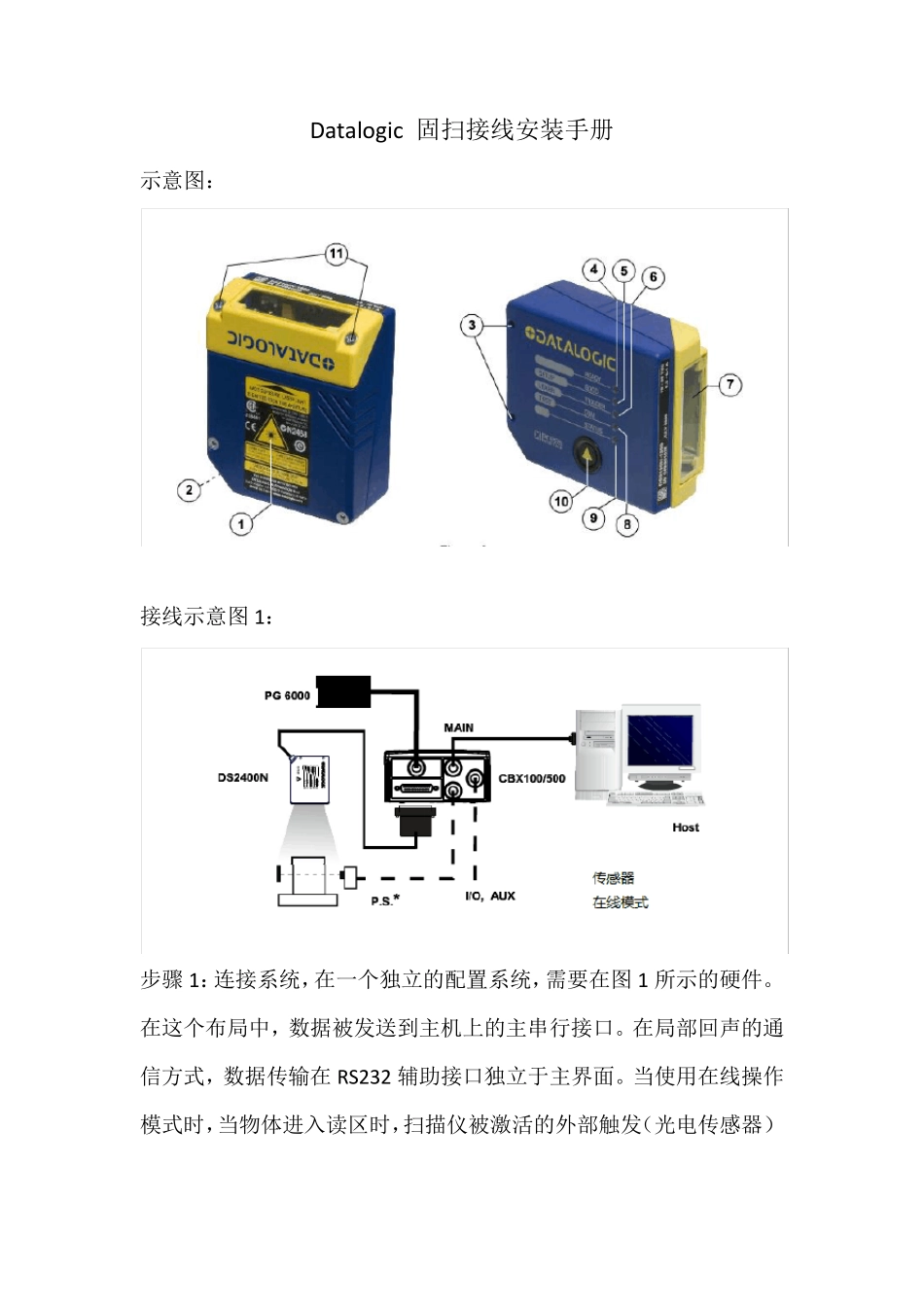

Datalogic 固扫接线安装手册 示意图: 接线示意图1: 步骤1:连接系统,在一个独立的配置系统,需要在图1 所示的硬件。在这个布局中,数据被发送到主机上的主串行接口。在局部回声的通信方式,数据传输在RS232 辅助接口独立于主界面。当使用在线操作模式时,当物体进入读区时,扫描仪被激活的外部触发(光电传感器) 接线端子连接器的引脚说明: 1、 au tosetu p 自我优化和自动配置读取性能要求苛刻的应用。 2、 自学习自我检测和自动配置读取条形码(未知的类型和长度)。 3、 用条形图可视化测试静态读取性能。 (说明:按住上图按钮,指示灯会自下往上依次亮灯,指示灯亮到6时、放开按钮,让扫描头将光扫描件烟码,使其自动学习) 步骤4–Genius 安装配置程序是一个 GeniusDatalogic 扫描器配置工具提供几个重要的优点: 有向导的方法对于新用户; 有多语言版本; 有定义直接存储在阅读器配置; 有通信协议独立于物理接口允许考虑读者作为远程对象进行配置和监控。安装的Genius,打开电脑,将用于配置,运行Windows 98,XP 或Vista 2000 / NT,,然后插入Genius 光盘,等待CD 自动运行并按照安装程序。这个配置过程假定扫描仪连接到cbx100 / 500。Genius,在笔记本电脑上运行,通过cbx100 / 500 针连接器连接到扫描仪辅助端口。用扫描仪进行沟通,Genius 自动波特率检测从 默 认 的参 数 是115200,8,执 行,1。这些 参 数 也 可以 设 置在工具>选 项 >Genius 通信窗 口。快 速 安装向导安装后读者的Genius 软 件程序出 现 下面 的窗 口要求 用户选 择 所 需 的配置水 平 。 该 向导选 项 被 建 议为快 速 配置或新用户,因 为它 显 示了 一步一步的扫描仪配置。 1、 选择创建一个新的配置按钮。 您将被引导通过配置被要求定义以下参数: a、 条码的选择和定义 b、 操作模式选择和定义 c、 数字输出配置 d、 硬件接口选择 e、 输出数据格式配置 联机操作模式要求读者必须连接到外部触发/存在传感器使用 I1A 和i1b 输入。自动运行模式不需要连接到外部存在传感器。当在这种模式下工作的读者是连续扫描,而阅读阶段被激活的每个时间的条形码进入读写区。没有一个代码,该读写器停止读取。在串行接口上传输条码字符。在一个失败的阅读阶段的情况下,没有消息被发送到主机的计算机 2。在定义参数值出现下面的窗口允许的读者完全配置如下:有...
