DB块的内容说明及常用信号

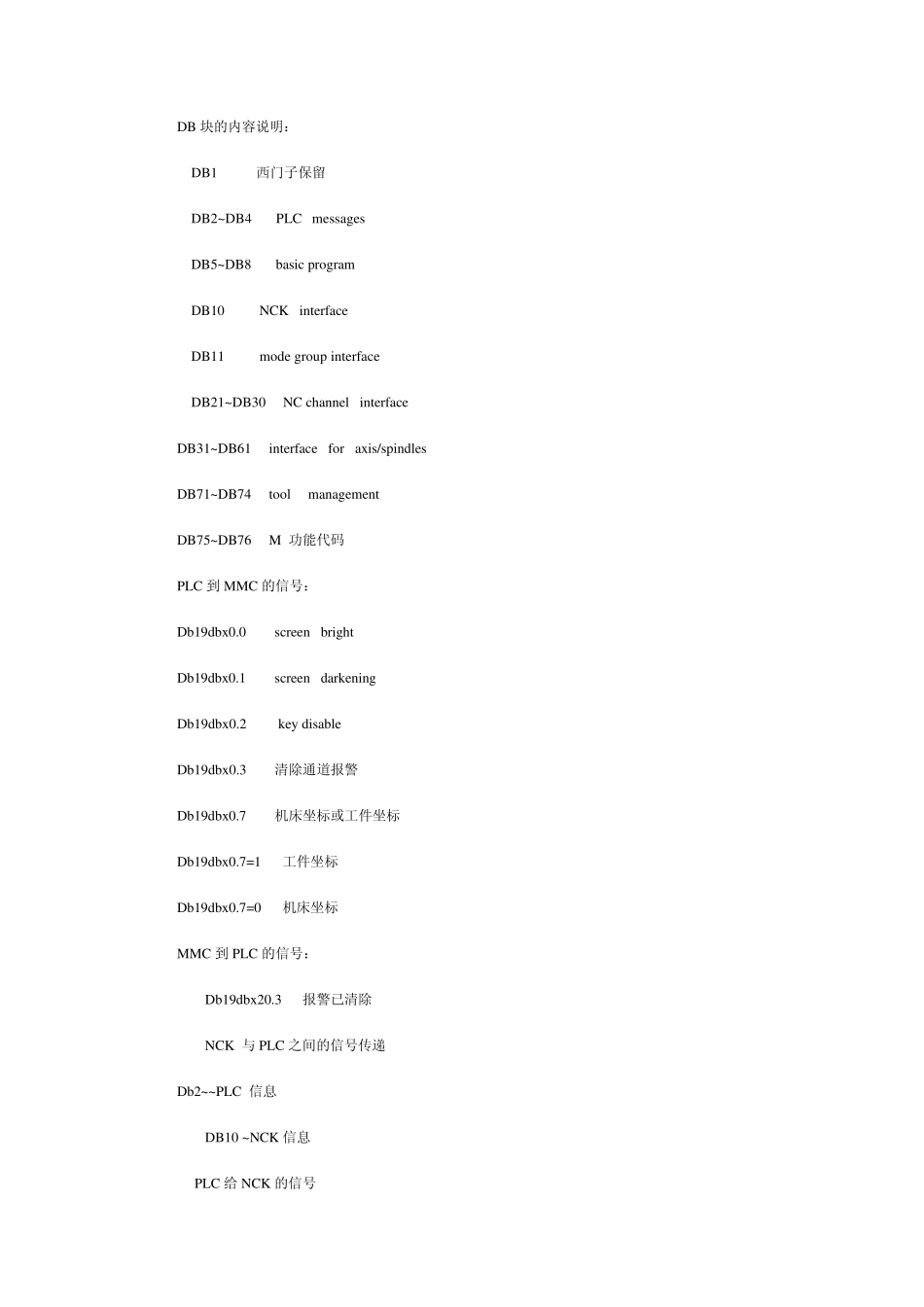

DB块的内容说明及常用信号_第1页
1/6

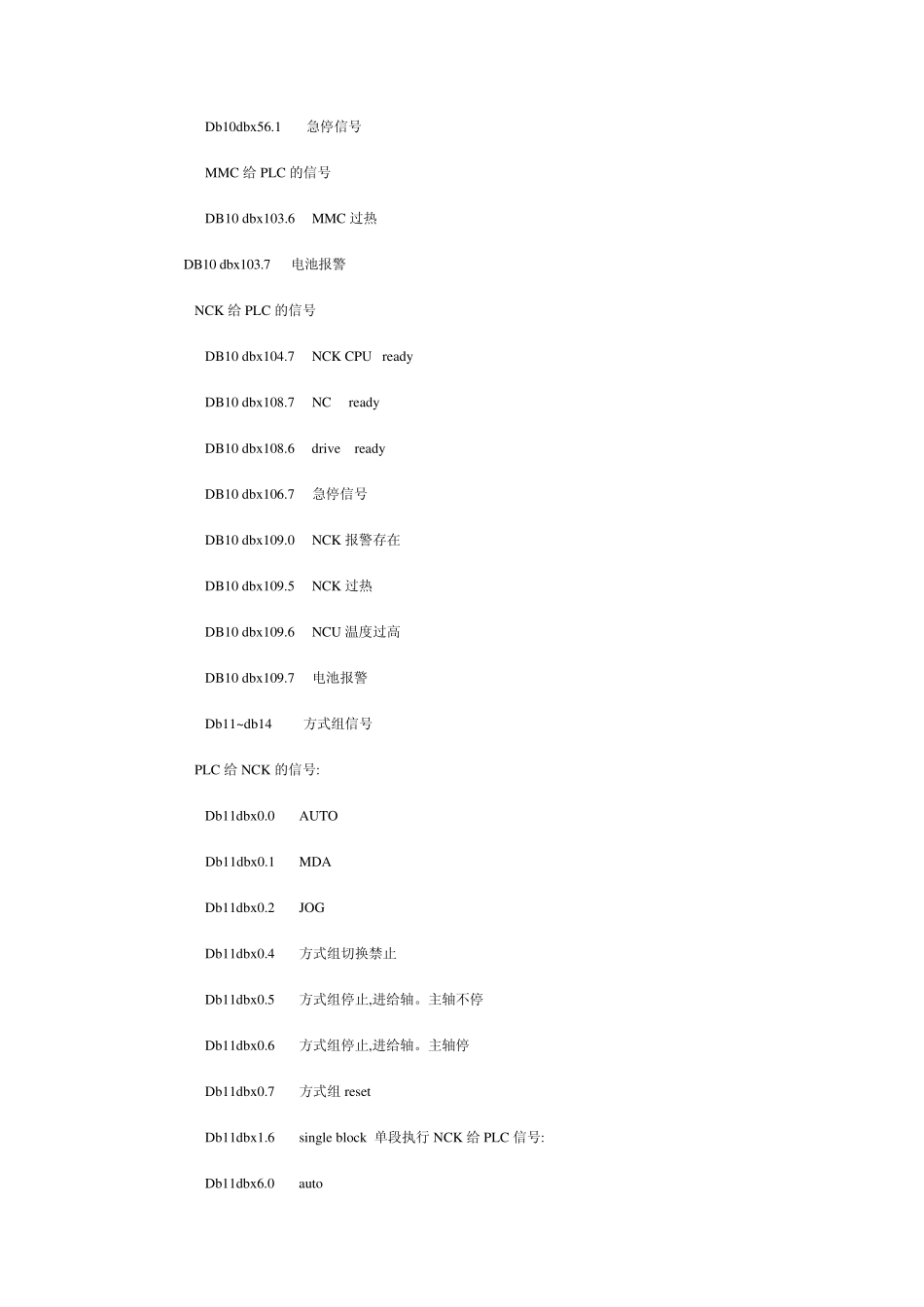

DB块的内容说明及常用信号_第2页
2/6
DB块的内容说明及常用信号_第3页
3/6
DB 块的内容说明: DB1 西门子保留 DB2~DB4 PLC messages DB5~DB8 basic program DB10 NCK interface DB11 mode group interface DB21~DB30 NC channel interface DB31~DB61 interface for axis/spindles DB71~DB74 tool management DB75~DB76 M 功能代码 PLC 到MMC 的信号: Db19dbx0.0 screen bright Db19dbx0.1 screen darkening Db19dbx0.2 key disable Db19dbx0.3 清除通道报警 Db19dbx0.7 机床坐标或工件坐标 Db19dbx0.7=1 工件坐标 Db19dbx0.7=0 机床坐标 MMC 到PLC 的信号: Db19dbx20.3 报警已清除 NCK 与 PLC 之间的信号传递 Db2~~PLC 信息 DB10 ~NCK 信息 PLC 给 NCK 的信号 Db10dbx56.1 急停信号 MMC 给PLC 的信号 DB10 dbx103.6 MMC 过热 DB10 dbx103.7 电池报警 NCK 给PLC 的信号 DB10 dbx104.7 NCK CPU ready DB10 dbx108.7 NC ready DB10 dbx108.6 drive ready DB10 dbx106.7 急停信号 DB10 dbx109.0 NCK 报警存在 DB10 dbx109.5 NCK 过热 DB10 dbx109.6 NCU 温度过高 DB10 dbx109.7 电池报警 Db11~db14 方式组信号 PLC 给NCK 的信号: Db11dbx0.0 AUTO Db11dbx0.1 MDA Db11dbx0.2 JOG Db11dbx0.4 方式组切换禁止 Db11dbx0.5 方式组停止,进给轴。主轴不停 Db11dbx0.6 方式组停止,进给轴。主轴停 Db11dbx0.7 方式组reset Db11dbx1.6 single block 单段执行 NCK 给PLC 信号: Db11dbx6.0 auto Db11dbx6.1 MDA Db11dbx6.2 JOG Db11dbx6.3 方式组ready Db11dbx6.7 方式组在复位状态 通道信号( DB21~DB30) PLC 给NCK 的信号: Dbx0.3 DRF 生效,手轮脉冲 Dbx0.4 单段执行生效 Dbx0.5 M01 生效 Dbx0.6 空运行 Dbx1.1 工作区域保护 Dbx1.3 时间监控 Dbx1.7 程序测试 DBB4 进给倍率(百分比方式生效或二进制编码方 式生效,在机床参数中设定) DBB5 快速进给倍率 dbx6.6 进给倍率生效 bx6.7 快速进给倍率生效 dbx6.0 进给停止 dbx6.1 reading disable 读入禁止dbx6.1=1 时,那 么执行完当前程序段时停止 dbx7.0 NC start disable Dbx7.1 NC start dbx7.3 NC stop 进给轴停,主轴不停,程序处于中 断状态,报警排除后,当NC start 高电平时,继续执行。 Signals from NCK channel NCK to PLC dbx33.0 正在返参考点 dbx36.2 ...
