DCS25IIGQV(C阀口袋包装秤技术方案说明

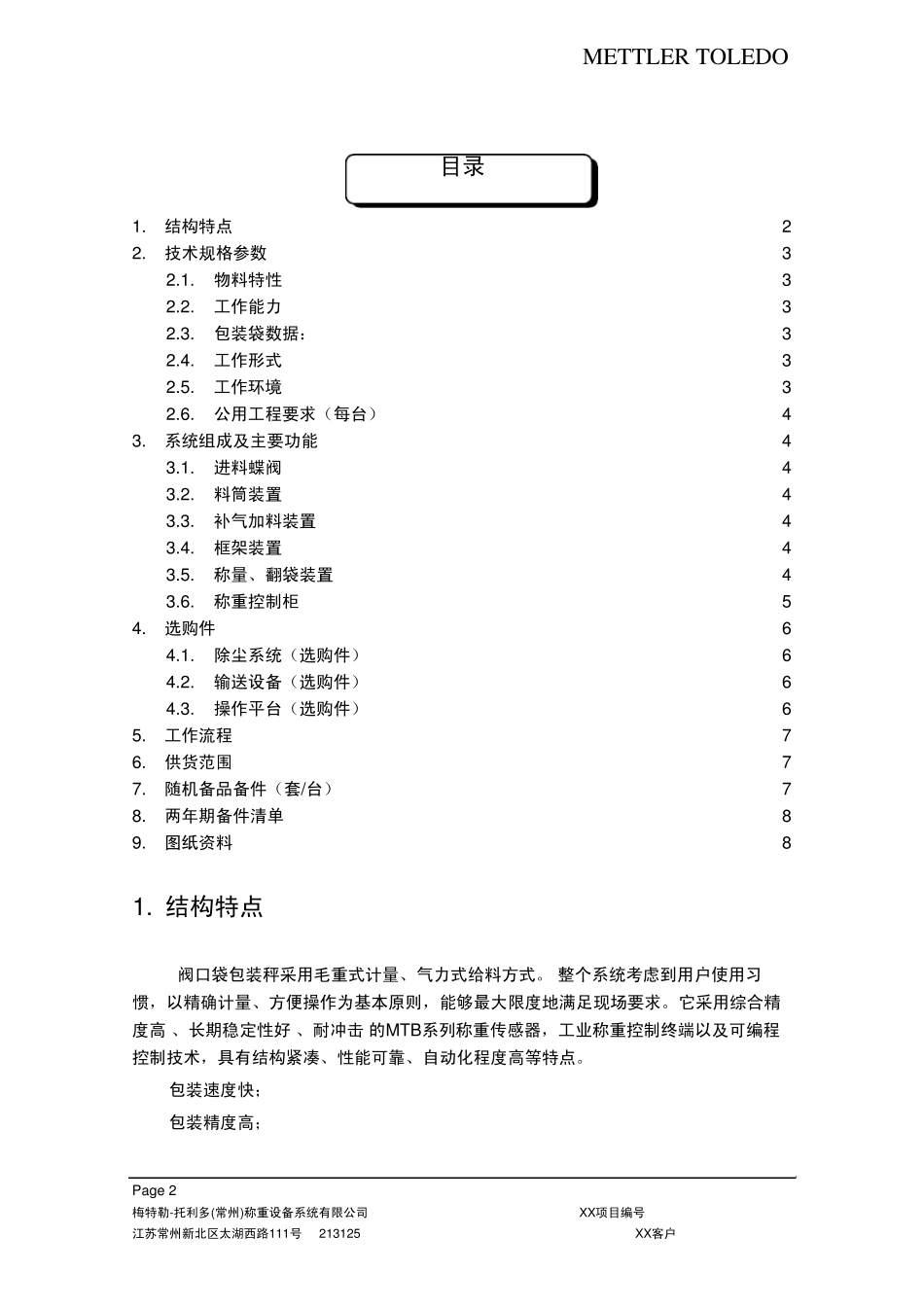

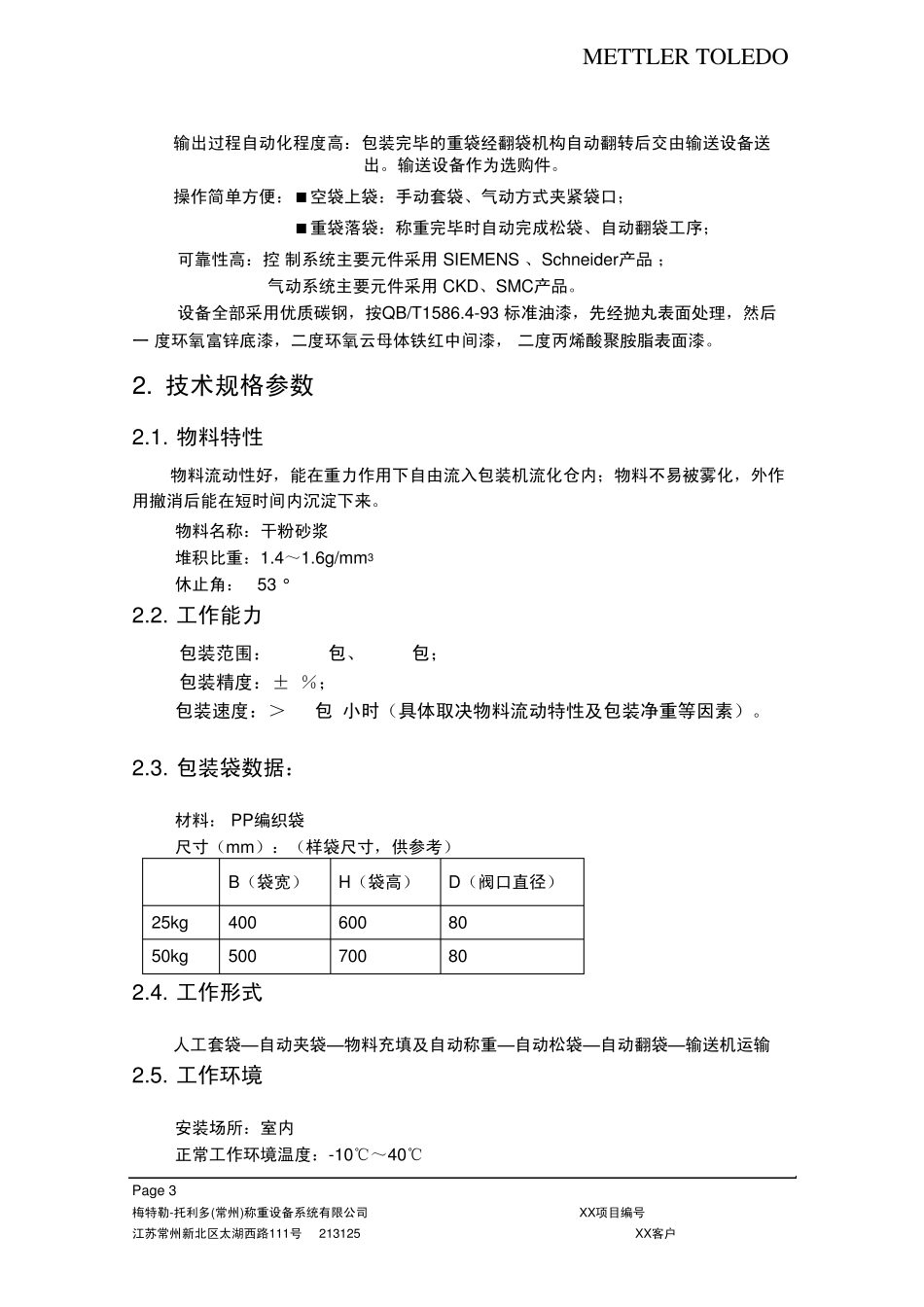

MT编号：DCS-XXXXXXXXA 页数：共9页（含本页） DCS-25II-GQV(C)阀口袋包装秤 技术方案说明 客户名称： 项目名称： 阀口袋包装项目 日 期： 技术工程师： 销售工程师： METTLER TOLEDO Page 2 梅特勒-托利多(常州)称重设备系统有限公司 XX项目编号 江苏常州新北区太湖西路111号 213125 XX客户 目录 1. 结构特点 2 2. 技术规格参数 3 2.1. 物料特性 3 2.2. 工作能力 3 2.3. 包装袋数据： 3 2.4. 工作形式 3 2.5. 工作环境 3 2.6. 公用工程要求（每台） 4 3. 系统组成及主要功能 4 3.1. 进料蝶阀 4 3.2. 料筒装置 4 3.3. 补气加料装置 4 3.4. 框架装置 4 3.5. 称量、翻袋装置 4 3.6. 称重控制柜 5 4. 选购件 6 4.1. 除尘系统（选购件） 6 4.2. 输送设备（选购件） 6 4.3. 操作平台（选购件） 6 5. 工作流程 7 6. 供货范围 7 7. 随机备品备件（套/台） 7 8. 两年期备件清单 8 9. 图纸资料 8 1. 结构特点 阀口袋包装秤采用毛重式计量、气力式给料方式。 整个系统考虑到用户使用习惯，以精确计量、方便操作为基本原则，能够最大限度地满足现场要求。它采用综合精度高 、长期稳定性好 、耐冲击 的MTB系列称重传感器，工业称重控制终端以及可编程控制技术，具有结构紧凑、性能可靠、自动化程度高等特点。 包装速度快； 包装精度高； METTLER TOLEDO Page 3 梅特勒-托利多(常州)称重设备系统有限公司 XX项目编号 江苏常州新北区太湖西路111号 213125 XX客户 输出过程自动化程度高：包装完毕的重袋经翻袋机构自动翻转后交由输送设备送出。输送设备作为选购件。 操作简单方便：空袋上袋：手动套袋、气动方式夹紧袋口； 重袋落袋：称重完毕时自动完成松袋、自动翻袋工序； 可靠性高：控 制系统主要元件采用 SIEMENS 、Schneider产品 ； 气动系统主要元件采用 CKD、SMC产品。 设备全部采用优质碳钢，按QB/T1586.4-93 标准油漆，先经抛丸表面处理，然后一 度环氧富锌底漆，二度环氧云母体铁红中间漆， 二度丙烯酸聚胺脂表面漆。 2. 技术规格参数 2.1. 物料特性 物料流动性好，能在重力作用下自由流入包装机流化仓内；物料不易被雾化，外作用撤消后能在短时间内沉淀下来。 物料名称：干粉砂浆 堆积比重：1.4～1.6g/mm3 休止角： 53 ° 2.2. 工作能力 包装范围：25 kg/包、50kg/包； 包装精度：±1％； 包装速...
