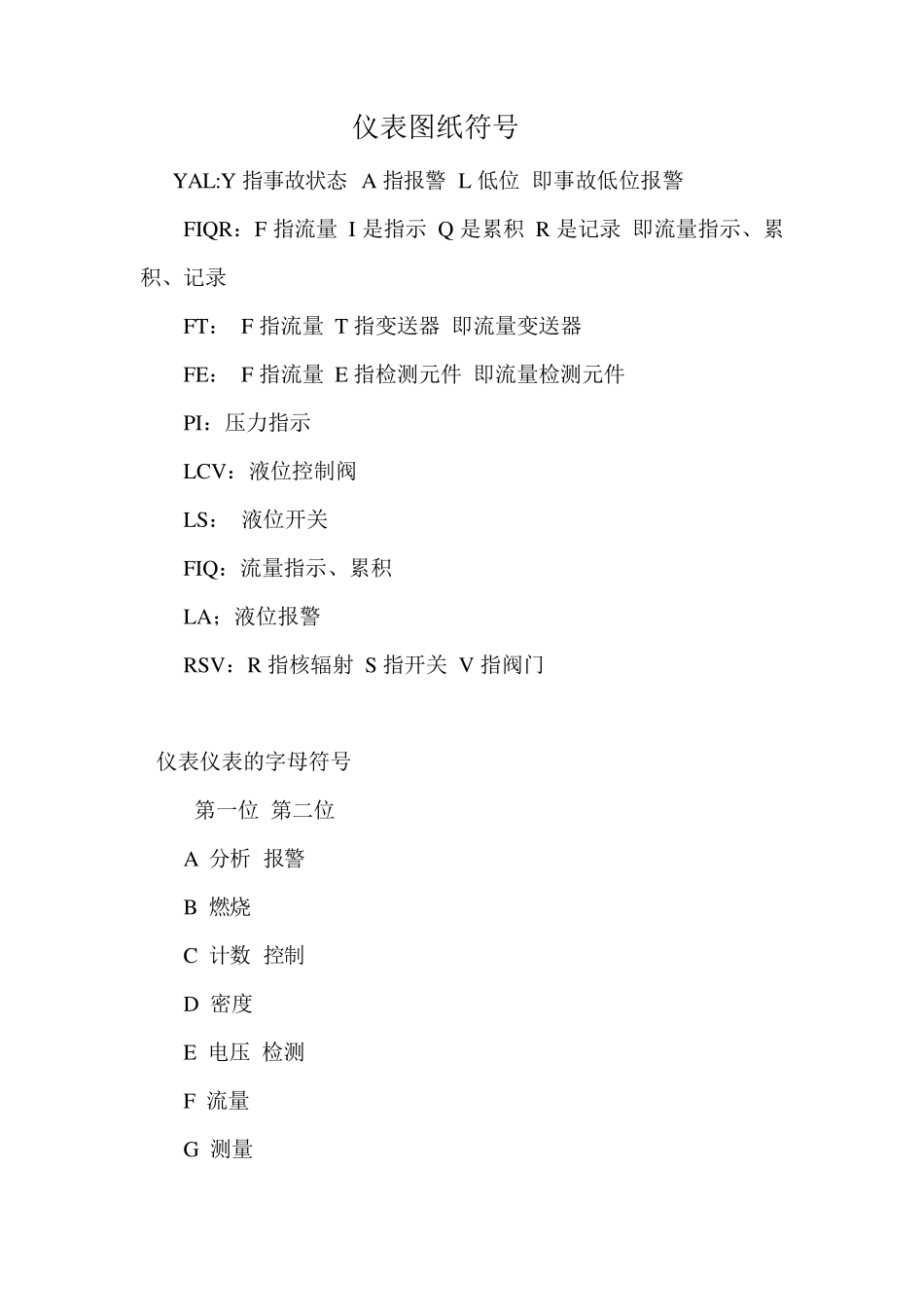

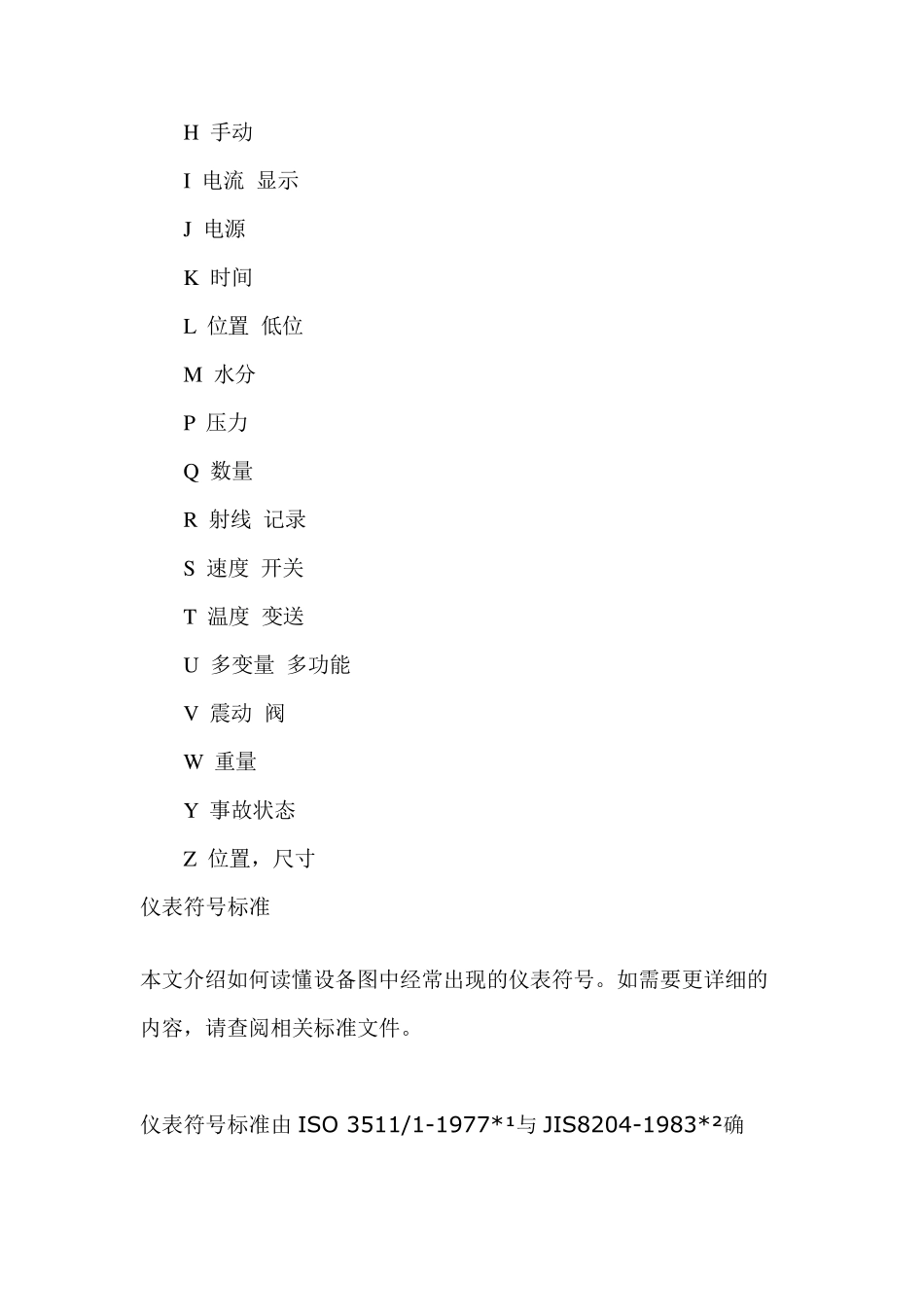

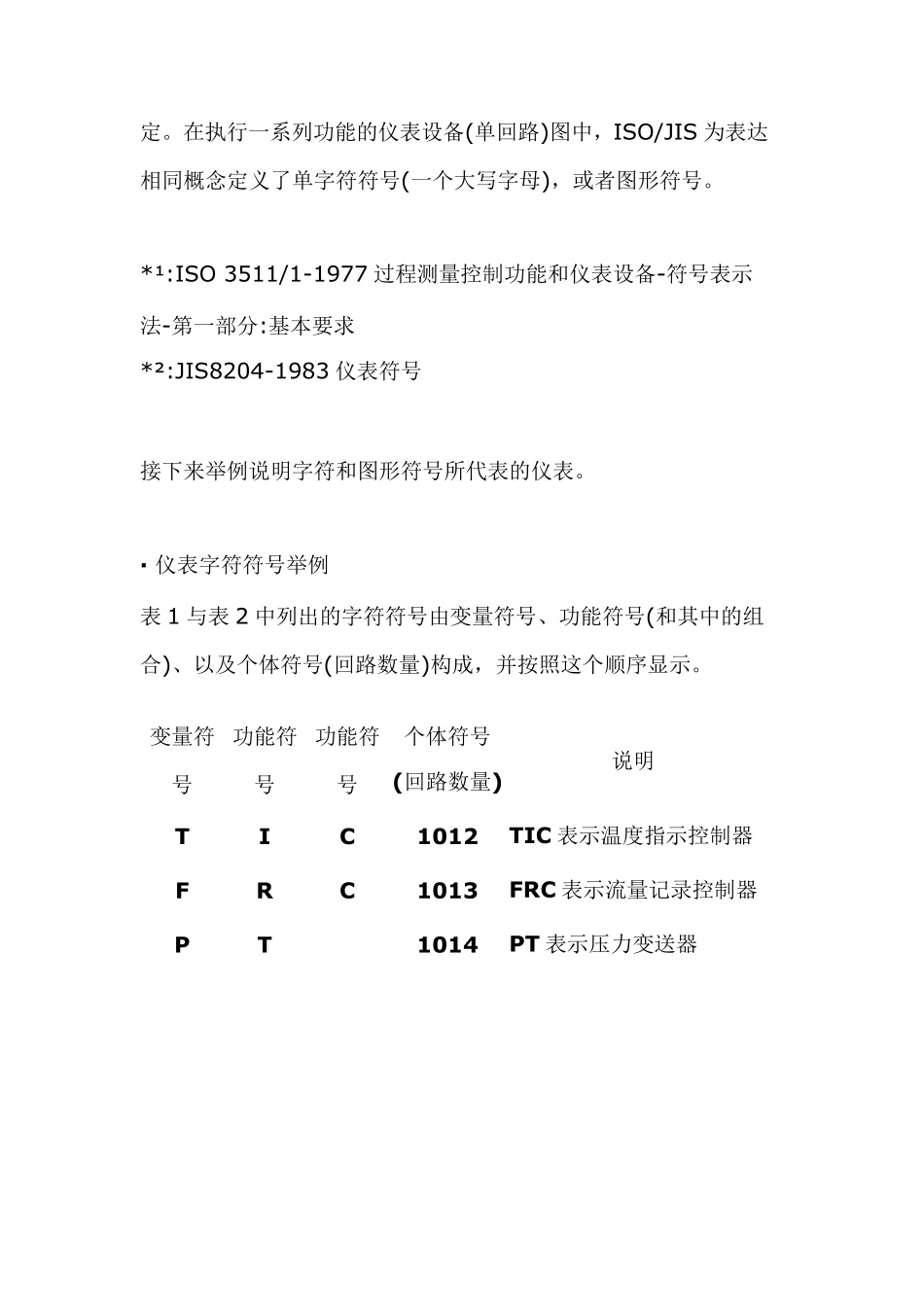

仪表图纸符号 YAL:Y 指事故状态 A 指报警 L 低位 即事故低位报警 FIQR：F 指流量 I 是指示 Q 是累积 R 是记录 即流量指示、累积、记录 FT： F 指流量 T 指变送器 即流量变送器 FE： F 指流量 E 指检测元件 即流量检测元件 PI：压力指示 LCV：液位控制阀 LS： 液位开关 FIQ：流量指示、累积 LA；液位报警 RSV：R 指核辐射 S 指开关 V 指阀门 仪表仪表的字母符号 第一位 第二位 A 分析 报警 B 燃烧 C 计数 控制 D 密度 E 电压 检测 F 流量 G 测量 H 手动 I 电流 显示 J 电源 K 时间 L 位置 低位 M 水分 P 压力 Q 数量 R 射线 记录 S 速度 开关 T 温度 变送 U 多变量 多功能 V 震动 阀 W 重量 Y 事故状态 Z 位置，尺寸 仪表符号标准 本文介绍如何读懂设备图中经常出现的仪表符号。如需要更详细的内容，请查阅相关标准文件。 仪表符号标准由 ISO 3511/1-1977*¹ 与 JIS8204-1983*² 确定。在执行一系列功能的仪表设备(单回路)图中，ISO/JIS 为表达相同概念定义了单字符符号(一个大写字母)，或者图形符号。 *¹ :ISO 3511/1-1977 过程测量控制功能和仪表设备-符号表示法-第一部分:基本要求 *² :JIS8204-1983 仪表符号 接下来举例说明字符和图形符号所代表的仪表。 · 仪表字符符号举例 表1 与表2 中列出的字符符号由变量符号、功能符号(和其中的组合)、以及个体符号(回路数量)构成，并按照这个顺序显示。 变量符号 功能符号 功能符号 个体符号 (回路数量) 说明 T I C 1012 TIC 表示温度指示控制器 F R C 1013 FRC 表示流量记录控制器 P T 1014 PT 表示压力变送器 · 仪表图形符号举例 图形符号由表3 中的符号以及其中的组合构成。 常用仪表字符和图形符号 表1:变量符号 符号 变量 符号 变量 D 密度或比重 P 压力或真空 E 电量 S 速度、转速或频率 F 流量 T 温度 L 液位 V 粘性 M 湿度 W 重量或力 表2:功能符号 符号 测量设备 形式或功能 符号 测量设备 形式或功能 A 报警 R 记录 C 校正 S 顺序控制 E 检测 T 转移或转换 I 指示 Y 计算 Q 集成 Z 安全或紧急情况 表3:常用图形仪表符号
