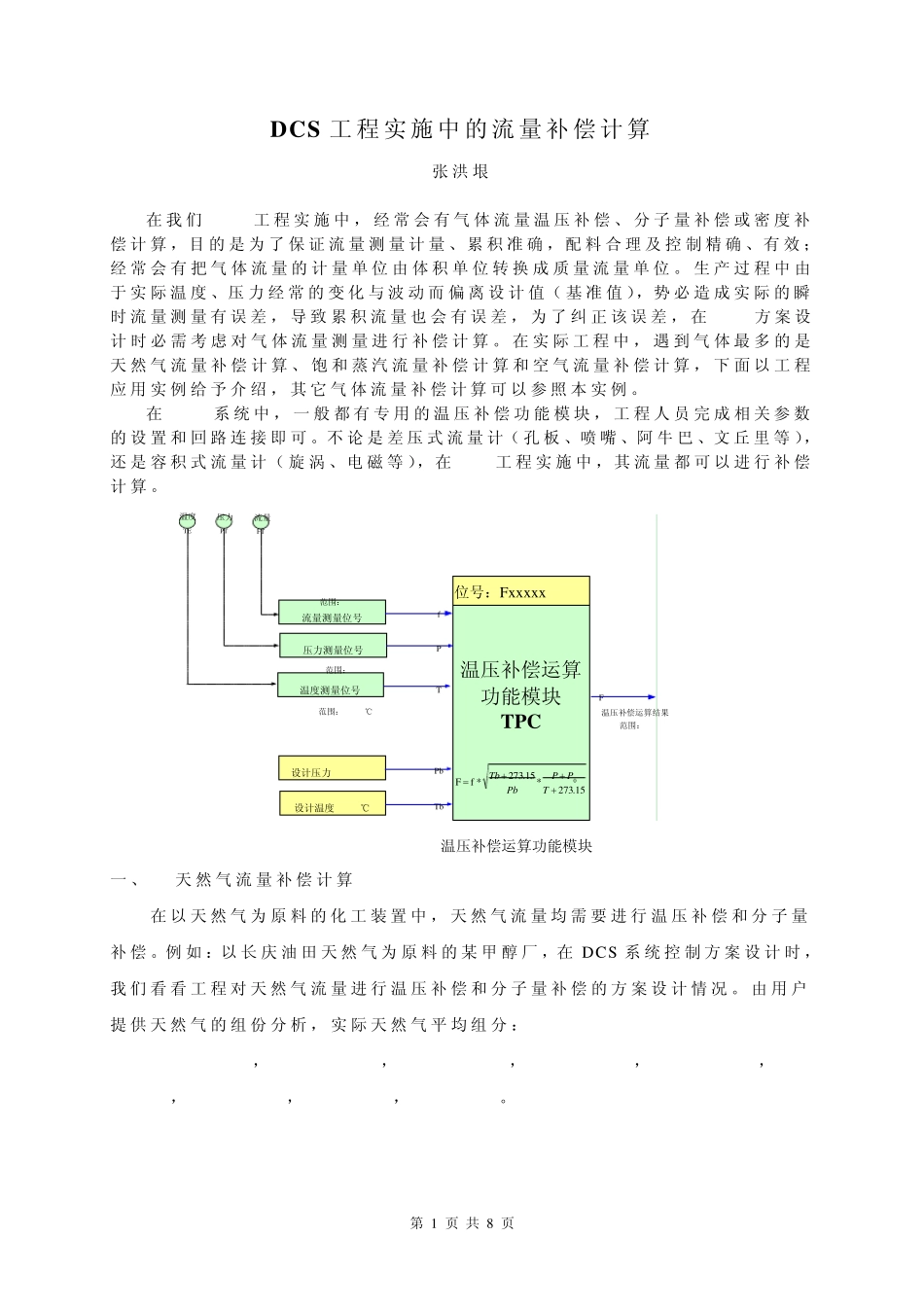

第 1 页 共 8 页 DCS 工 程 实 施 中 的 流 量 补 偿 计 算 张 洪 垠 在 我 们 DCS工 程 实 施 中 , 经 常 会 有 气 体 流 量 温 压 补 偿 、 分 子 量 补 偿 或 密 度 补偿 计 算 ,目 的 是 为 了 保 证 流 量 测 量 计 量 、累 积 准 确 ,配 料 合 理 及 控 制 精 确 、有 效 ;经 常 会 有 把 气 体 流 量 的 计 量 单 位 由 体 积 单 位 转 换 成 质 量 流 量 单 位 。 生 产 过 程 中 由于 实 际 温 度 、压 力 经 常 的 变 化 与 波 动 而 偏 离 设 计 值( 基 准 值 ),势 必 造 成 实 际 的 瞬时 流 量 测 量 有 误 差 , 导 致 累 积 流 量 也 会 有 误 差 , 为 了 纠 正 该 误 差 , 在 DCS方 案 设计 时 必 需 考 虑 对 气 体 流 量 测 量 进 行 补 偿 计 算 。 在 实 际 工 程 中 , 遇 到 气 体 最 多 的 是天 然 气 流 量 补 偿 计 算 、 饱 和 蒸 汽 流 量 补 偿 计 算 和 空 气 流 量 补 偿 计 算 , 下 面 以 工 程应 用 实 例 给 予 介 绍 , 其 它气 体 流 量 补 偿 计 算 可以 参照本实 例 。 在 DCS系统中 , 一般都有 专用 的 温 压 补 偿 功能模块, 工 程 人员完成 相关参数的 设 置和 回路连接即可。不论是 差 压 式流 量 计( 孔板、喷嘴、阿牛巴、文丘里等),还是 容积 式流 量 计( 旋涡、电磁等),在 DCS工 程 实 施 中 ,其 流 量 都可以 进 行 补 偿计 算 。 温压补偿运算功能模块TPC流量测量位号压力测量位号温度测量位号设计压力Pb=? Mpa设计温度Tb=? ℃流量FTPTTE压力温度位号:Fx x x x xfPTPbTbF温压补偿运算结果温压补偿运算功能模块(范围:0-Fs)(范围:0-Ps)Mpa(范围:0-Ts)℃(范围:0-Fs)15.273*15.273*fF 0TPPPbTb 一、 天 然 气 流 量 补 偿 计 算 在 以 天 然 气 为 原 料 的 化 工 装 置中 , 天 然 气 流 量 均 需 要 进 行 温 压 补 偿 和 分 子 量补 偿 。例 如 :以 长 庆 油 田 天 然 气 为 原 料 的 某 甲 醇 厂 ,在 DCS 系统控 制 方 案 设 计 时 ,我 们...
