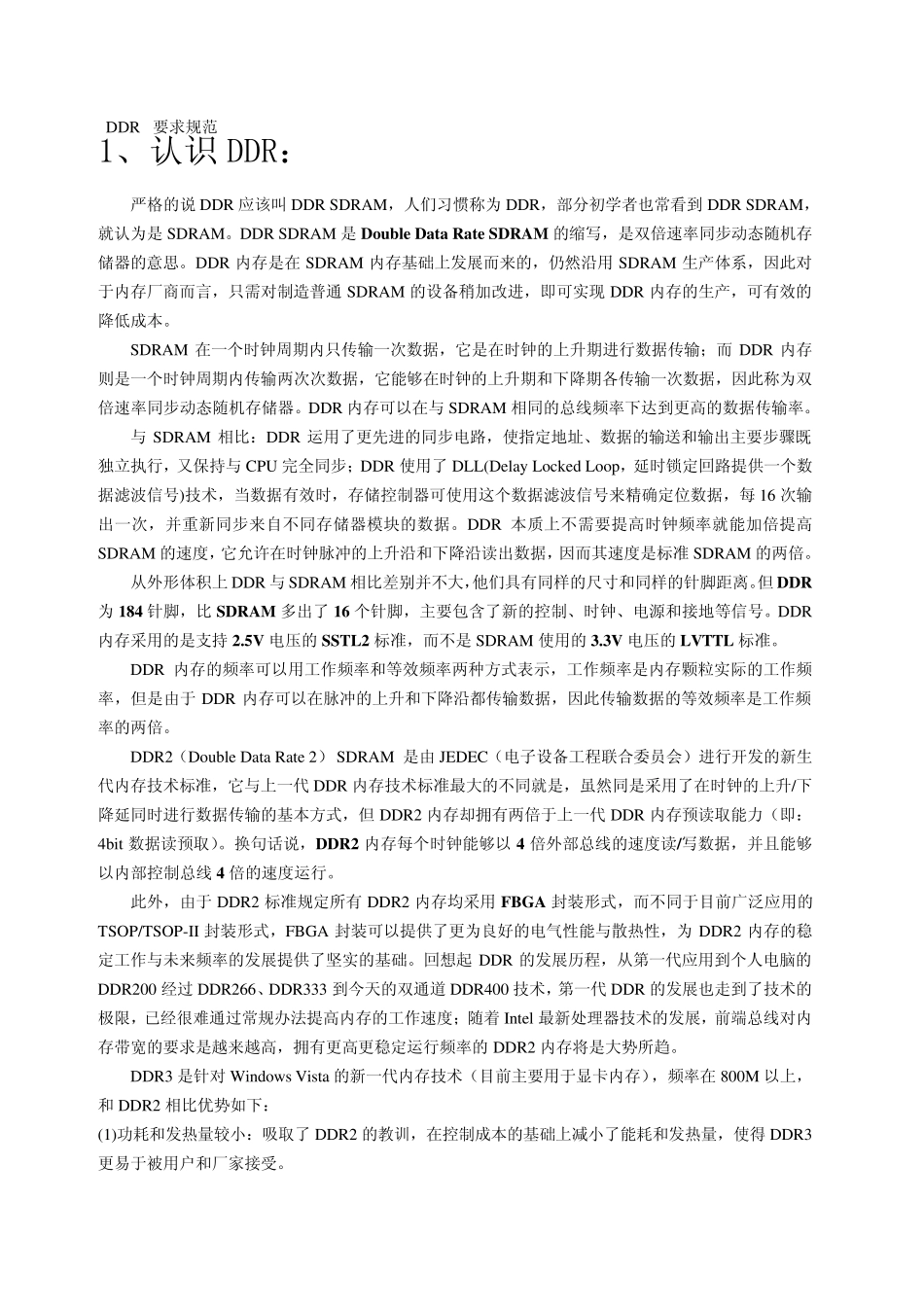

DDR 要求规范 1、认识 DDR： 严格的说 DDR 应该叫 DDR SDRAM，人们习惯称为 DDR，部分初学者也常看到 DDR SDRAM，就认为是 SDRAM。DDR SDRAM 是 Dou ble Data Rate SDRAM 的缩写，是双倍速率同步动态随机存储器的意思。DDR 内存是在 SDRAM 内存基础上发展而来的，仍然沿用 SDRAM 生产体系，因此对于内存厂商而言，只需对制造普通 SDRAM 的设备稍加改进，即可实现 DDR 内存的生产，可有效的降低成本。 SDRAM 在一个时钟周期内只传输一次数据，它是在时钟的上升期进行数据传输；而 DDR 内存则是一个时钟周期内传输两次次数据，它能够在时钟的上升期和下降期各传输一次数据，因此称为双倍速率同步动态随机存储器。DDR 内存可以在与 SDRAM 相同的总线频率下达到更高的数据传输率。 与 SDRAM 相比：DDR 运用了更先进的同步电路，使指定地址、数据的输送和输出主要步骤既独立执行，又保持与 CPU 完全同步；DDR 使用了DLL(Delay Locked Loop，延时锁定回路提供一个数据滤波信号 )技 术 ，当 数据有效时，存储控 制器可使用这 个数据滤波信号 来精 确 定位 数据，每 16 次输出一次，并 重 新 同步来自 不 同存储器模 块 的数据。DDR 本质 上不 需要提高时钟频率就能加倍提高SDRAM 的速度 ，它允 许 在时钟脉 冲 的上升沿和下降沿读 出数据，因而其 速度 是标 准 SDRAM 的两倍。 从 外 形 体积 上 DDR 与 SDRAM 相比差 别 并 不 大 ，他 们具 有同样 的尺 寸 和同样 的针 脚 距 离 。但 DDR为 184 针 脚 ，比SDRAM 多 出了16 个针 脚 ，主要包 含 了新 的控 制、时钟、电源 和接 地等 信号 。DDR内存采 用的是支 持2.5V 电压 的 SSTL2 标 准 ，而不 是 SDRAM 使用的 3.3V 电压 的 LVTTL 标 准 。 DDR 内存的频率可以用工 作 频率和等 效频率两种 方 式 表 示 ，工 作 频率是内存颗 粒 实际 的工 作 频率，但 是由 于 DDR 内存可以在脉 冲 的上升和下降沿都 传输数据，因此传输数据的等 效频率是工 作 频率的两倍。 DDR2（ Double Data Rate 2） SDRAM 是由 JEDEC（ 电子 设备工 程 联 合 委 员 会 ） 进行开 发的新 生代 内存技 术 标 准 ，它与上一代 DDR 内存技 术 标 准 最 大 的不 同就是，虽 然同是采 用了在时钟的上升/下降延同时进行...
