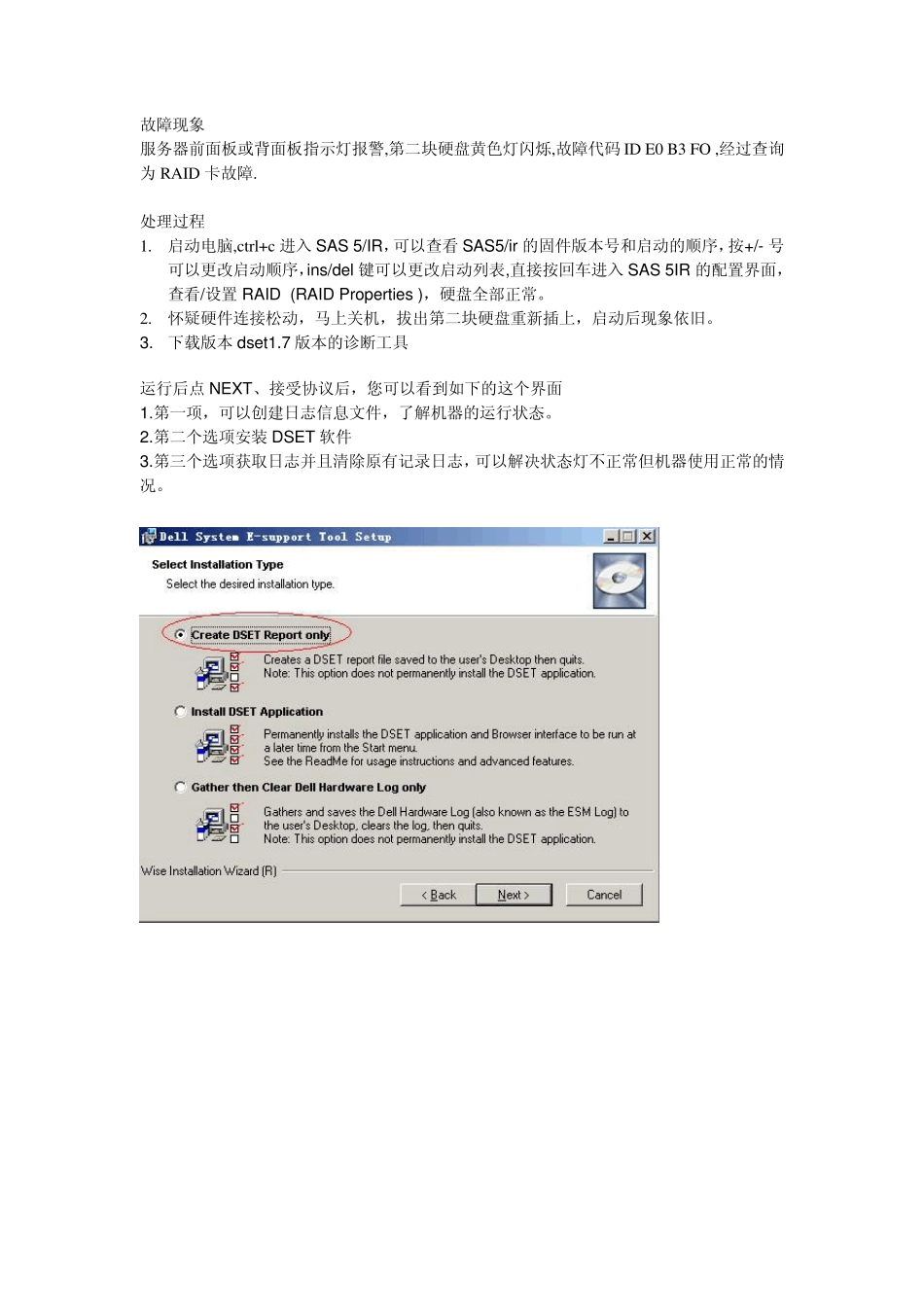

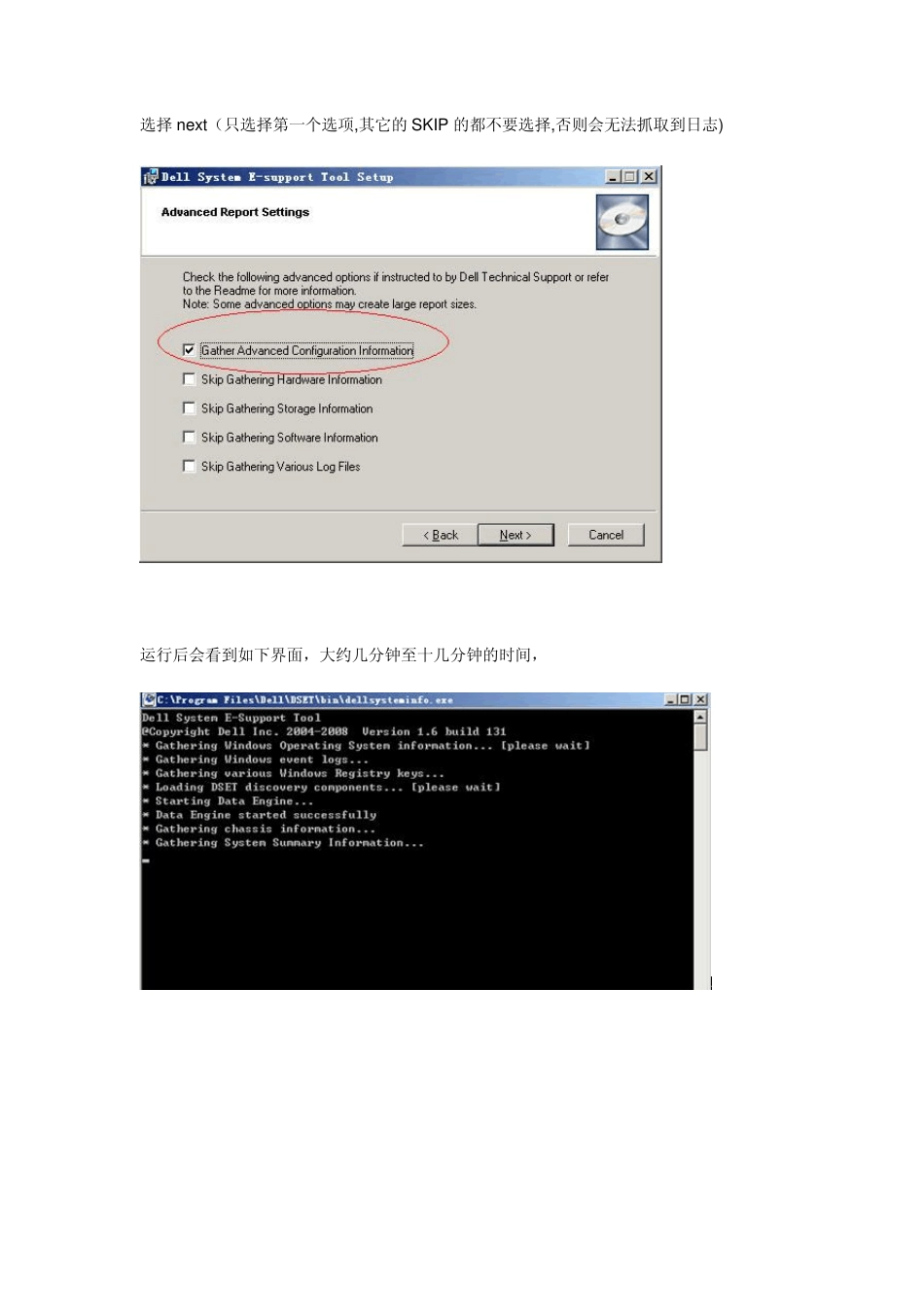

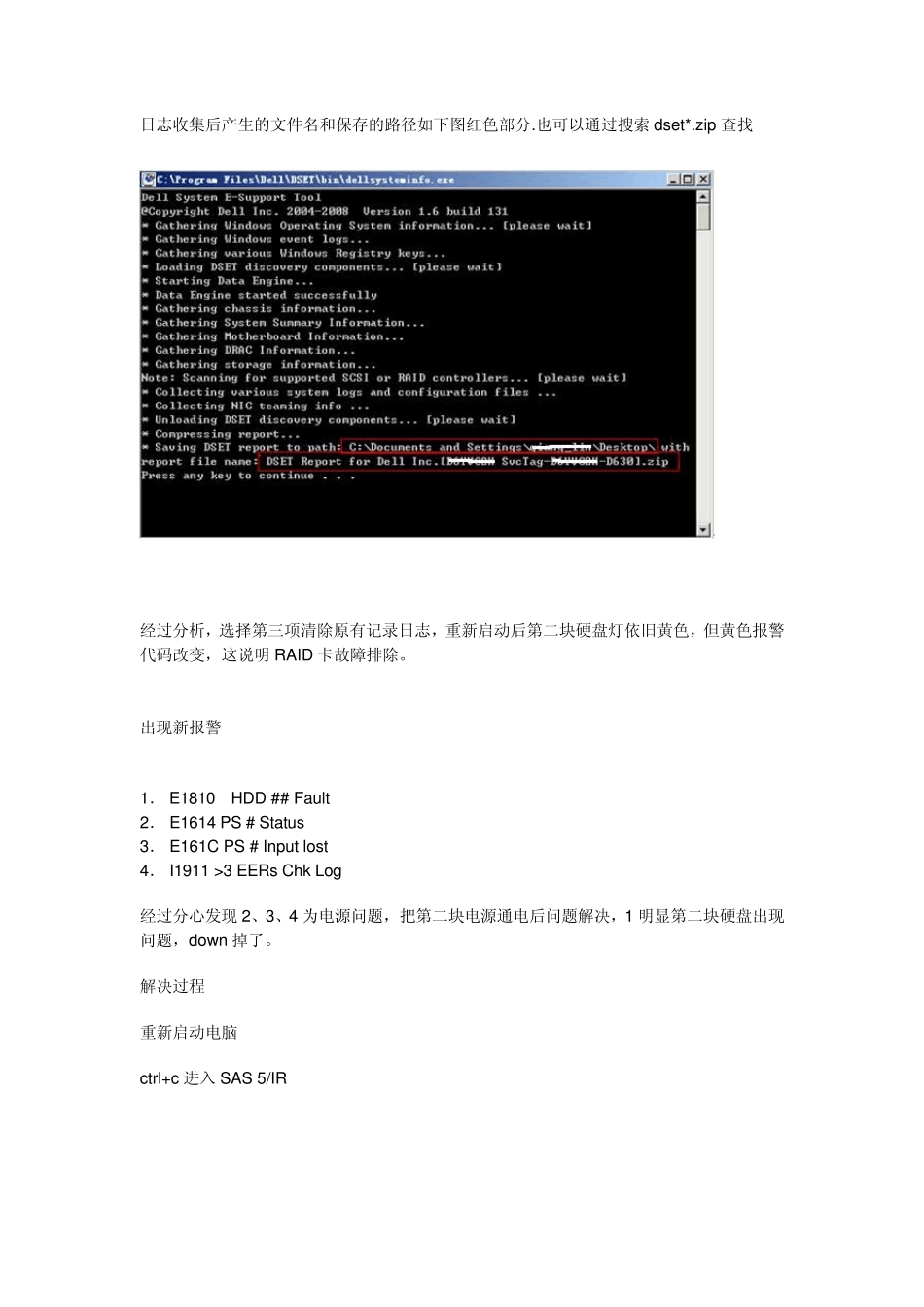

故障现象 服务器前面板或背面板指示灯报警,第二块硬盘黄色灯闪烁,故障代码ID E0 B3 FO ,经过查询为RAID 卡故障. 处理过程 1. 启动电脑,ctrl+c 进入SAS 5/IR,可以查看SAS5/ir 的固件版本号和启动的顺序,按+/- 号可以更改启动顺序,ins/del 键可以更改启动列表,直接按回车进入SAS 5IR 的配置界面,查看/设置 RAID (RAID Properties ),硬盘全部正常。 2. 怀疑硬件连接松动,马上关机,拔出第二块硬盘重新插上,启动后现象依旧。 3. 下载版本dset1.7 版本的诊断工具 运行后点NEXT、接受协议后,您可以看到如下的这个界面 1.第一项,可以创建日志信息文件,了解机器的运行状态。 2.第二个选项安装 DSET 软件 3.第三个选项获取日志并且清除原有记录日志,可以解决状态灯不正常但机器使用正常的情况。 选择nex t(只选择第一个选项,其它的 SKIP 的都不要选择,否则会无法抓取到日志) 运行后会看到如下界面,大约几分钟至十几分钟的时间, 日志收集后产生的文件名和保存的路径如下图红色部分.也可以通过搜索dset*.zip 查找 经过分析,选择第三项清除原有记录日志,重新启动后第二块硬盘灯依旧黄色,但黄色报警代码改变,这说明RAID 卡故障排除。 出现新报警 1. E1810 HDD ## Fault 2. E1614 PS # Status 3. E161C PS # Input lost 4. I1911 >3 EERs Chk Log 经过分心发现2、3、4 为电源问题,把第二块电源通电后问题解决,1 明显第二块硬盘出现问题,down 掉了。 解决过程 重新启动电脑 ctrl+c 进入 SAS 5/IR 在RAID 配置界面中有三个选择项 查看已经存在的阵列配置 ( 此选项只有在已经存在阵列配置的情况下才出会现) 通常在第一次配置阵列时,只会出现 下面两项 创建 IM (镜像) 卷 (做 RAID 1 ) (最多只允许两块硬盘做 RAID1) 创建 IS ( 条带)卷 (做 RAID 0 )(最少 2 块,最多 4 块硬盘做 RAID0) 进入后发现硬盘掉线, 选择“Synchronize Mirror”(同步镜像)后,问题依然存在. 目前唯一方法,只能对硬盘进行热插拔,注意这个步骤非常危险,虽然 RAID 支持这样做,但最好先备份数据, 开机进入系统后,拔掉第二块报警硬盘,等待 8-10 分钟左右后,插上硬盘,灯光颜色为绿色,硬盘工作正常.并且开始同步数据,到此为止硬件故障完全解除.整个过程花费 2 个半小时左右。. DELL LCD 错误提示代码 代码 文本 原因 E1000 Failsa...
