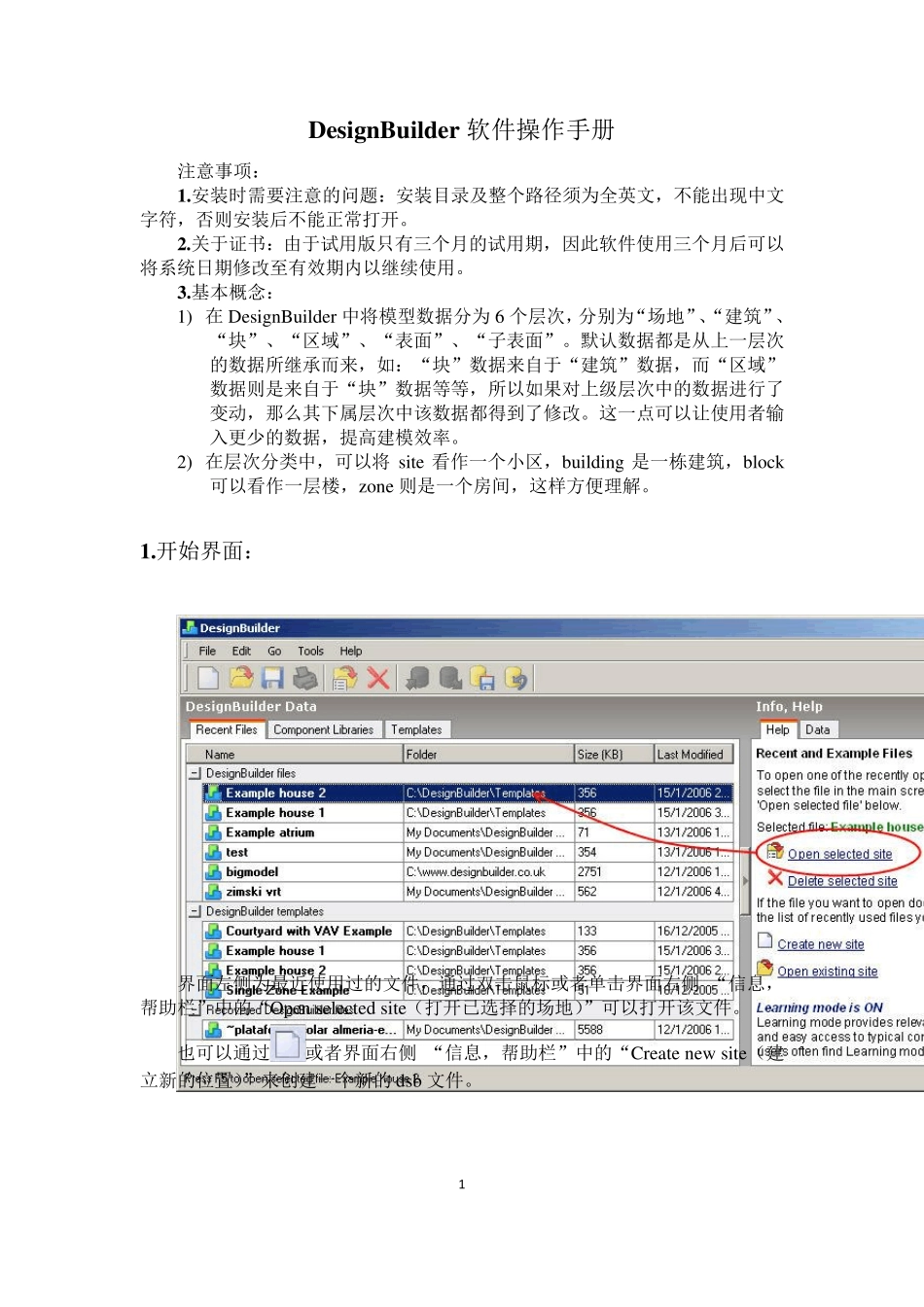

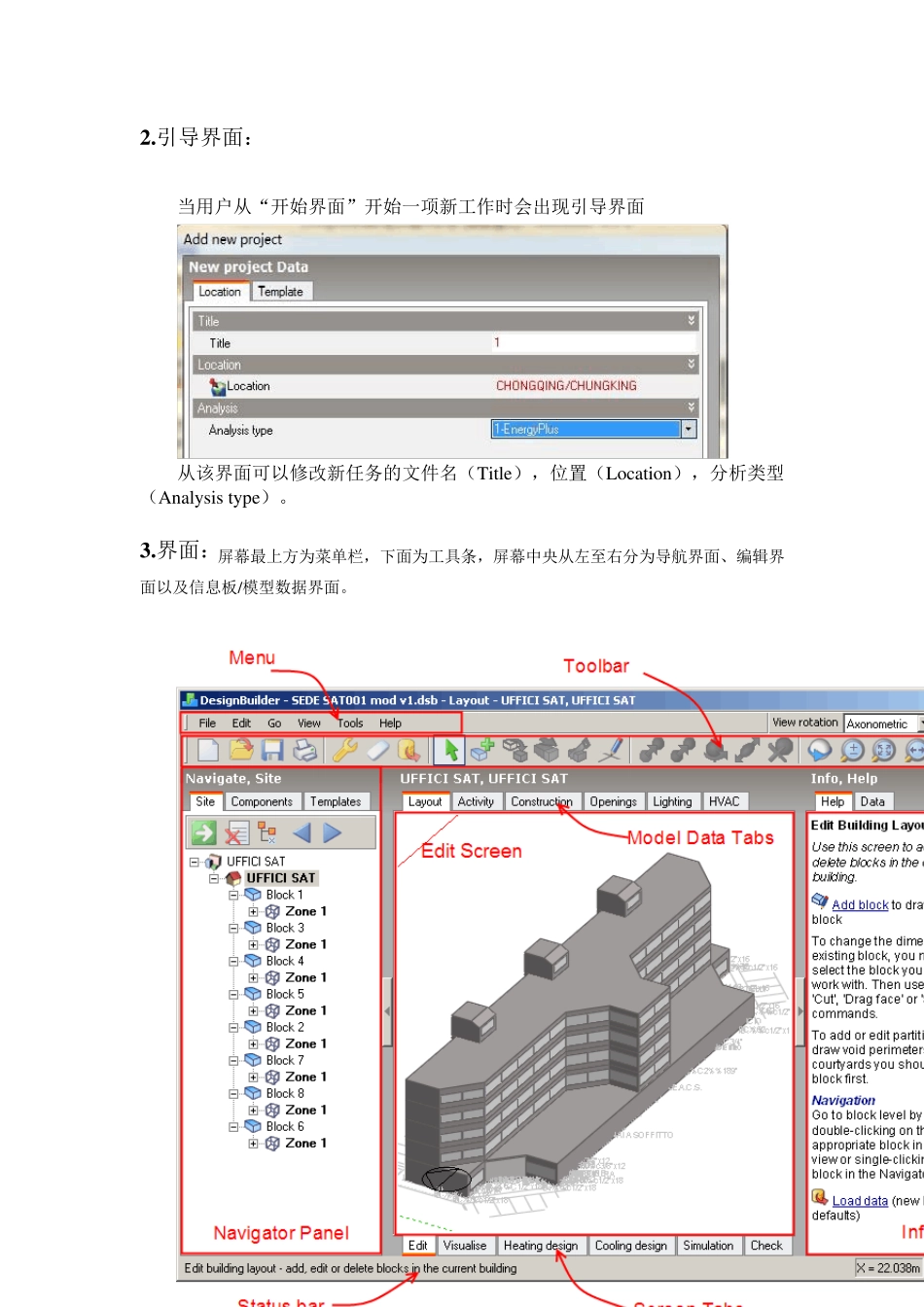

1 DesignBu ilder 软件操作手册 注意事项: 1.安装时需要注意的问题:安装目录及整个路径须为全英文,不能出现中文字符,否则安装后不能正常打开。 2.关于证书:由于试用版只有三个月的试用期,因此软件使用三个月后可以将系统日期修改至有效期内以继续使用。 3.基本概念: 1) 在DesignBuilder 中将模型数据分为6 个层次,分别为“场地”、“建筑”、“块”、“区域”、“表面”、“子表面”。默认数据都是从上一层次的数据所继承而来,如:“块”数据来自于“建筑”数据,而“区域”数据则是来自于“块”数据等等,所以如果对上级层次中的数据进行了变动,那么其下属层次中该数据都得到了修改。这一点可以让使用者输入更少的数据,提高建模效率。 2) 在层次分类中,可以将site 看作一个小区,building 是一栋建筑,block可以看作一层楼,zone 则是一个房间,这样方便理解。 1.开始界面: 界面左侧为最近使用过的文件,通过双击鼠标或者单击界面右侧 “信息,帮助栏”中的“Open selected site(打开已选择的场地)”可以打开该文件。 也可以通过或者界面右侧 “信息,帮助栏”中的“Create new site(建立新的位置)”来创建一个新的dsb 文件。 2 2 .引导界面: 当用户从“开始界面”开始一项新工作时会出现引导界面 从该界面可以修改新任务的文件名(Title),位置(Location),分析类型(Analy sis ty pe)。 3 .界面:屏幕最上方为菜单栏,下面为工具条,屏幕中央从左至右分为导航界面、编辑界面以及信息板/模型数据界面。 3 3.1 菜单栏(Menu) 包括文件(File),编辑(Edit),进行(Go),视图(View),工具(Tool),帮助(Help) 将鼠标停留在菜单栏上的选项上,单击鼠标左键,出现功能下拉菜单。 3.2 工具栏(Toolbar) 包括“新建”,“打开”,“保存”,“打印”,“建筑模型选项”,“将已选择物体的属性回复至默认值” (可以将属性清除至块(Block)级,区域(Zone)级,表面(Surface)级,洞口(Opening)级),“从模板下载数据” ,“选择”,“增加一个新块” ,……“画构造线”,“测量长度、角度和面积” ,“移动”,“复制”,“旋转”,“拉伸”,“删除”,“旋转观看视角”,“放大/缩小”(也可以通过鼠标滚轮实现缩放操作),“适应屏幕”,“平移”,“窗口缩放”,“导出数据”,“汇编报告”。 3.3 导航界面(Navigator Panel) 导航板可以实现“场地”、“...
