DeviceNet现场总线协议讲解

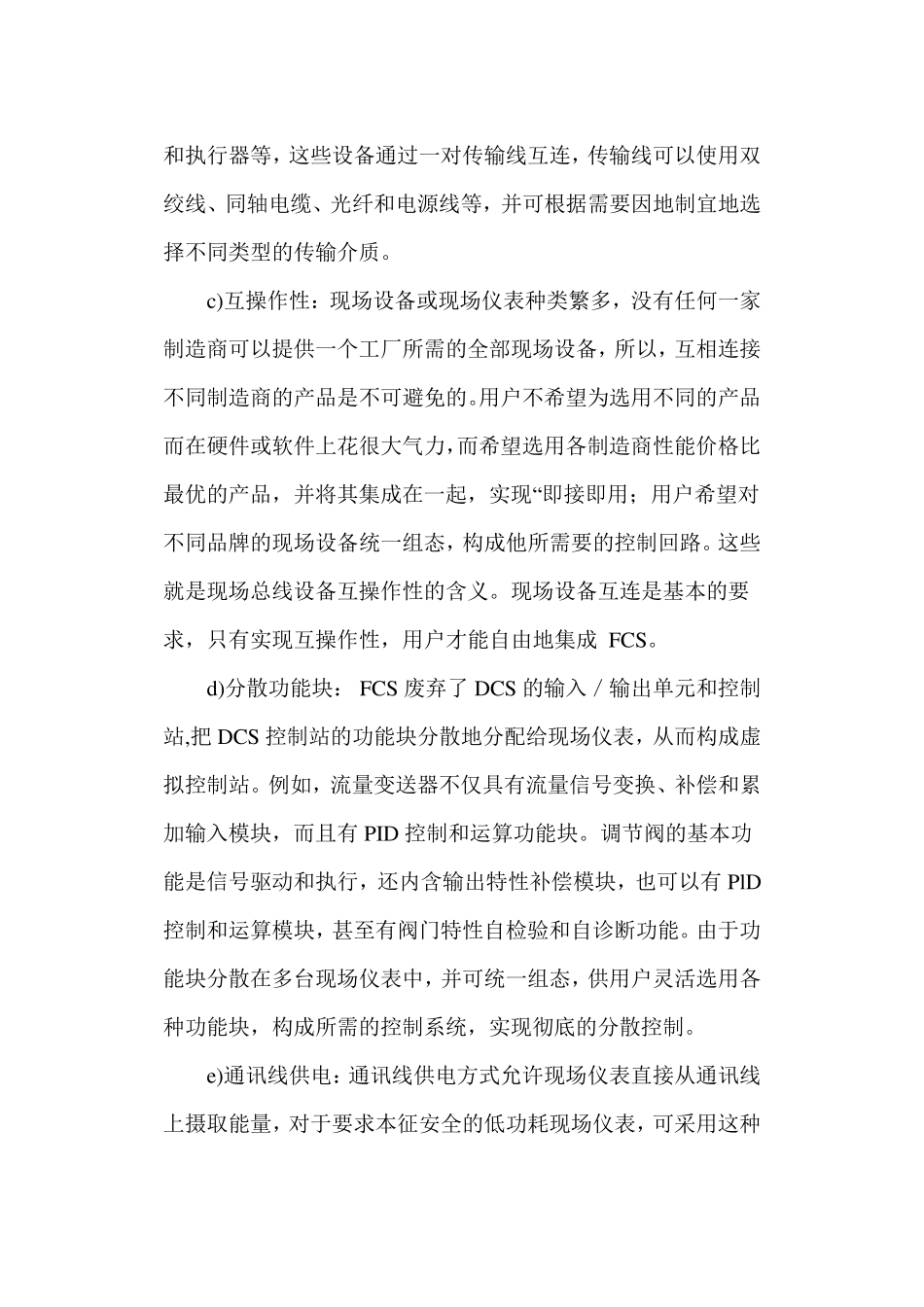

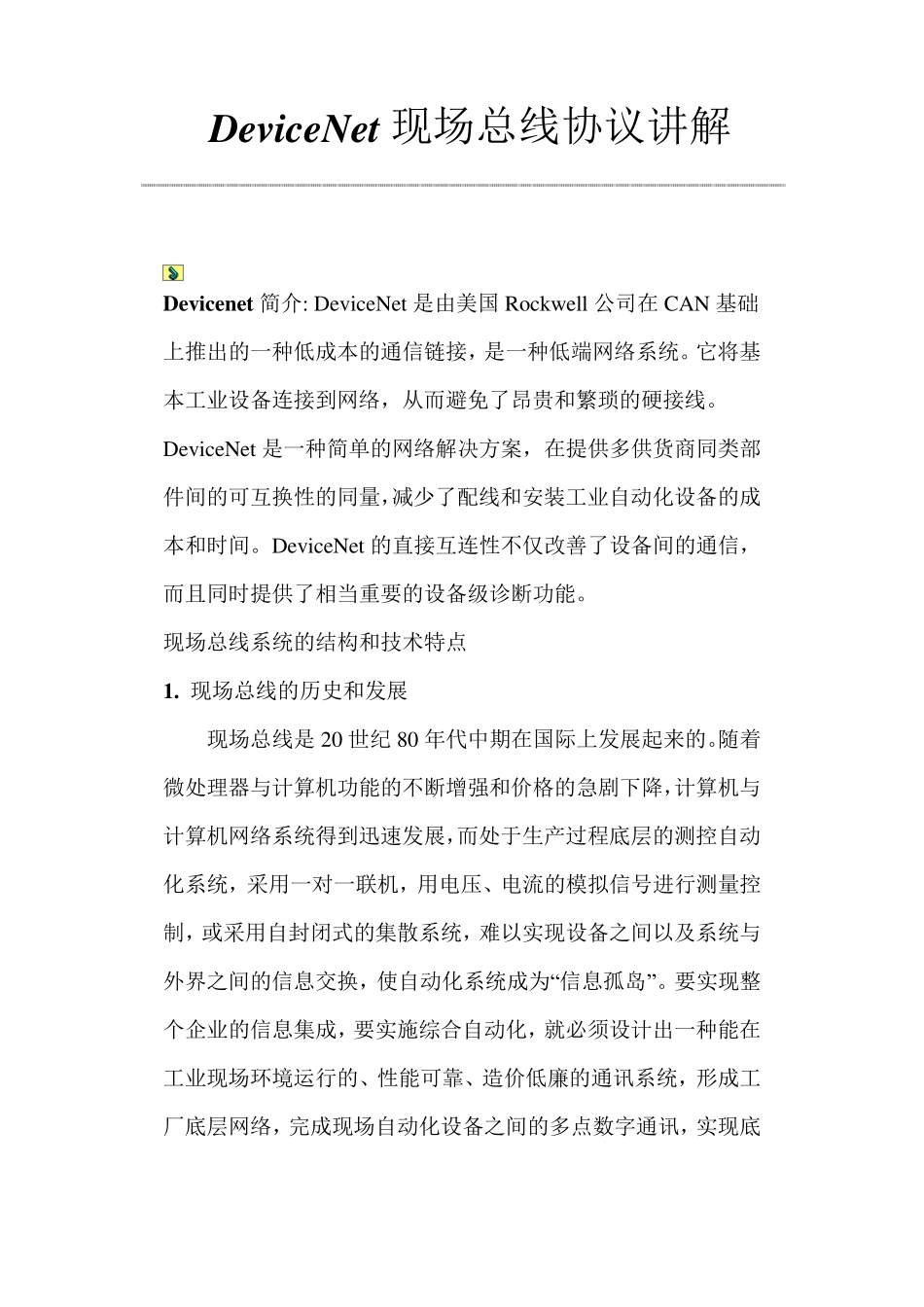

Dev iceNet 现场总线协议讲解 Dev icenet 简介: DeviceNet 是由美国 Rockw ell 公司在 CAN 基础上推出的一种低成本的通信链接，是一种低端网络系统。它将基本工业设备连接到网络，从而避免了昂贵和繁琐的硬接线。DeviceNet 是一种简单的网络解决方案，在提供多供货商同类部件间的可互换性的同量，减少了配线和安装工业自动化设备的成本和时间。DeviceNet 的直接互连性不仅改善了设备间的通信，而且同时提供了相当重要的设备级诊断功能。 现场总线系统的结构和技术特点 1. 现场总线的历史和发展 现场总线是 20 世纪 80 年代中期在国际上发展起来的。随着微处理器与计算机功能的不断增强和价格的急剧下降，计算机与计算机网络系统得到迅速发展，而处于生产过程底层的测控自动化系统，采用一对一联机，用电压、电流的模拟信号进行测量控制，或采用自封闭式的集散系统，难以实现设备之间以及系统与外界之间的信息交换，使自动化系统成为“信息孤岛”。要实现整个企业的信息集成，要实施综合自动化，就必须设计出一种能在工业现场环境运行的、性能可靠、造价低廉的通讯系统，形成工厂底层网络，完成现场自动化设备之间的多点数字通讯，实现底层现场设备之间以及生产现场与外界的信息交换。现场总线就是在这种实际需求的驱动下应运产生的。它作为过程自动化、制造自动化、楼宇、交通等领域现场智能设备之间的互连通信网络，沟通了生产过程现场控制设备之间及其与更高控制管理层网络之间的联系，为彻底打破自动化系统的信息孤岛创造了条件。 由于标准实质上并未统一，所以对现场总线的定义也是各有各的定义。下面给出的是现场总线的两种有代表性的定义。 (l) ISA SP50 中对现场总线的定义。现场总线是一种串行的数字数据通讯链路，它沟通了过程控制领域的基本控制设备(即场地级设备)之间以及与更高层次自动控制领域的自动化控制设备(即车间级设备)之间的联系。 这里的现场设备指最底层的控制监测、执行和计算设备，包括传感器、控制器、智能阀门、微处理器和内存等各种类型的仪表产品。 (2)根据国际电工委员会 IEC 标准和现场总线基金会 FF 的定义：现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通讯网路。现场总线的本质含义表现在以下6 个方面： a)现场通讯网路：用于过程以及制造自动化的现场设备或现场仪表互连的通讯网路。 b)现场设备互连：现场设备或现场仪表是指传感器、变送器和...
