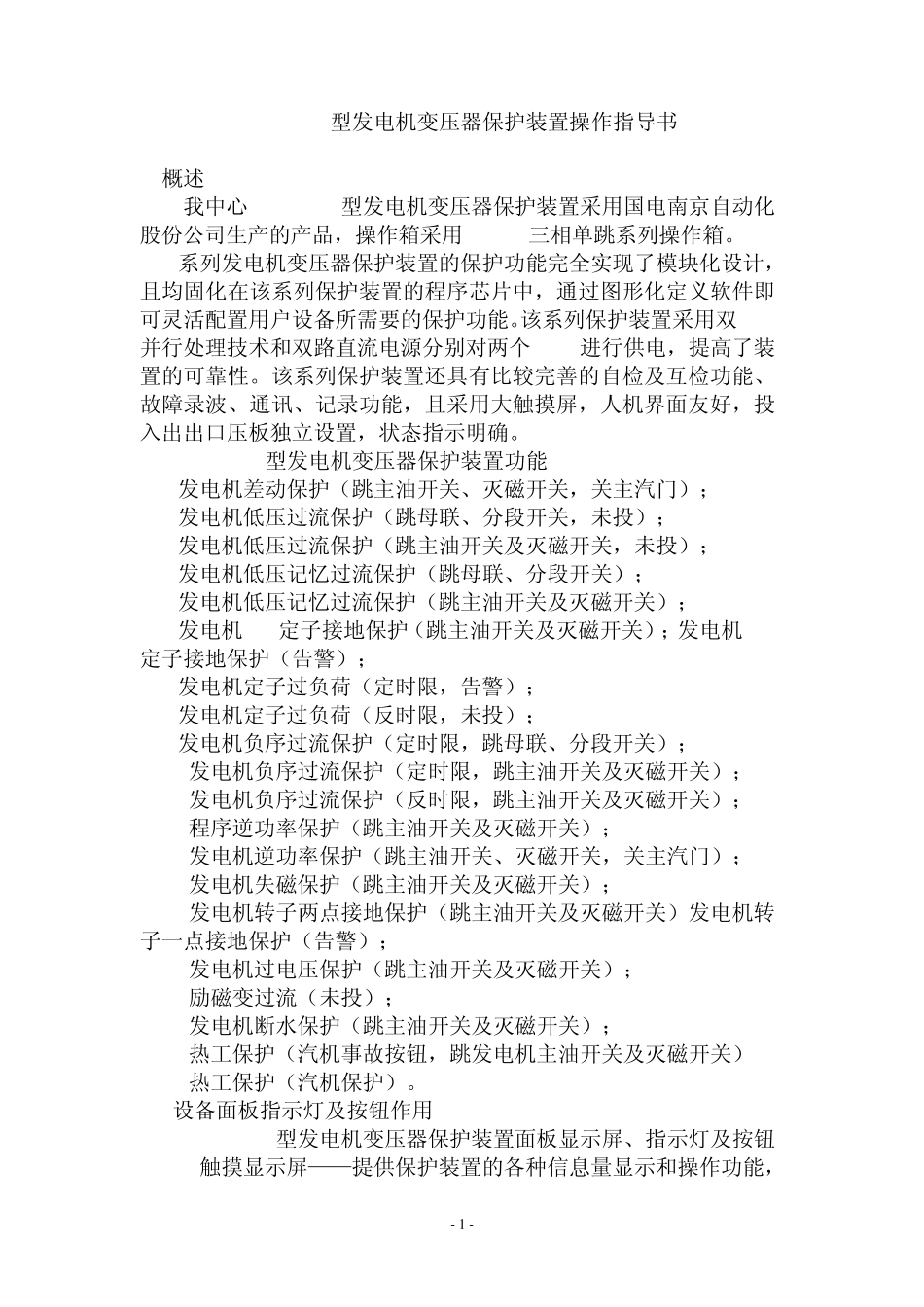

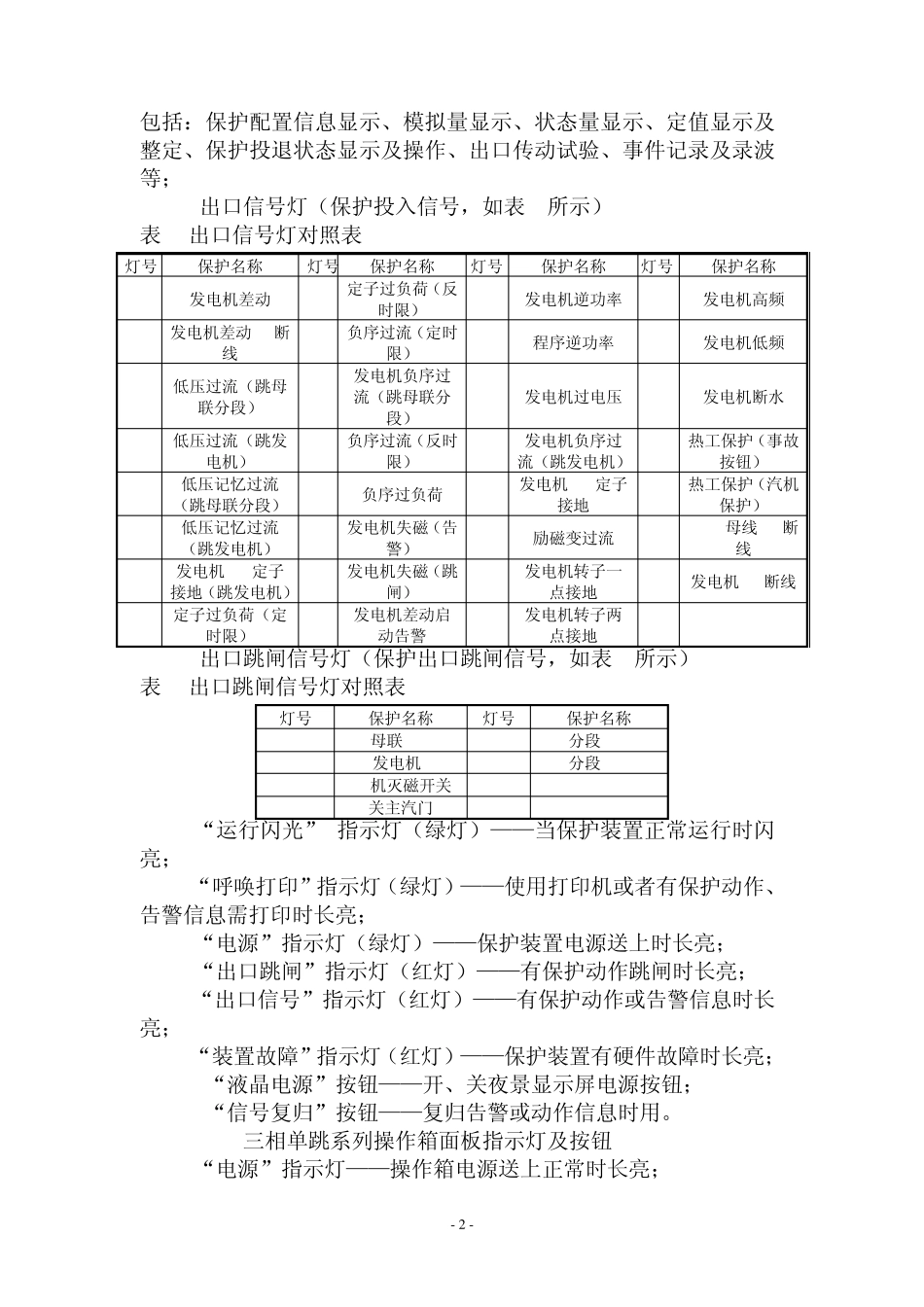

文件编号： 发放编号： DGT 801C 型发电机变压器保护装置操作指导书 （ #3 发 电 机 ） 编制部门： 编写： 审核： 批准： 发布日期：2010年 月 日 实施日期：2010 年 月 日 - 1 - DGT 801C型发电机变压器保护装置操作指导书 1.概述 我中心 DGT 801C型发电机变压器保护装置采用国电南京自动化股份公司生产的产品，操作箱采用 LY-36三相单跳系列操作箱。DGT 801系列发电机变压器保护装置的保护功能完全实现了模块化设计，且均固化在该系列保护装置的程序芯片中，通过图形化定义软件即可灵活配置用户设备所需要的保护功能。该系列保护装置采用双 CPU并行处理技术和双路直流电源分别对两个 CPU进行供电，提高了装置的可靠性。该系列保护装置还具有比较完善的自检及互检功能、故障录波、通讯、记录功能，且采用大触摸屏，人机界面友好，投入出出口压板独立设置，状态指示明确。 2. DGT 801C型发电机变压器保护装置功能 2.1发电机差动保护（跳主油开关、灭磁开关，关主汽门）； 2.2发电机低压过流保护（跳母联、分段开关，未投）； 2.3发电机低压过流保护（跳主油开关及灭磁开关，未投）； 2.4发电机低压记忆过流保护（跳母联、分段开关）； 2.5发电机低压记忆过流保护（跳主油开关及灭磁开关）； 2.6发电机 3I0定子接地保护（跳主油开关及灭磁开关）；发电机 3U0定子接地保护（告警）； 2.7发电机定子过负荷（定时限，告警）； 2.8发电机定子过负荷（反时限，未投）； 2.9发电机负序过流保护（定时限，跳母联、分段开关）； 2.10发电机负序过流保护（定时限，跳主油开关及灭磁开关）； 2.11发电机负序过流保护（反时限，跳主油开关及灭磁开关）； 2.12程序逆功率保护（跳主油开关及灭磁开关）； 2.13发电机逆功率保护（跳主油开关、灭磁开关，关主汽门）； 2.14发电机失磁保护（跳主油开关及灭磁开关）； 2.15发电机转子两点接地保护（跳主油开关及灭磁开关）发电机转子一点接地保护（告警）； 2.16发电机过电压保护（跳主油开关及灭磁开关）； 2.17励磁变过流（未投）； 2.18发电机断水保护（跳主油开关及灭磁开关）； 2.19热工保护（汽机事故按钮，跳发电机主油开关及灭磁开关） 2.20热工保护（汽机保护）。 3. 设备面板指示灯及按钮作用 3.1 DGT 801C型发电机变压器保护装置面板显示屏、指示灯及按钮 3.1.1触摸显示屏——提供保护装置的各种信息量显示和操作功能， - 2 - 包括...
