DH3815N软件版本2.1说明书_20070228新VIP专享

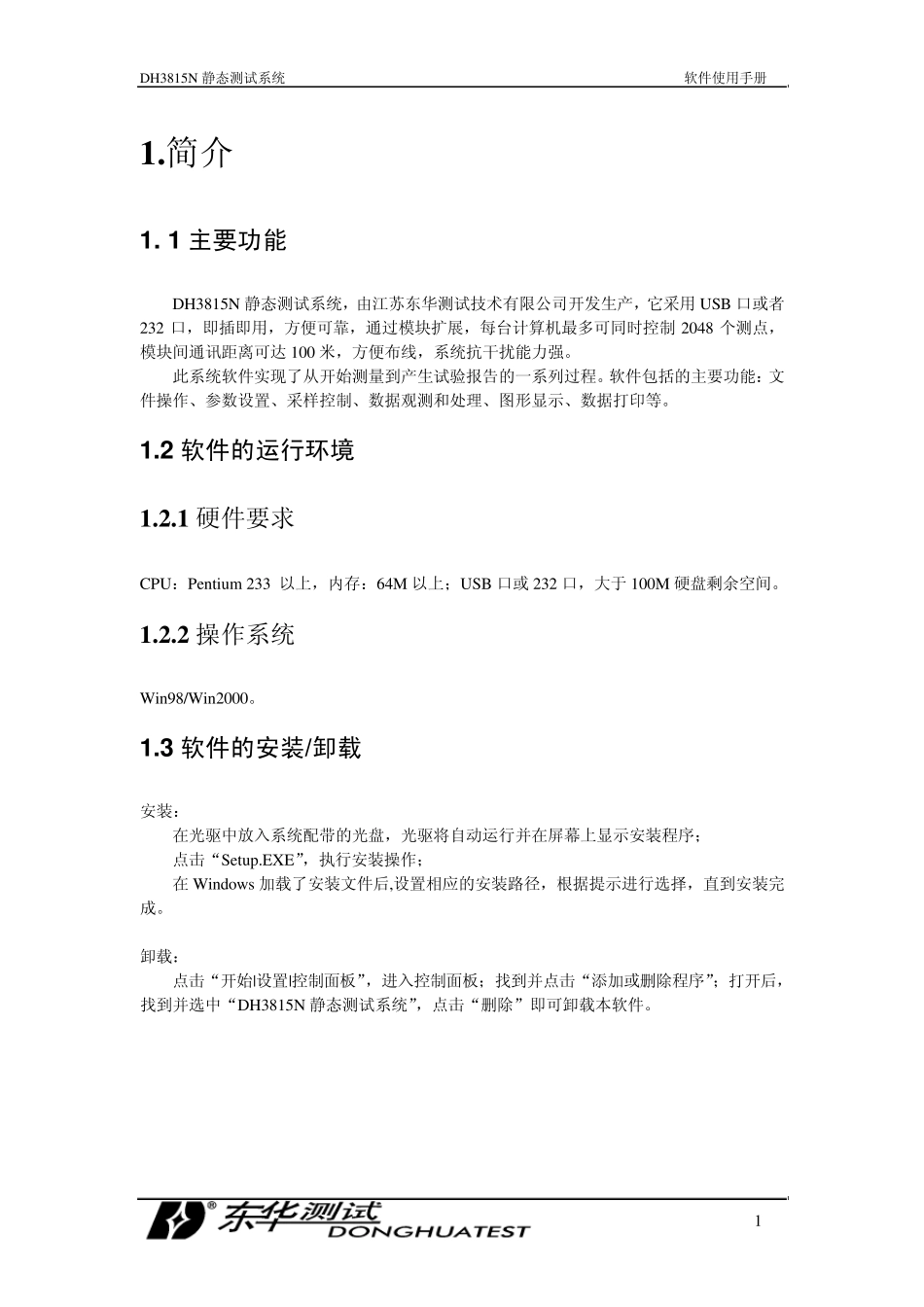

DH3815N 静态测试系统 软件使用手册 1 1 .简介 1 . 1 主要功能 DH3815N 静态测试系统，由江苏东华测试技术有限公司开发生产，它采用 USB 口或者232 口，即插即用，方便可靠，通过模块扩展，每台计算机最多可同时控制 2048 个测点，模块间通讯距离可达 100 米，方便布线，系统抗干扰能力强。 此系统软件实现了从开始测量到产生试验报告的一系列过程。软件包括的主要功能：文件操作、参数设置、采样控制、数据观测和处理、图形显示、数据打印等。 1 .2 软件的运行环境 1 .2 .1 硬件要求 CPU：Pentium 233 以上，内存：64M 以上；USB 口或 232 口，大于 100M 硬盘剩余空间。 1 .2 .2 操作系统 Win98/Win2000。 1 .3 软件的安装/卸载 安装： 在光驱中放入系统配带的光盘，光驱将自动运行并在屏幕上显示安装程序； 点击“Setup.EXE”，执行安装操作； 在Windows 加载了安装文件后,设置相应的安装路径，根据提示进行选择，直到安装完成。 卸载： 点击“开始|设置|控制面板”，进入控制面板；找到并点击“添加或删除程序”；打开后，找到并选中“DH3815N 静态测试系统”，点击“删除”即可卸载本软件。 DH3815N 静态测试系统 软件使用手册 2 1 .4 软件界面 图中显示了软件的各个不同的主要区域。以下对各工具栏进行简要介绍。 工具栏 1 建立一个新测试项目 19 前一批数据 2 打开一个测试项目 20 后一批数据 3 打印 21 末批数据 4 打印预览 22 移动到下一块数据 5 新建历史曲线窗口 23 移动到前一块数据 6 新建实时曲线窗口 24 光标读数 7 新建表格窗口 25 横向放大曲线 8 显隐采样参数栏 26 横向缩小曲线 9 显隐测点参数栏 27 纵向放大曲线 10 显隐采样控制栏 28 纵向缩小曲线 11 显隐图形属性栏 29 自动刻度 12 信号选择 30 增加 XY 数据量 13 图形属性 31 减少 XY 数据量 14 水平平铺窗口 32 另存为文本文件 15 垂直平铺窗口 33 另存为位图文件 16 关于 34 另存为 Ex ecl 文件 17 定位数据 35 自动分布显示 18 首批数据 36 手动分布显示 DH3815N 静态测试系统 软件使用手册 3 采样控制栏 1 开始采样 5 检测机箱 2 暂停采样 6 导出平衡结果 3 停止采样 7 导入平衡结果 4 平衡 8 数据存盘/不存盘 2 .菜单介绍 2 .1 “文件”主菜单 新建项目：新建一个测试项目。设置好采样参数...
