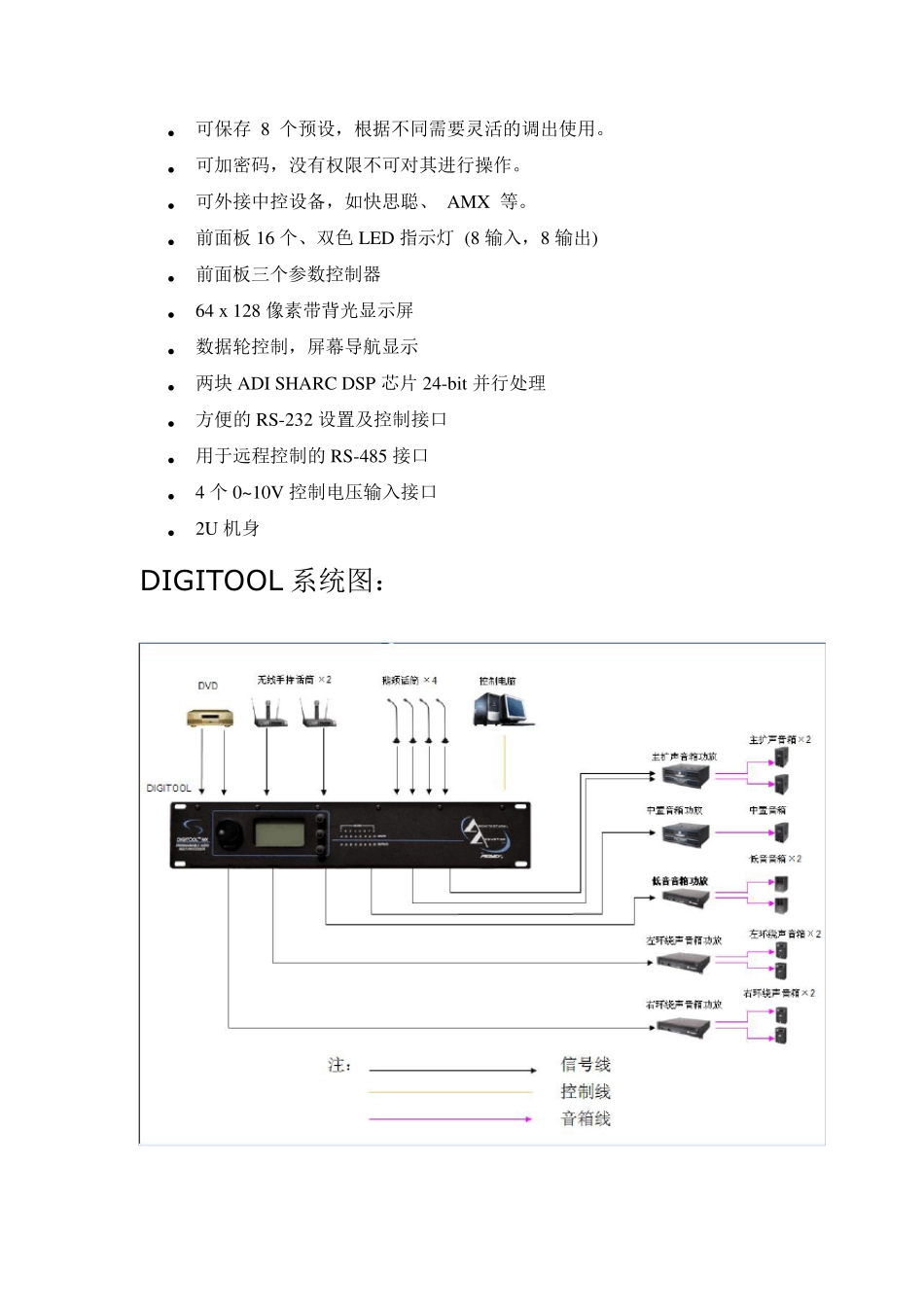

PEAVEY 可编程数字处理器 Digitool MX 介绍与使用 Digitool MX 是一款出色音频处理及控制系统。它包括先进的并行 DSP 处理，多层次的面板显示和控制选项，信号处理由两块 24 位并行 SHARC 处理芯片(每秒能处理 1.32 亿条指令)来共同完成。Digitool MX 给设计者一个更加经济的设计方式，而其功能远远要强过于同等价位的产品。 功能特点： • 八路平衡模拟线路/话筒输入 • 八路平衡模拟线路输出 • 幻像供电 • 24-bit 模/数及数/模转换器 • 远程控制总线接口 • 可实现多点对多点的信号交换，内部的数字化路由器可实现各个音频通道根据不同需要任意组合。 • 每个输入通道有独立的四段参数均衡、噪声门、滤波器、压缩器， EQ 参数曲线可以在屏幕上非常直观的显示出来。 • 每个输出通道有独立的七段参数均衡、噪声门、滤波器、压缩器， EQ 参数曲线可以在屏幕上非常直观的显示出来。 • 每个输入通道可以根据需要选取灵敏度（ 30dBu 、 24dBu 、 18dBu 、 12dBu ）。 • 每个输入通道可以独立调节电平 • 可保存 8 个预设，根据不同需要灵活的调出使用。 • 可加密码，没有权限不可对其进行操作。 • 可外接中控设备，如快思聪、 AMX 等。 • 前面板 16 个、双色 LED 指示灯 (8 输入，8 输出) • 前面板三个参数控制器 • 64 x 128 像素带背光显示屏 • 数据轮控制，屏幕导航显示 • 两块 ADI SHARC DSP 芯片 24-bit 并行处理 • 方便的RS-232 设置及控制接口 • 用于远程控制的RS-485 接口 • 4 个0~10V 控制电压输入接口 • 2U 机身 DIGITOOL 系统图： 前、后面板控制旋钮及接口介绍： 前面板： 1.数据轮 这个旋钮的操作可以在显示屏上显示出来，它的功能要比屏幕右边的三个旋钮更强大。转动它可以翻看不同的功能，并且可以选择和使用里面的功能。 2.LCD 显示屏 一些参数的设置及改变、功能的选择等等都可以在这个 LCD 屏上显示出来。 3.参数控制旋钮 这三个旋钮可以改变设置及调整显示效果（对比度等）。他们各自的单独的功能根据 LCD 屏上显示的菜单的不同也是各不相同的。 4.活动 LED 状态指示灯 这些 LED 指示灯（8 路输入和 8 路输出）会显示相应的输入和输出。 背面板： 5.电源插口 6．电源开关 7．RJ-45 输入/输出接口 用来连接到 RS-485 控制总线。 8．RS-232 连接口 标准的DB-9 线连接口，...
