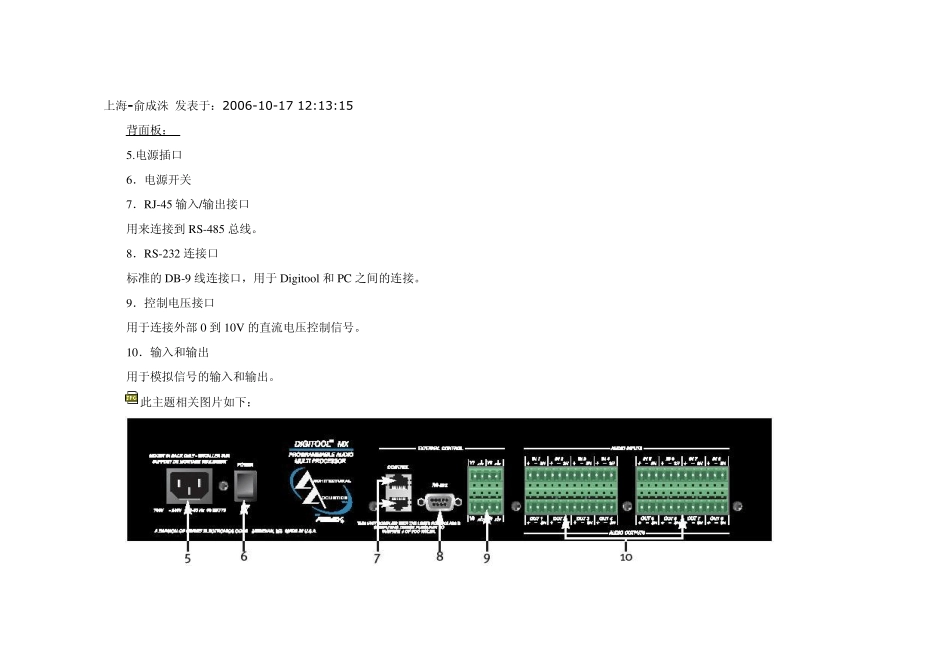

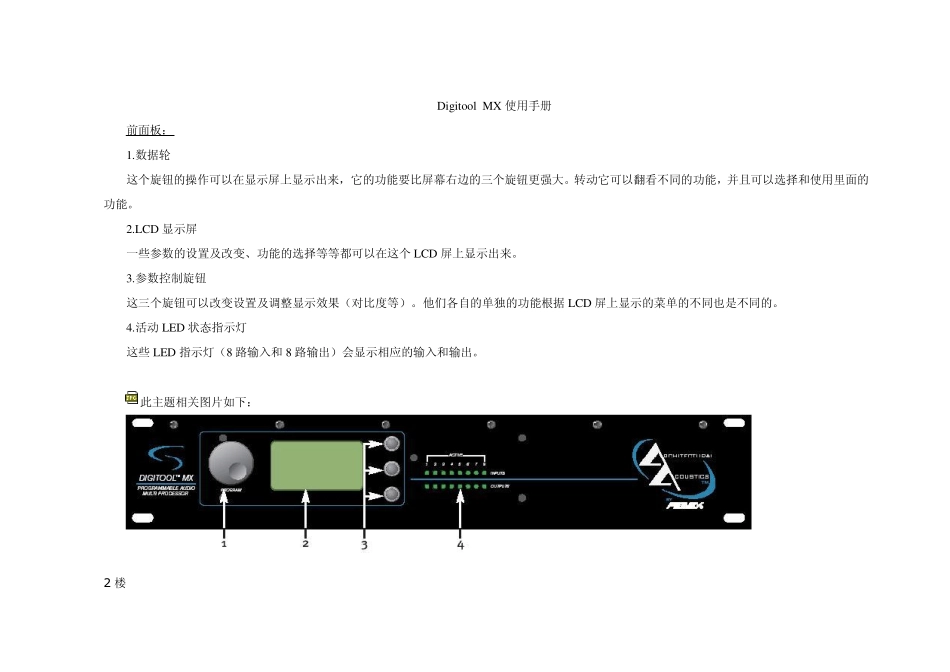

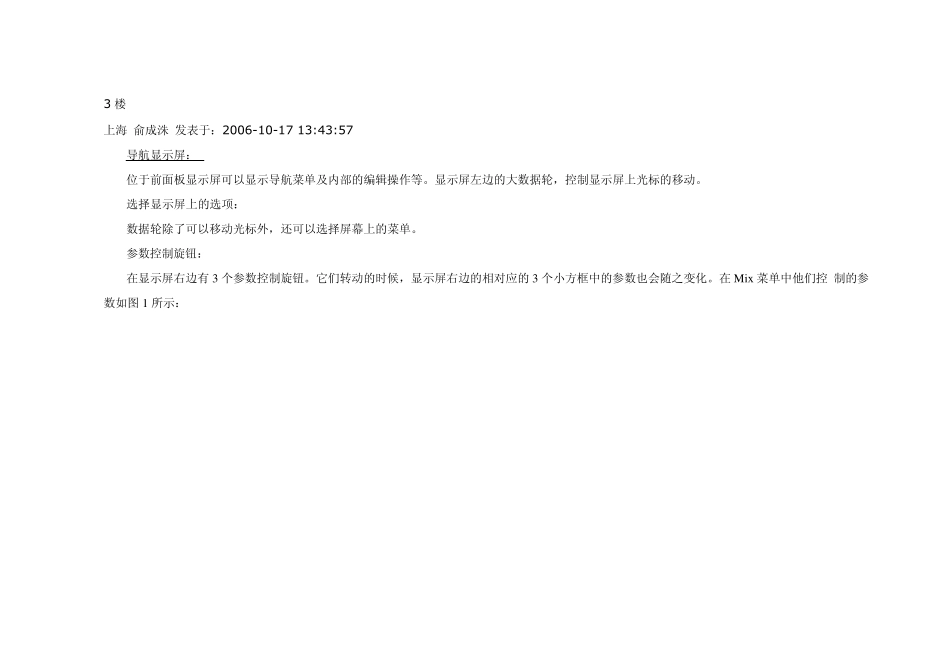

Digitool MX 使用手册 前面板： 1.数据轮 这个旋钮的操作可以在显示屏上显示出来，它的功能要比屏幕右边的三个旋钮更强大。转动它可以翻看不同的功能，并且可以选择和使用里面的功能。 2.LCD 显示屏 一些参数的设置及改变、功能的选择等等都可以在这个LCD 屏上显示出来。 3.参数控制旋钮 这三个旋钮可以改变设置及调整显示效果（对比度等）。他们各自的单独的功能根据LCD 屏上显示的菜单的不同也是不同的。 4.活动LED 状态指示灯 这些LED 指示灯（8 路输入和8 路输出）会显示相应的输入和输出。 此主题相关图片如下： 2 楼 上海-俞成洙 发表于：2006-10-17 12:13:15 背面板： 5.电源插口 6．电源开关 7．RJ-45 输入/输出接口 用来连接到RS-485 总线。 8．RS-232 连接口 标准的 DB-9 线连接口，用于Digitool 和 PC 之间的连接。 9．控制电压接口 用于连接外部 0 到10V 的直流电压控制信号。 10．输入和输出 用于模拟信号的输入和输出。 此主题相关图片如下： 3 楼 上海-俞成洙 发表于：2006-10-17 13:43:57 导航显示屏： 位于前面板显示屏可以显示导航菜单及内部的编辑操作等。显示屏左边的大数据轮，控制显示屏上光标的移动。 选择显示屏上的选项： 数据轮除了可以移动光标外，还可以选择屏幕上的菜单。 参数控制旋钮： 在显示屏右边有 3 个参数控制旋钮。它们转动的时候，显示屏右边的相对应的3 个小方框中的参数也会随之变化。在 Mix 菜单中他们控 制的参数如图 1 所示： 4 楼 上海-俞成洙 发表于：2006-12-19 16:38:54 [QUOTE] Mix （混合）菜单： 从混合菜单中可以看到8 个输出通道。从图1 中可以看到混合菜单的组成以及可以调节的一些参数。转动数据轮选择相应的输入或输出，其相应的数据也会在右边的小方框中显示出来。屏幕上左边的8 个通道是输入通道，右面的是输出通道，图中箭头所指的是其中一个。注意，图1 所示菜单中，每次只能显示一个输出混合。 混合菜单控制旋钮： 这三个旋钮在Mix 菜单中分别控制的是输出电平、（输入到输出的）混合电平及主输出电平。 输出电平控制： 最上面的旋钮控制的是8 个通道中某 1 通道的输出电平。这个电平对应的是右面的所选的混合通道。 混合电平控制： 中间的旋钮控制的是所选输入到输出通道的混合电平。如图1 所示，可以看到通道3 的混合电平。电平3-1 表示输入3 到混合1 的电平。 主输出电平控制：...
