dito静电放电操作规程

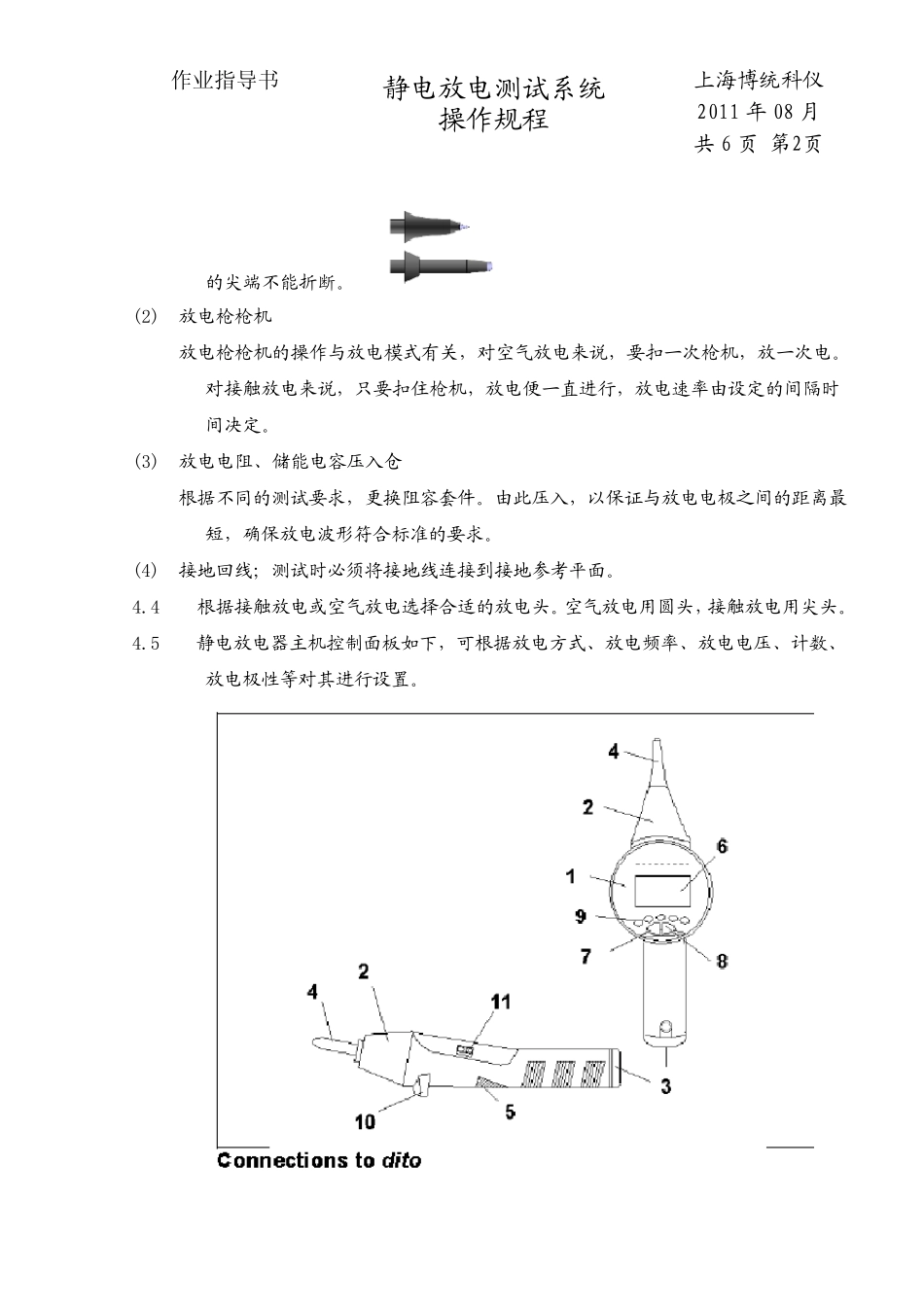

上海博统科仪 2011 年08 月 作业指导书 静电放电测试系统 操作规程 共6 页 第1页 1 设备名称、型号及制造厂 1. 设备名称：静电放电发生器 2. 设备型号：dito 3. 制 造 厂：EMTEST 公司 2 技术指标 输出静电电压范围： 空气放电：0～16.5kV 接触放电：0~10kV 3 环境要求 环境温度：23℃±5℃ 相对湿度：30％～60％ 4 操作步骤 4.1 静电枪的接地线需要可靠接地。静电放电发生器上的参考接地与试验布置接地可靠相连。 4.2 如果接虚拟电池请确认连接试验室内的220V 交流电源，另外电源线绝对不要和地线缠绕在一起，否则容易会造成虚拟电池烧坏。 4.3 标配放电模块， 150pF/330Ω。 放电枪的外形下图所示。 放电枪 图中各部分功能如下: (1) 放电电极 放电电极有两个。一个为圆锥形，另一个为圆球形。前者用于接触放电试验，后者用于气隙放电试验。根据试验要求的不同，用户可自行更换使用。注意圆锥体上海博统科仪 2011 年08 月 作业指导书 静电放电测试系统 操作规程 共6 页 第2页 的尖端不能折断。 (2) 放电枪枪机 放电枪枪机的操作与放电模式有关，对空气放电来说，要扣一次枪机，放一次电。对接触放电来说，只要扣住枪机，放电便一直进行，放电速率由设定的间隔时间决定。 (3) 放电电阻、储能电容压入仓 根据不同的测试要求，更换阻容套件。由此压入，以保证与放电电极之间的距离最短，确保放电波形符合标准的要求。 (4) 接地回线；测试时必须将接地线连接到接地参考平面。 4.4 根据接触放电或空气放电选择合适的放电头。空气放电用圆头，接触放电用尖头。 4.5 静电放电器主机控制面板如下，可根据放电方式、放电频率、放电电压、计数、放电极性等对其进行设置。 上海博统科仪 2011 年08 月 作业指导书 静电放电测试系统 操作规程 共6 页 第3页 操作面板图 图中各部分的功能如下： 1. 主机界面 2. 放电模块 3. 电池 4. 放电枪头 5. 触发键和开关键 6. 显示屏 7. 递减按钮 8. 递加按钮 9. 功能键F1-F5 10.接地端 11.光电连接口 4.6 操作方法 4.6.1 触发键的功能： 开机：按下触发键一次 关机：按下触发键持续3s钟（设备在开始状态） 改变菜单：按下触发键一次 测试状态下，单次（single）模式下：按下触发键一次；记数（cont）模式下：按下触发键直到测试结束；自动（Auto）模式下：按下触发键一次，自动开始测试，再按下触发键将停止...
