DIY2A3和300B单端甲类胆机(设计制作篇)

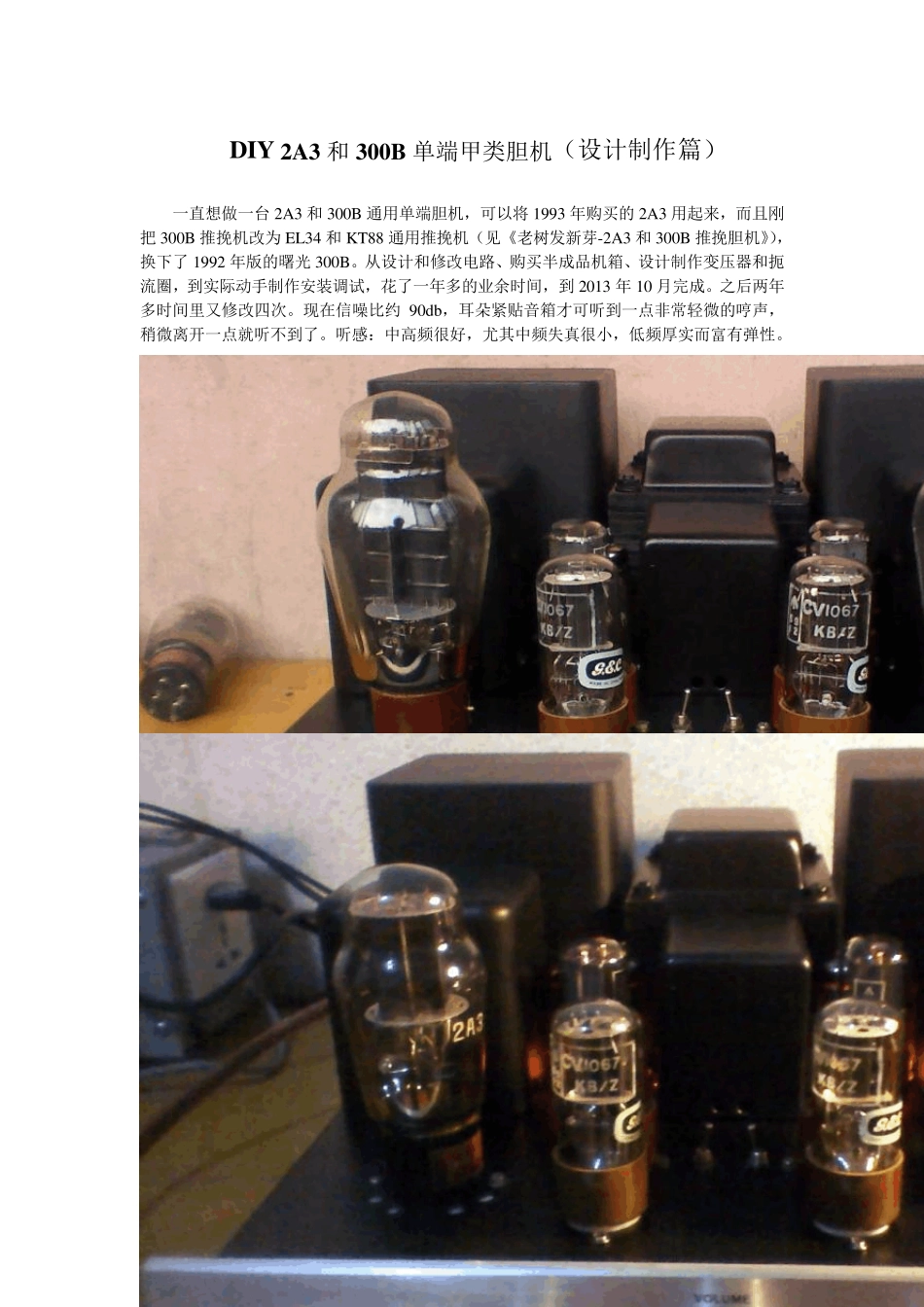

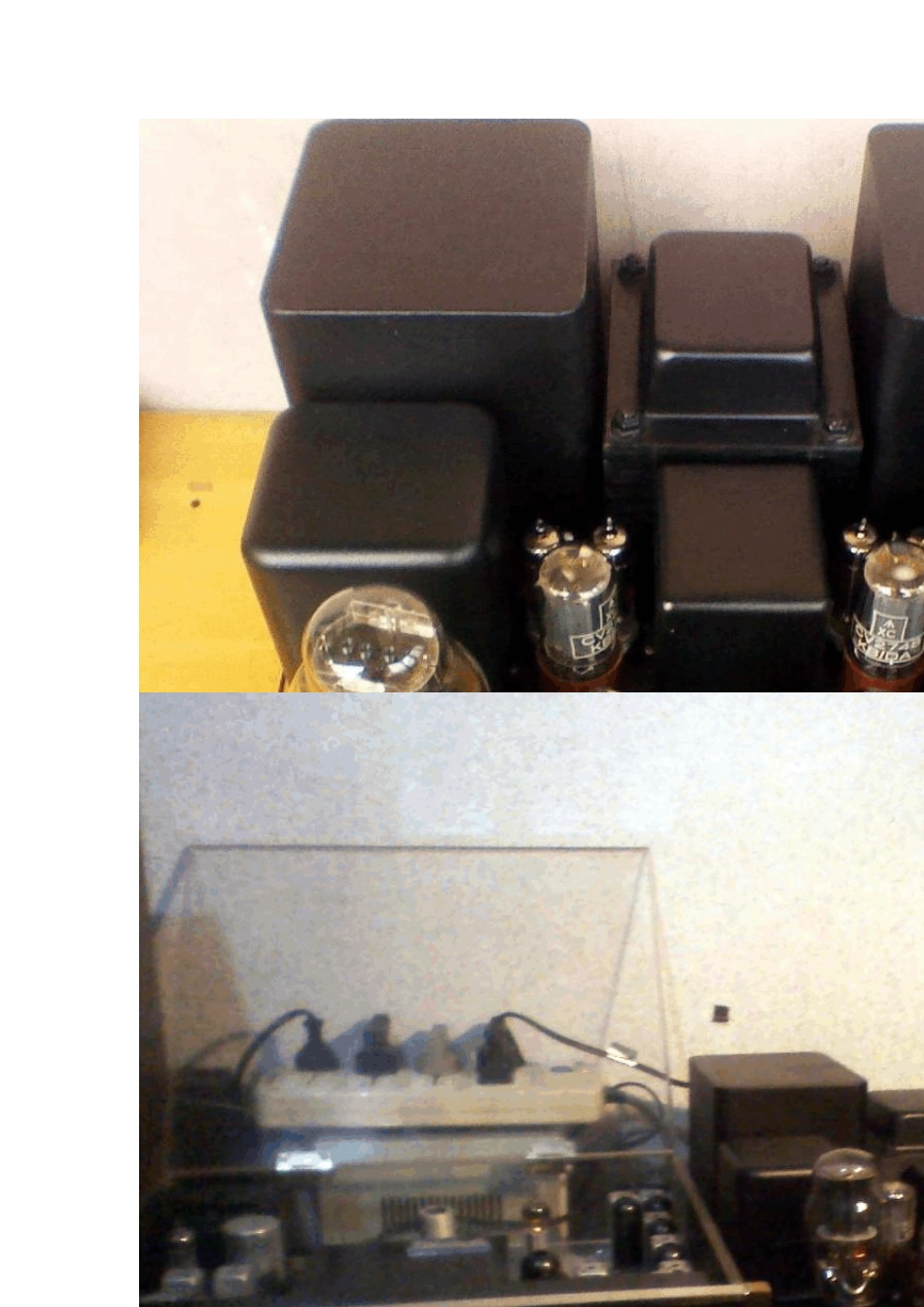

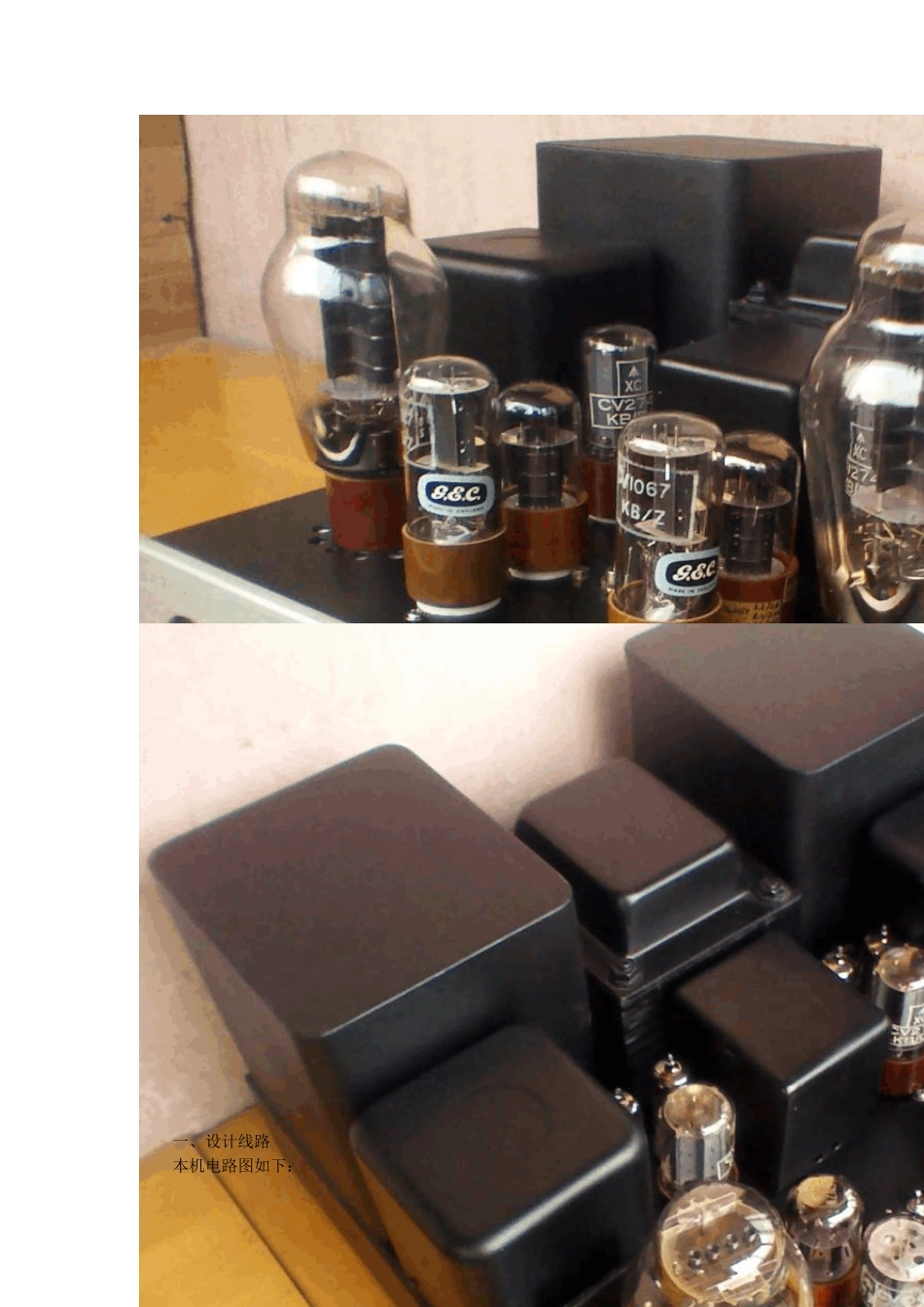

1 DIY 2A3 和300B 单端甲类胆机（设计制作篇） 一直想做一台2A3 和300B 通用单端胆机，可以将1993 年购买的2A3 用起来，而且刚把300B 推挽机改为EL34 和KT88 通用推挽机（见《老树发新芽-2A3 和300B 推挽胆机》），换下了1992 年版的曙光300B。从设计和修改电路、购买半成品机箱、设计制作变压器和扼流圈，到实际动手制作安装调试，花了一年多的业余时间，到 2013 年10 月完成。之后两年多时间里又修改四次。现在信噪比约 90db，耳朵紧贴音箱才可听到一点非常轻微的哼声，稍微离开一点就听不到了。听感：中高频很好，尤其中频失真很小，低频厚实而富有弹性。 2 3 一、设计线路 本机电路图如下： 4 乍一看，此电路电源是CLC 滤波，然而第一个电容取值很小（0.68uf），只起到了使输出电压在0.9Vin～1.414Vin 之间调节的作用。带负载的情况下，Vin=352V 和403V 时，Vout=308V 和355V 表明：Vou t=0.88Vin，因此，其实仍是LC 滤波。 最初LC 滤波并没有采用聚丙烯电容与电解电容混合并联，而是用多个聚丙烯电容并联成180u f，结果通电试机感到哼声比较大，离音箱1 米才听不到，而且不受音量电位器控制。很明显，哼声来源于电源和输出级。于是利用机箱剩余空间，增加了多个开关电源用的电解电容并联，使每声道总容量达到710uf。用于开关电源的电解电容具有更小的ESR。下面从理论上估算电源哼声的大小。 Vin=352V L=10H C=530uf+180uf=710uf V~= Vin/3.7LC=352/3.7×10×710=0.0134V=13.4mV 功率管内阻 ra 与阳极负载RL（输出变压器）构成分压器，所以输出管 2A3 阳极处脉动电压： 5 Va~ =(ra×V~ )/(ra+RL) =800×13.4mV/（800+2500）=3.25mV 输出变压器只响应绕组两端的电压，因此它得到的哼声是： 13.4mV—3.25mV=10.15mV 在满输出之下，2A3 的电压摆幅为 92Vrms， 信噪比 S/N=20 ㏒（92/0.01015）=79.15db 信噪比约 80db，意味着靠近音箱仍可听到哼声。为了进一步提高信噪比，需要给驱动级和输出级的电源增设一级 LC 滤波。只要这一级滤波器在 100HZ 处有 20.5db 的衰减，就可令信噪比提高到 100db。20db 的换算为比率是 25：1，所以要求增设的这级 LC 滤波器AC 分压比是 Xl/Xc=25。如果采用 180u f 电容，则扼流圈只需达到 1H 就已足够。同时要注意采用内阻（直流电阻）尽量小的扼流圈，以减少直流电压降。我实际采用 1.5H～1.8H，Rdc=26 欧的扼流圈，在 70mA ...
