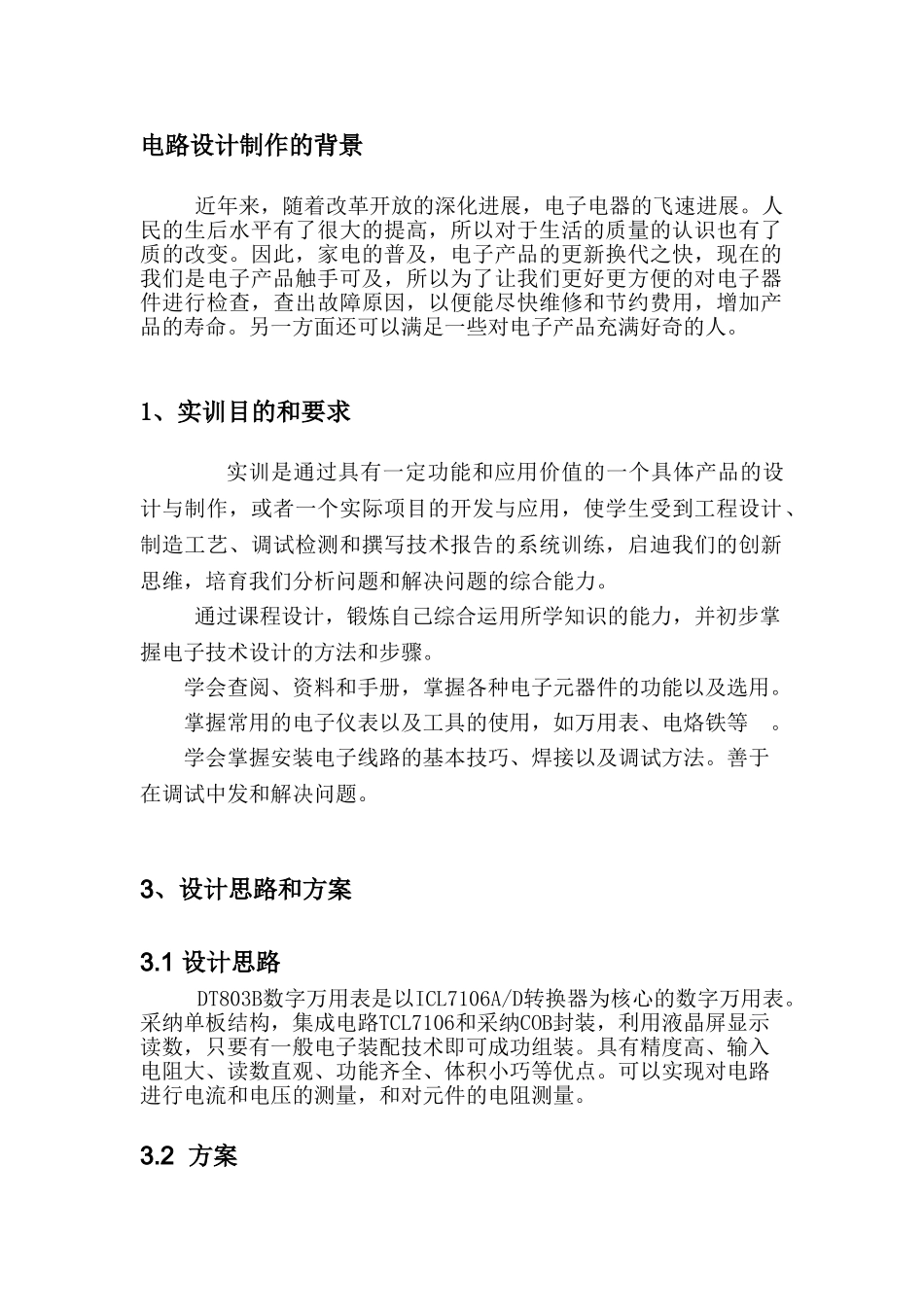

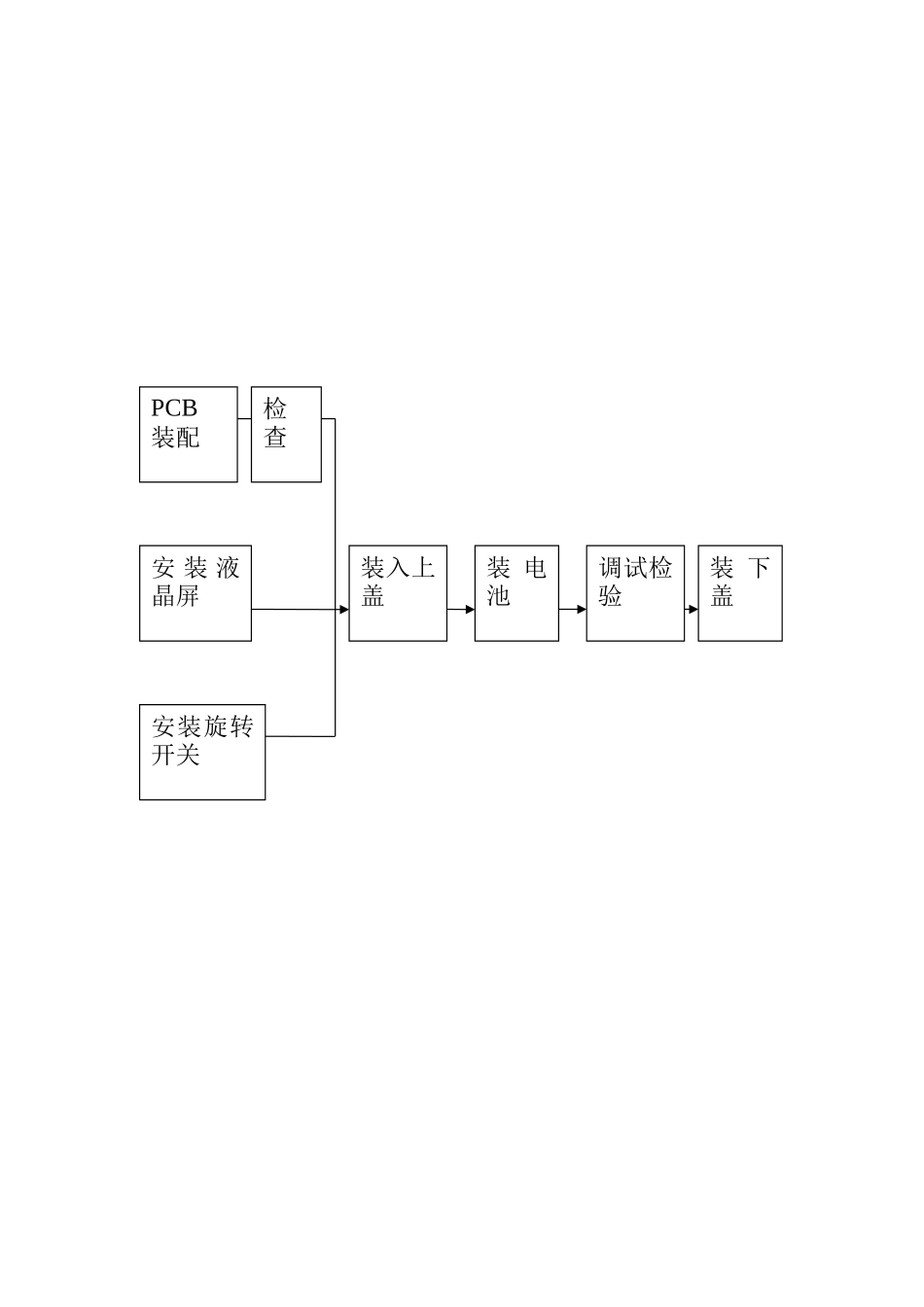

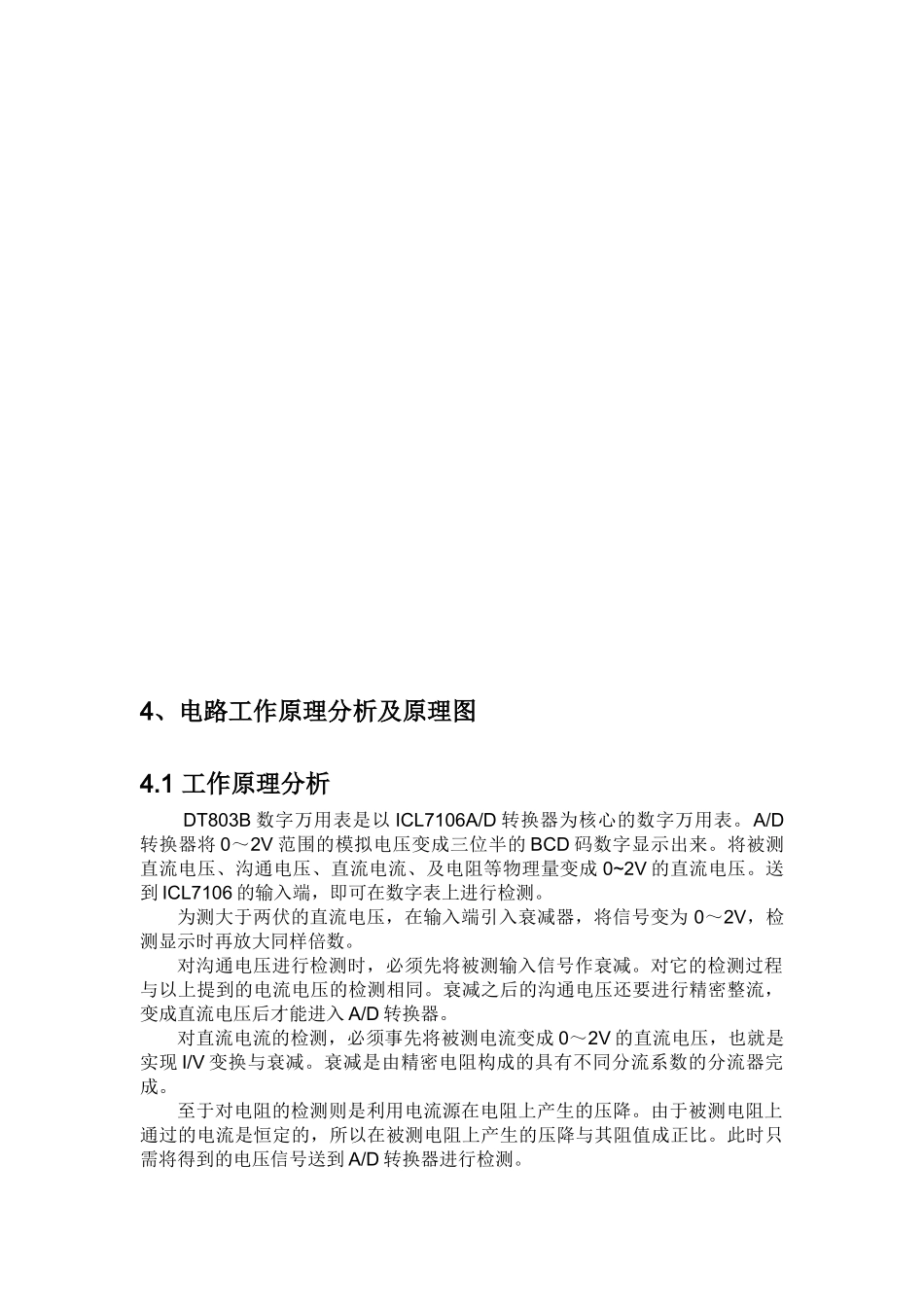

电路设计制作的背景 近年来，随着改革开放的深化进展，电子电器的飞速进展。人民的生后水平有了很大的提高，所以对于生活的质量的认识也有了质的改变。因此，家电的普及，电子产品的更新换代之快，现在的我们是电子产品触手可及，所以为了让我们更好更方便的对电子器件进行检查，查出故障原因，以便能尽快维修和节约费用，增加产品的寿命。另一方面还可以满足一些对电子产品充满好奇的人。1、实训目的和要求 实训是通过具有一定功能和应用价值的一个具体产品的设计与制作，或者一个实际项目的开发与应用，使学生受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练，启迪我们的创新思维，培育我们分析问题和解决问题的综合能力。 通过课程设计，锻炼自己综合运用所学知识的能力，并初步掌握电子技术设计的方法和步骤。 学会查阅、资料和手册，掌握各种电子元器件的功能以及选用。 掌握常用的电子仪表以及工具的使用，如万用表、电烙铁等 。 学会掌握安装电子线路的基本技巧、焊接以及调试方法。善于在调试中发和解决问题。3、设计思路和方案3.1 设计思路 DT803B数字万用表是以ICL7106A/D转换器为核心的数字万用表。采纳单板结构，集成电路TCL7106和采纳COB封装，利用液晶屏显示读数，只要有一般电子装配技术即可成功组装。具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。可以实现对电路进行电流和电压的测量，和对元件的电阻测量。3.2 方案 PCB装配检查安 装 液晶屏安装旋转开关装入上盖装 电池调试检验装 下盖 4、电路工作原理分析及原理图4.1 工作原理分析 DT803B 数字万用表是以 ICL7106A/D 转换器为核心的数字万用表。A/D转换器将 0～2V 范围的模拟电压变成三位半的 BCD 码数字显示出来。将被测直流电压、沟通电压、直流电流、及电阻等物理量变成 0~2V 的直流电压。送到 ICL7106 的输入端，即可在数字表上进行检测。为测大于两伏的直流电压，在输入端引入衰减器，将信号变为 0～2V，检测显示时再放大同样倍数。对沟通电压进行检测时，必须先将被测输入信号作衰减。对它的检测过程与以上提到的电流电压的检测相同。衰减之后的沟通电压还要进行精密整流，变成直流电压后才能进入 A/D 转换器。对直流电流的检测，必须事先将被测电流变成 0～2V 的直流电压，也就是实现 I/V 变换与衰减。衰减是由精密电阻构成的具有不同分流系数的分流器完成。至于对电阻的检测则是利用电流源在电阻上产...
