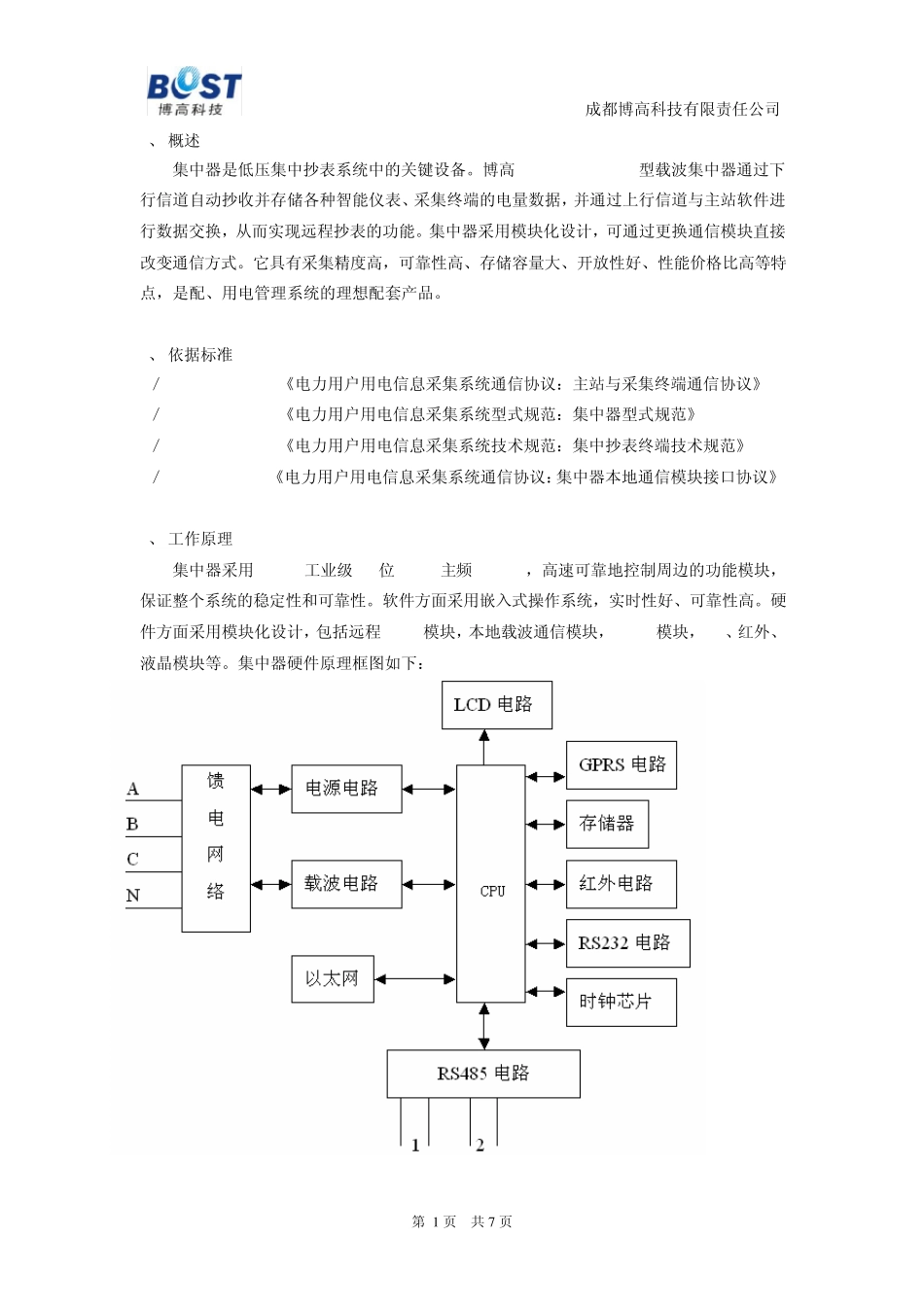

成都博高科技有限责任公司 DJGZ22-BOOST10 型载波集中器 使用说明书 成都博高科技有限责任公司 成都博高科技有限责任公司 第 1 页 共7 页 1、 概述 集中器是低压集中抄表系统中的关键设备。博高DJGZ22-BOOST10型载波集中器通过下行信道自动抄收并存储各种智能仪表、采集终端的电量数据，并通过上行信道与主站软件进行数据交换，从而实现远程抄表的功能。集中器采用模块化设计，可通过更换通信模块直接改变通信方式。它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是配、用电管理系统的理想配套产品。 2、 依据标准 Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》 Q／GDW 375.2-2009《电力用户用电信息采集系统型式规范：集中器型式规范》 Q／GDW 374.2-2009《电力用户用电信息采集系统技术规范：集中抄表终端技术规范》 Q／GDW 376.2-2009《电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议》 3、 工作原理 集中器采用 ATMEL工业级 32位 CPU, 主频 200MHZ，高速可靠地控制周边的功能模块，保证整个系统的稳定性和可靠性。软件方面采用嵌入式操作系统，实时性好、可靠性高。硬件方面采用模块化设计，包括远程 GPRS模块，本地载波通信模块，RS485模块，LCD、红外、液晶模块等。集中器硬件原理框图如下： 成都博高科技有限责任公司 第 2 页 共7 页 4、 功能介绍 4.1数据采集 集中器采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值。电能数据保存时带有时标。 4.2数据存储 集中器数据存储容量不低于 32M。集中器能分类存储下列数据：每个电能表的累计31个日零点（次日零点）冻结电能数据，12个月末零点（每月 1日零点）冻结电能数据，及 10个重点用户 10天的 24个整点电能数据。 4.3主从工作模式 集中器可设置选择为主集中器或从集中器两种工作模式之一。一台主集中器能够通过级联 485 接口级联最多 4 台从集中器，并通过主集中器的远程上行通信通道与主站通信，从而实现主集中器及其级联的从集中器与主站之间的数据交换。参与级联的所有集中器只有一台可以设置为主集中器，其余均为从集中器。当集中器与配变监测计量终端通过级联 485 接口级联时，所有集中器全部设置为从集中器工作模式，配变监测计量终端工作在主集中器工作模式，并通过配变监测计量终端的远程上行通信通道与主站通信...
