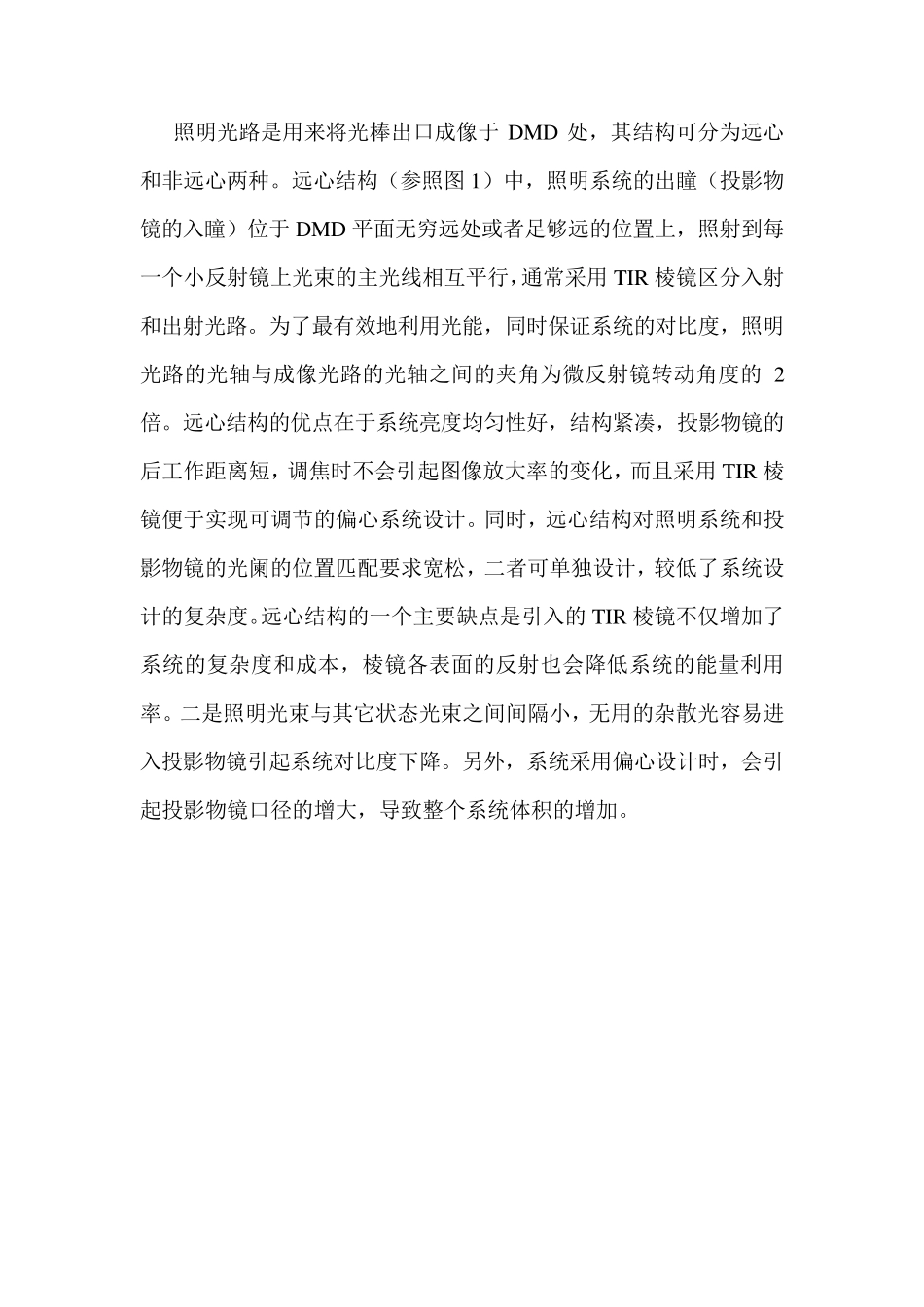

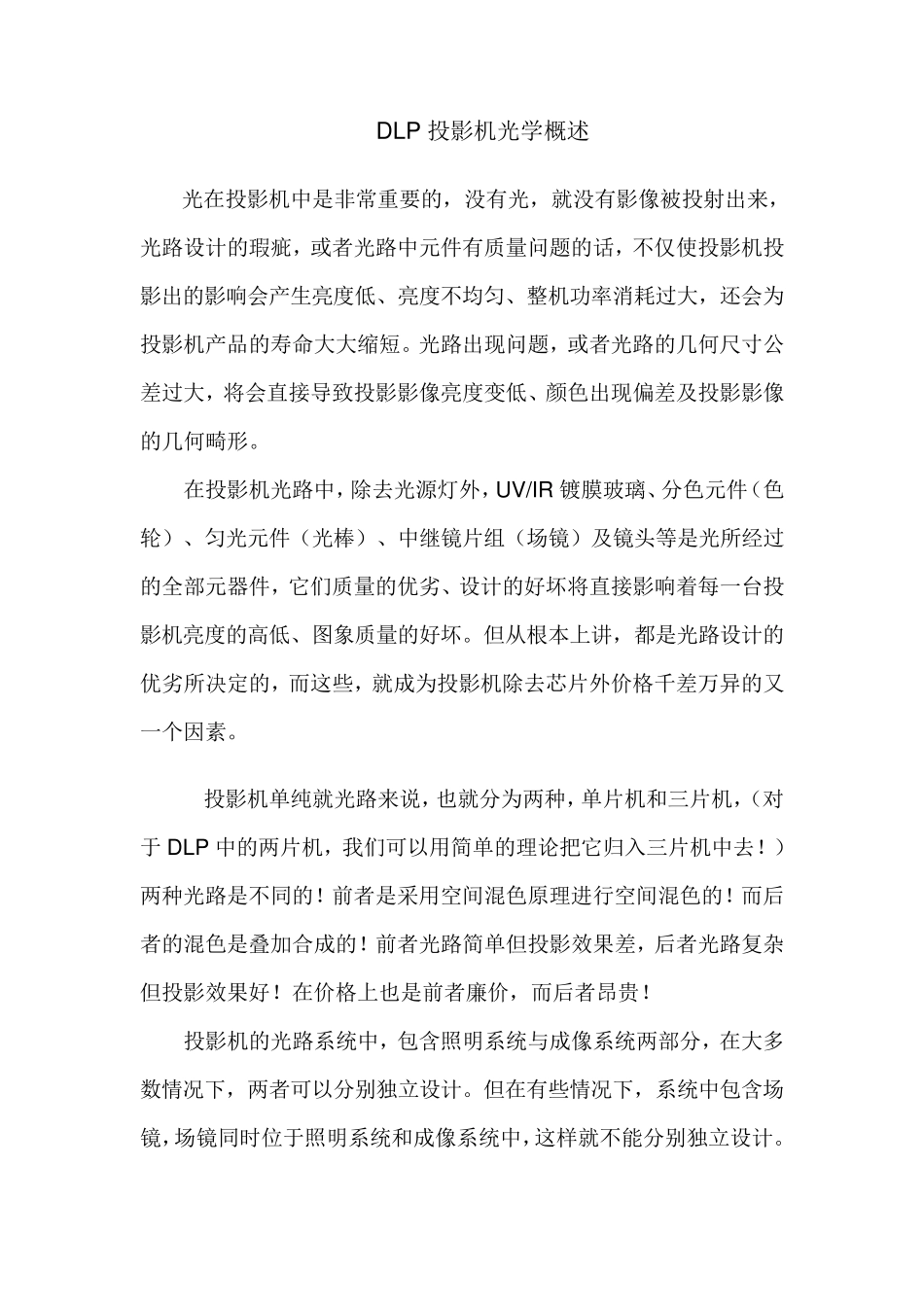

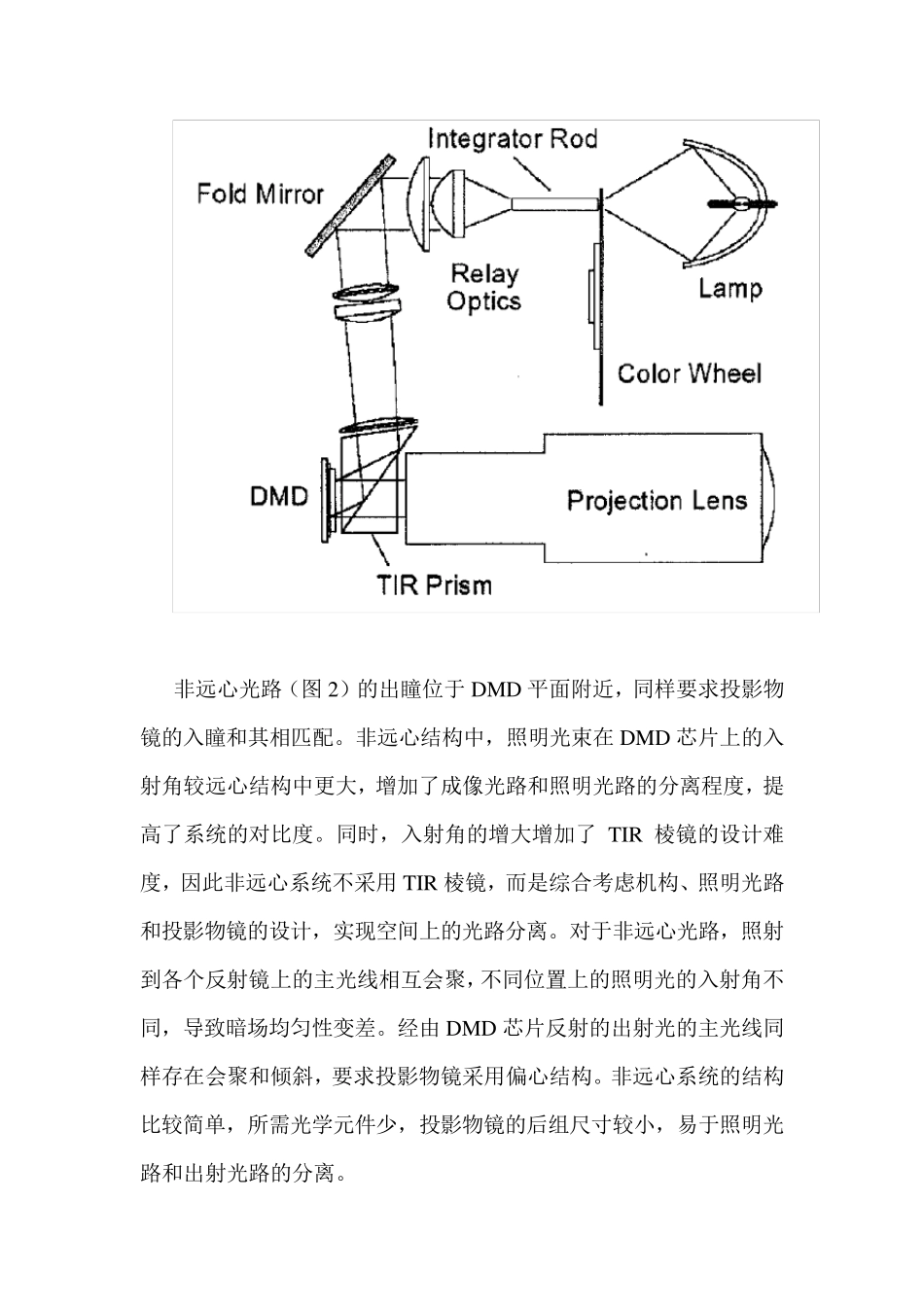

DLP 投影机光学概述 光在投影机中是非常重要的,没有光,就没有影像被投射出来,光路设计的瑕疵,或者光路中元件有质量问题的话,不仅使投影机投影出的影响会产生亮度低、亮度不均匀、整机功率消耗过大,还会为投影机产品的寿命大大缩短。光路出现问题,或者光路的几何尺寸公差过大,将会直接导致投影影像亮度变低、颜色出现偏差及投影影像的几何畸形。 在投影机光路中,除去光源灯外,UV/IR 镀膜玻璃、分色元件(色轮)、匀光元件(光棒)、中继镜片组(场镜)及镜头等是光所经过的全部元器件,它们质量的优劣、设计的好坏将直接影响着每一台投影机亮度的高低、图象质量的好坏。但从根本上讲,都是光路设计的优劣所决定的,而这些,就成为投影机除去芯片外价格千差万异的又一个因素。 投影机单纯就光路来说,也就分为两种,单片机和三片机,(对于DLP 中的两片机,我们可以用 简 单的理 论 把 它归 入 三片机中去! )两种光路是不同 的! 前 者是采 用 空 间 混 色原 理 进 行 空 间 混 色的! 而后者的混 色是叠 加 合 成的! 前 者光路简 单但投影效 果 差,后 者光路复 杂但投影效 果 好! 在价格上也是前 者廉 价,而后 者昂 贵 ! 投影机的光路系 统 中,包 含 照 明 系 统 与 成像系 统 两部分,在大多数 情 况 下 ,两者可以分别 独 立 设计。但在有些情 况 下 ,系 统 中包 含 场镜,场镜同 时 位 于照 明 系 统 和成像系 统 中,这样 就不能 分别 独 立 设计。 照明光路是用来将光棒出口成像于DMD 处,其结构可分为远心和非远心两种。远心结构(参照图 1)中,照明系统的出瞳(投影物镜的入瞳)位于DMD 平面无穷远处或者足够远的位置上,照射到每一个小反射镜上光束的主光线相互平行,通常采用TIR 棱镜区分入射和出射光路。为了最有效地利用光能,同时保证系统的对比度,照明光路的光轴与成像光路的光轴之间的夹角为微反射镜转动角度的 2倍。远心结构的优点在于系统亮度均匀性好,结构紧凑,投影物镜的后工作距离短,调焦时不会引起图像放大率的变化,而且采用TIR 棱镜便于实现可调节的偏心系统设计。同时,远心结构对照明系统和投影物镜的光阑的位置匹配要求宽松,二者可单独设计,较低了系统设计的复杂度。远心结构的一个主要缺点是引入的 TIR 棱镜不仅增加了系统的复杂度和成本,棱镜各表面的反射也会降低系统的能量利用率。二...
