DMR协议中文翻译

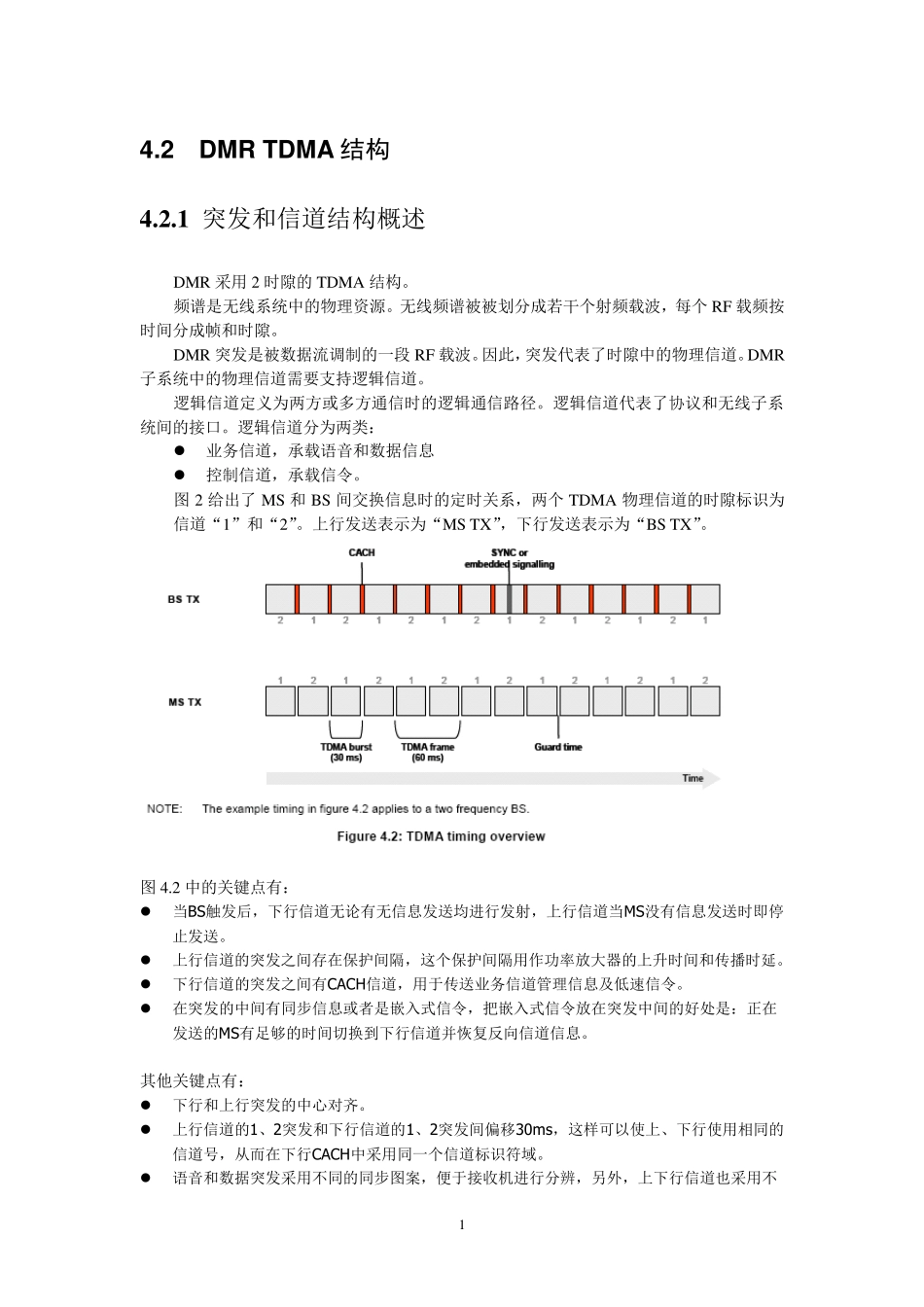

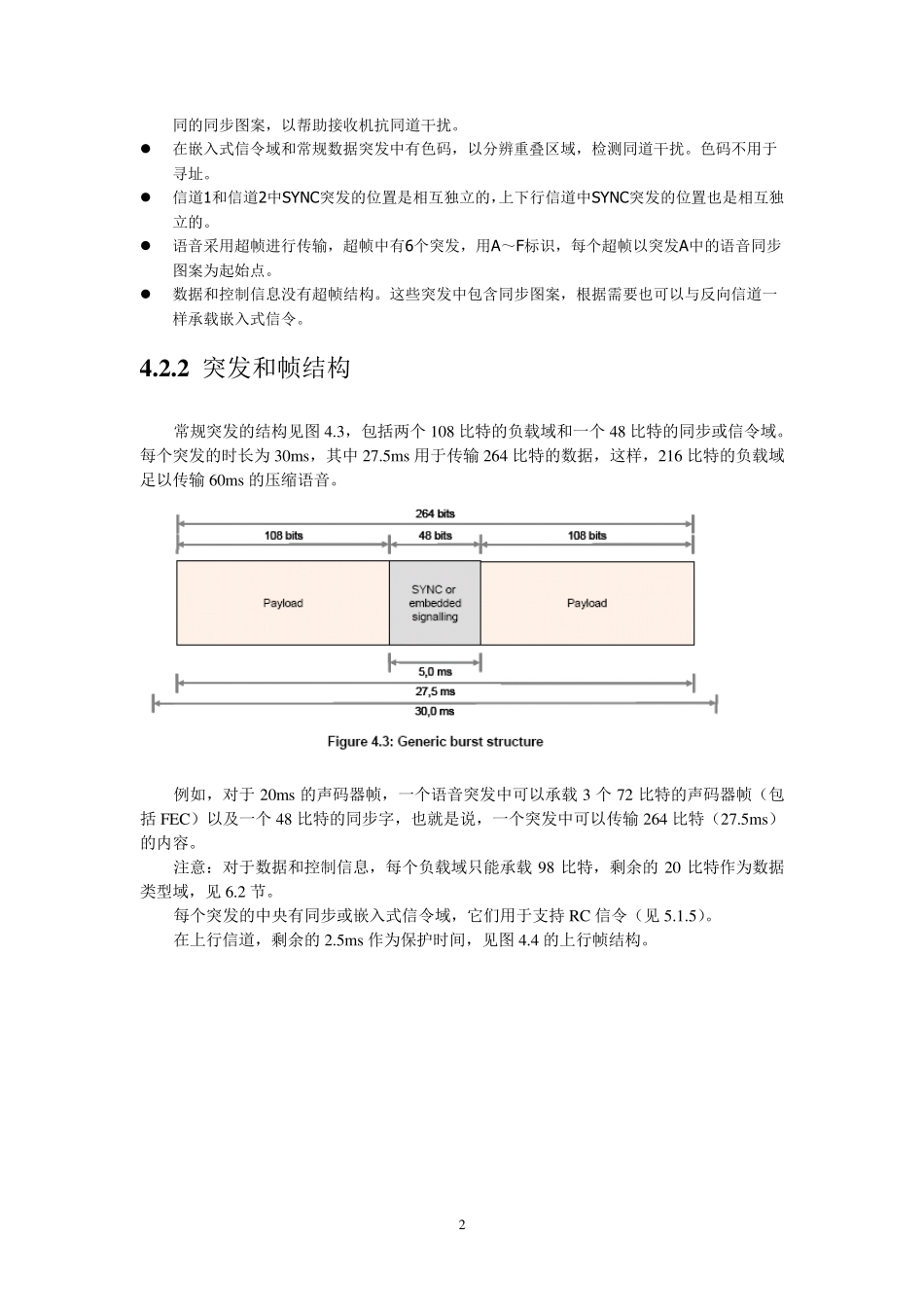

1 4.2 DMR TDMA 结构 4 .2 .1 突发和信道结构概述 DMR 采用2 时隙的TDMA 结构。 频谱是无线系统中的物理资源。无线频谱被被划分成若干个射频载波，每个RF 载频按时间分成帧和时隙。 DMR 突发是被数据流调制的一段RF 载波。因此，突发代表了时隙中的物理信道。DMR子系统中的物理信道需要支持逻辑信道。 逻辑信道定义为两方或多方通信时的逻辑通信路径。逻辑信道代表了协议和无线子系统间的接口。逻辑信道分为两类：  业务信道，承载语音和数据信息  控制信道，承载信令。 图2 给出了MS 和BS 间交换信息时的定时关系，两个TDMA 物理信道的时隙标识为信道“1”和“2”。上行发送表示为“MS TX”，下行发送表示为“BS TX”。 图4.2 中的关键点有：  当BS触发后，下行信道无论有无信息发送均进行发射，上行信道当MS没有信息发送时即停止发送。  上行信道的突发之间存在保护间隔，这个保护间隔用作功率放大器的上升时间和传播时延。  下行信道的突发之间有CACH信道，用于传送业务信道管理信息及低速信令。  在突发的中间有同步信息或者是嵌入式信令，把嵌入式信令放在突发中间的好处是：正在发送的MS有足够的时间切换到下行信道并恢复反向信道信息。 其他关键点有：  下行和上行突发的中心对齐。  上行信道的1、2突发和下行信道的1、2突发间偏移30ms，这样可以使上、下行使用相同的信道号，从而在下行CACH中采用同一个信道标识符域。  语音和数据突发采用不同的同步图案，便于接收机进行分辨，另外，上下行信道也采用不 2 同的同步图案，以帮助接收机抗同道干扰。  在嵌入式信令域和常规数据突发中有色码，以分辨重叠区域，检测同道干扰。色码不用于寻址。  信道1和信道2中SYNC突发的位置是相互独立的，上下行信道中SYNC突发的位置也是相互独立的。  语音采用超帧进行传输，超帧中有6个突发，用A～F标识，每个超帧以突发A中的语音同步图案为起始点。  数据和控制信息没有超帧结构。这些突发中包含同步图案，根据需要也可以与反向信道一样承载嵌入式信令。 4 .2 .2 突发和帧结构 常规突发的结构见图4.3，包括两个 108 比特的负载域和一个 48 比特的同步或信令域。每个突发的时长为 30ms，其中 27.5ms用于传输 264 比特的数据，这样，216 比特的负载域足以传输 60ms的压缩语音。 例如，对于 20ms的声码器帧，一个语音突发中可以承载 3 个 72 比特...
