DMTO工艺

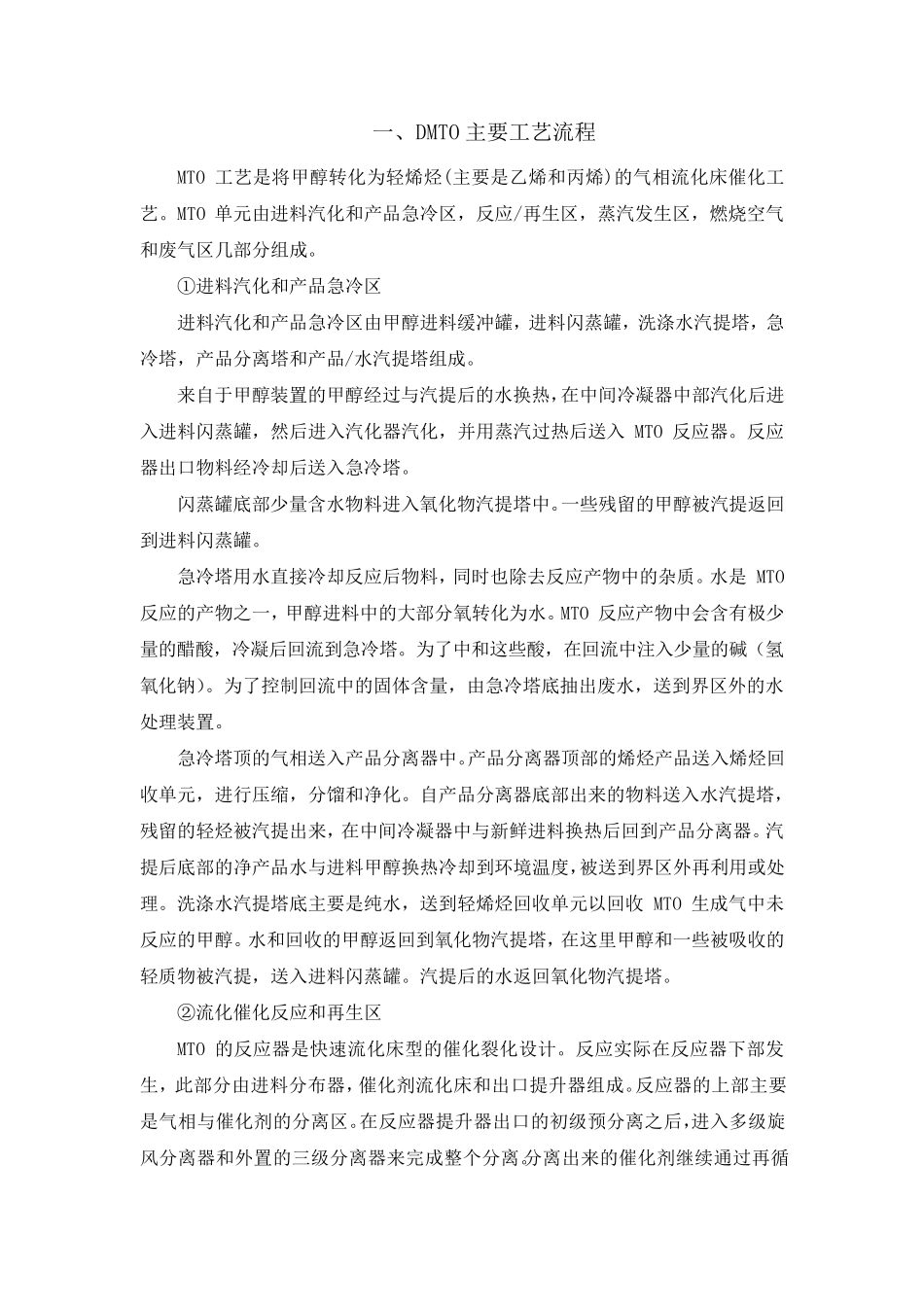

DMTO工艺_第1页
1/7

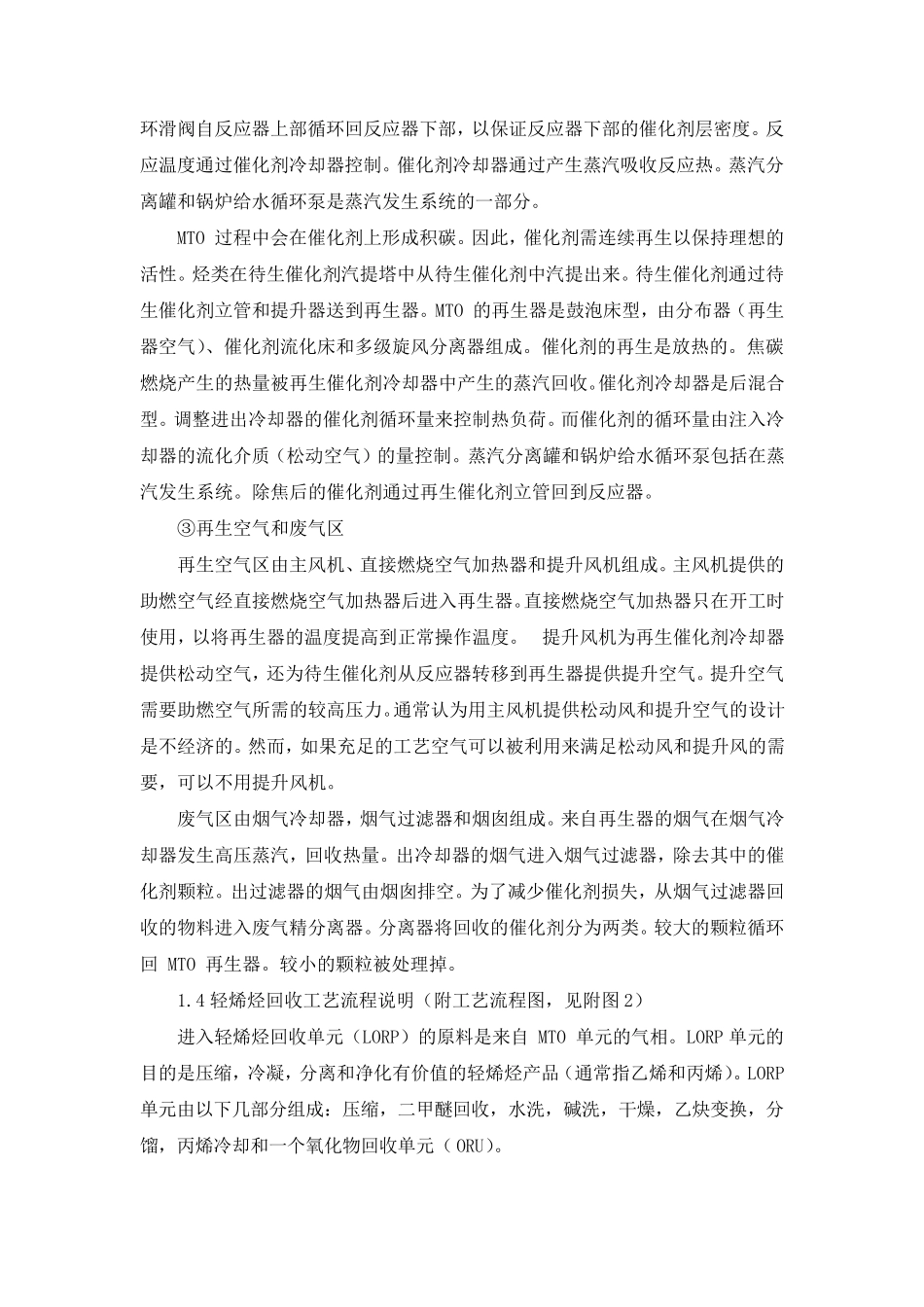

DMTO工艺_第2页
2/7

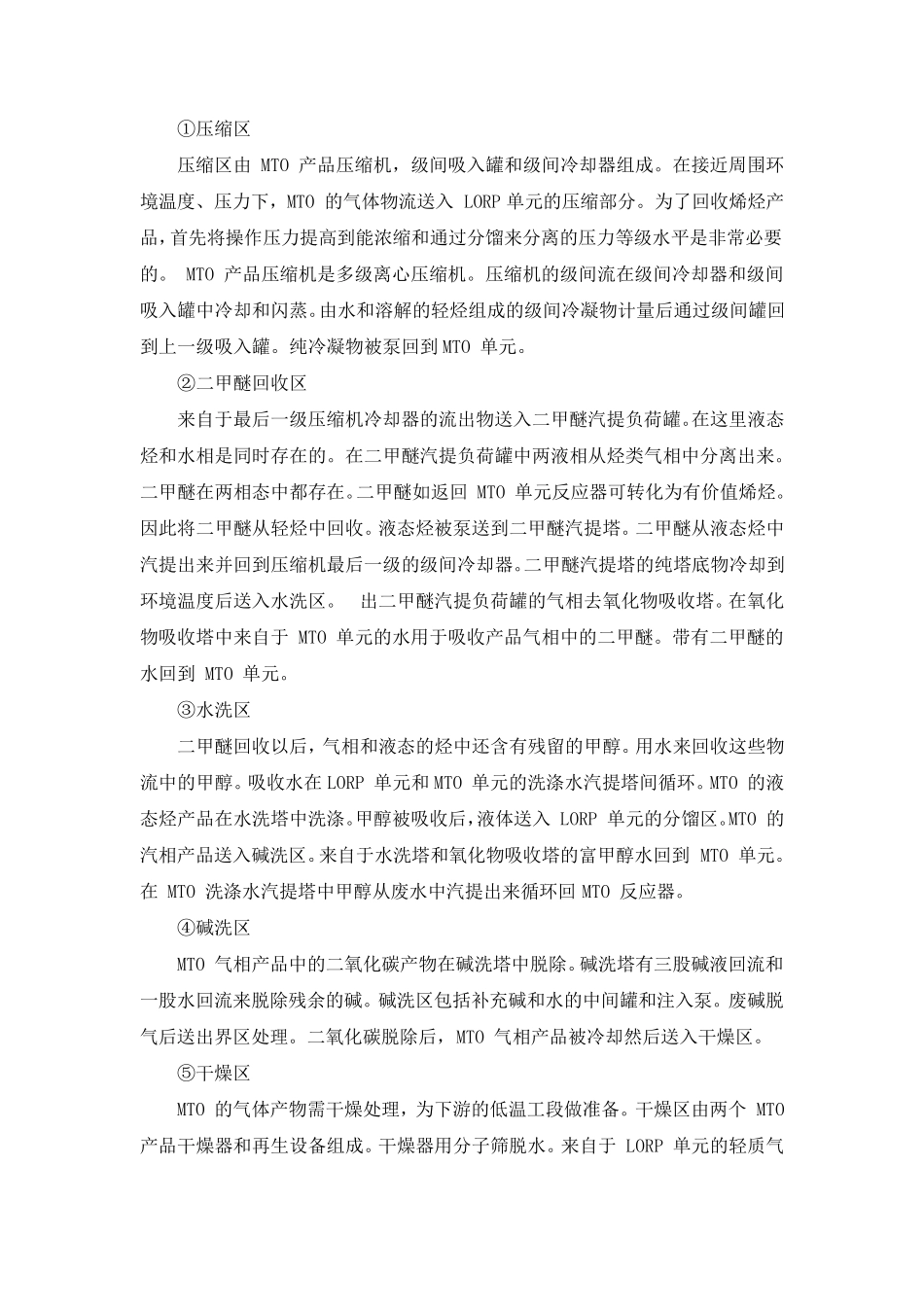

DMTO工艺_第3页
3/7
一、DMTO 主要工艺流程 MTO 工艺是将甲醇转化为轻烯烃(主要是乙烯和丙烯)的气相流化床催化工艺。MTO 单元由进料汽化和产品急冷区,反应/再生区,蒸汽发生区,燃烧空气和废气区几部分组成。 ①进料汽化和产品急冷区 进料汽化和产品急冷区由甲醇进料缓冲罐,进料闪蒸罐,洗涤水汽提塔,急冷塔,产品分离塔和产品/水汽提塔组成。 来自于甲醇装置的甲醇经过与汽提后的水换热,在中间冷凝器中部汽化后进入进料闪蒸罐,然后进入汽化器汽化,并用蒸汽过热后送入 MTO 反应器。反应器出口物料经冷却后送入急冷塔。 闪蒸罐底部少量含水物料进入氧化物汽提塔中。一些残留的甲醇被汽提返回到进料闪蒸罐。 急冷塔用水直接冷却反应后物料,同时也除去反应产物中的杂质。水是 MTO 反应的产物之一,甲醇进料中的大部分氧转化为水。MTO 反应产物中会含有极少量的醋酸,冷凝后回流到急冷塔。为了中和这些酸,在回流中注入少量的碱(氢氧化钠)。为了控制回流中的固体含量,由急冷塔底抽出废水,送到界区外的水处理装置。 急冷塔顶的气相送入产品分离器中。产品分离器顶部的烯烃产品送入烯烃回收单元,进行压缩,分馏和净化。自产品分离器底部出来的物料送入水汽提塔,残留的轻烃被汽提出来,在中间冷凝器中与新鲜进料换热后回到产品分离器。汽提后底部的净产品水与进料甲醇换热冷却到环境温度,被送到界区外再利用或处理。洗涤水汽提塔底主要是纯水,送到轻烯烃回收单元以回收 MTO 生成气中未反应的甲醇。水和回收的甲醇返回到氧化物汽提塔,在这里甲醇和一些被吸收的轻质物被汽提,送入进料闪蒸罐。汽提后的水返回氧化物汽提塔。 ②流化催化反应和再生区 MTO 的反应器是快速流化床型的催化裂化设 计 。反应实 际 在反应器下 部发生,此 部分由进料分布 器,催化剂 流化床和出口提升 器组成。反应器的上 部主要是气相与催化剂 的分离区。在反应器提升 器出口的初 级 预 分离之后,进入多 级 旋风 分离器和外置的三 级 分离器来完 成整 个 分离。分离出来的催化剂 继 续 通 过再循环滑阀自反应器上部循环回反应器下部,以保证反应器下部的催化剂层密度。反应温度通过催化剂冷却器控制。催化剂冷却器通过产生蒸汽吸收反应热。蒸汽分离罐和锅炉给水循环泵是蒸汽发生系统的一部分。 MTO 过程中会在催化剂上形成积碳。因此,催化剂需连续再生以保持理想的活性。烃类在待生催化剂汽提塔中从待生催化剂中汽提出来。待生催...
