DS18B20温度传感器使用方法以及代码

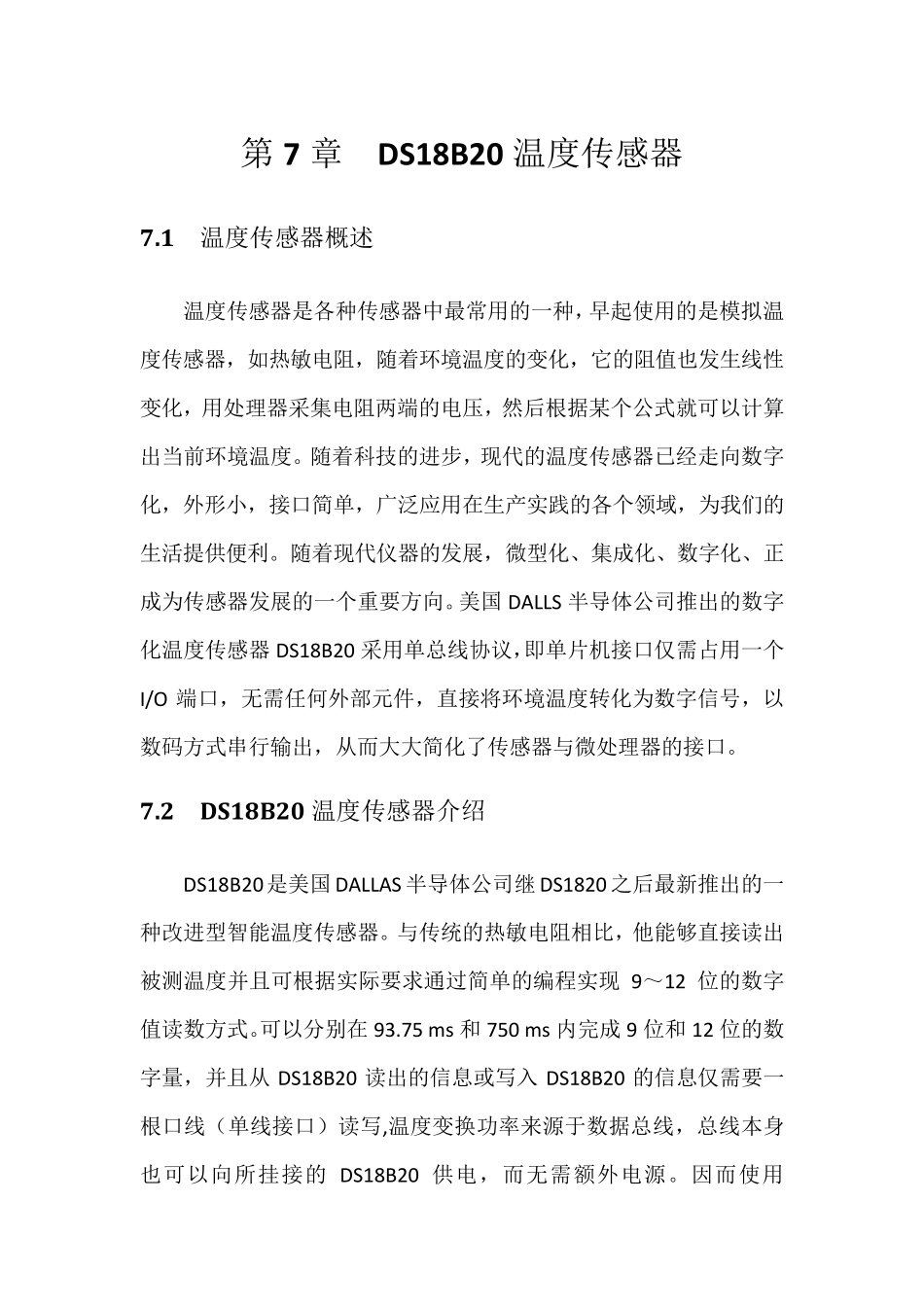

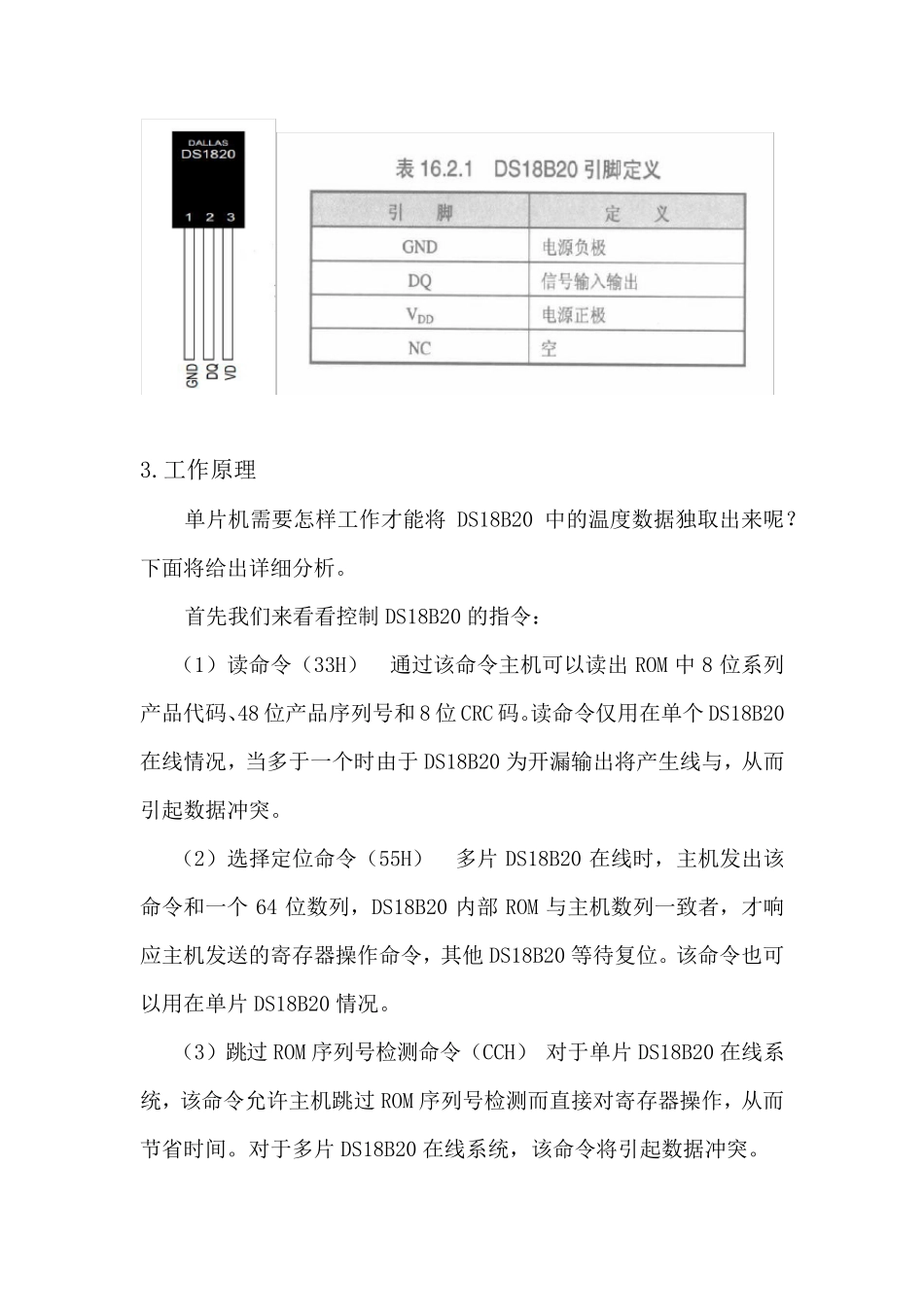

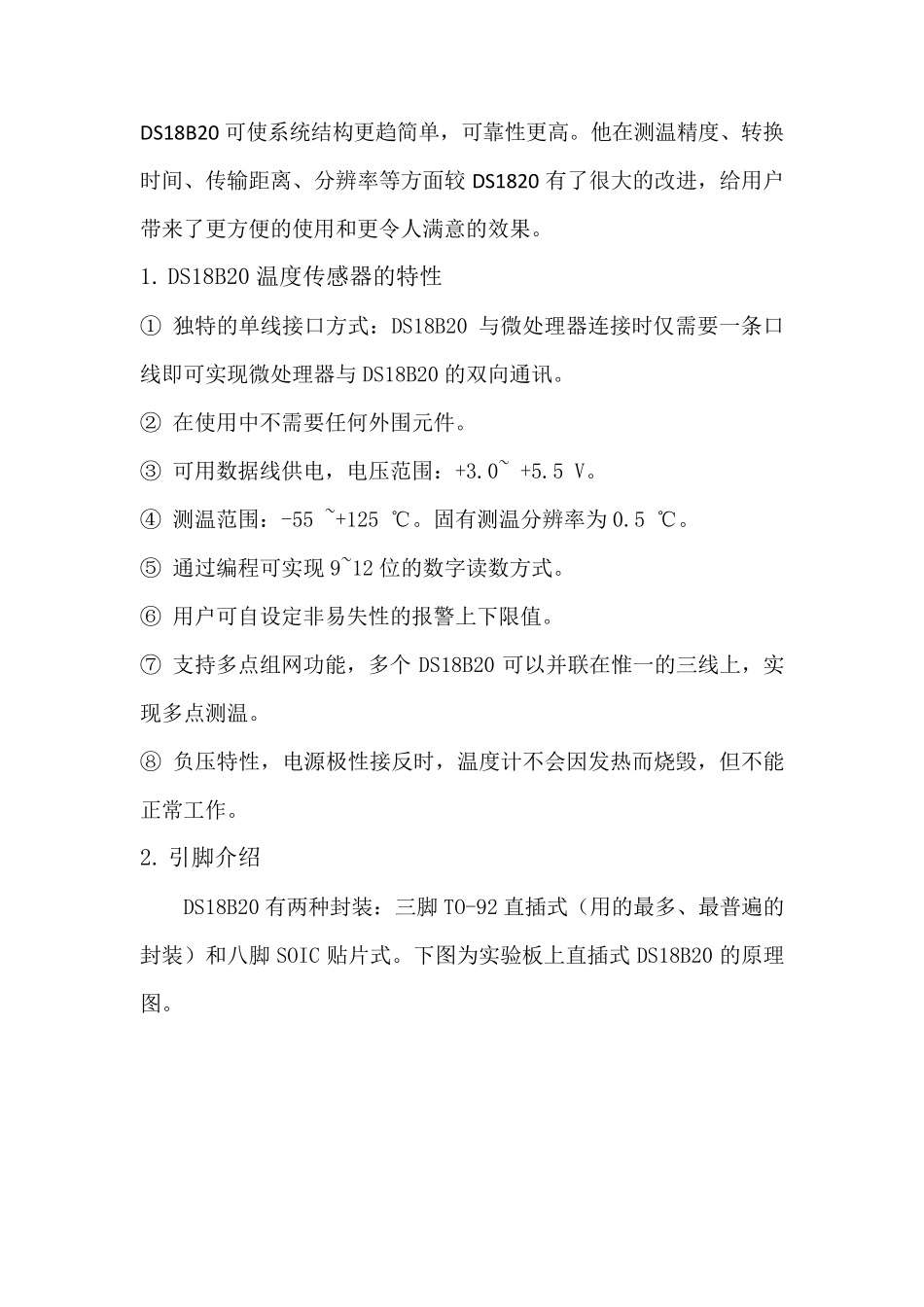

第7 章 DS18B20 温度传感器 7.1 温度传感器概述 温度传感器是各种传感器中最常用的一种，早起使用的是模拟温度传感器，如热敏电阻，随着环境温度的变化，它的阻值也发生线性变化，用处理器采集电阻两端的电压，然后根据某个公式就可以计算出当前环境温度。随着科技的进步，现代的温度传感器已经走向数字化，外形小，接口简单，广泛应用在生产实践的各个领域，为我们的生活提供便利。随着现代仪器的发展，微型化、集成化、数字化、正成为传感器发展的一个重要方向。美国 DALLS 半导体公司推出的数字化温度传感器DS18B20 采用单总线协议，即单片机接口仅需占用一个I/O 端口，无需任何外部元件，直接将环境温度转化为数字信号，以数码方式串行输出，从而大大简化了传感器与微处理器的接口。 7.2 DS18B20 温度传感器介绍 DS18B20是美国 DALLAS 半导体公司继 DS1820 之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12 位的数字值读数方式。可以分别在93.75 ms和 750 ms内完成 9 位和 12 位的数字量，并且从 DS18B20 读出的信息或写入 DS18B20 的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20 供电，而无需额外电源。因而使用 DS18B20 可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较DS1820 有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。 1. DS18B20 温度传感器的特性 ① 独特的单线接口方式：DS18B20 与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20 的双向通讯。 ② 在使用中不需要任何外围元件。 ③ 可用数据线供电，电压范围：+3.0~ +5.5 V。 ④ 测温范围：-55 ~+125 ℃。固有测温分辨率为 0.5 ℃。 ⑤ 通过编程可实现9~12 位的数字读数方式。 ⑥ 用户可自设定非易失性的报警上下限值。 ⑦ 支持多点组网功能，多个DS18B20 可以并联在惟一的三线上，实现多点测温。 ⑧ 负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。 2. 引脚介绍 DS18B20 有两 种 封 装 ：三脚TO-92 直 插 式（ 用的最 多、最 普 遍 的封 装 ） 和八 脚SOIC 贴 片 式。下图 为实验 板 上直 插 式DS18B20 的原 理图 。 3.工作原理 单片机需要怎样工作...
