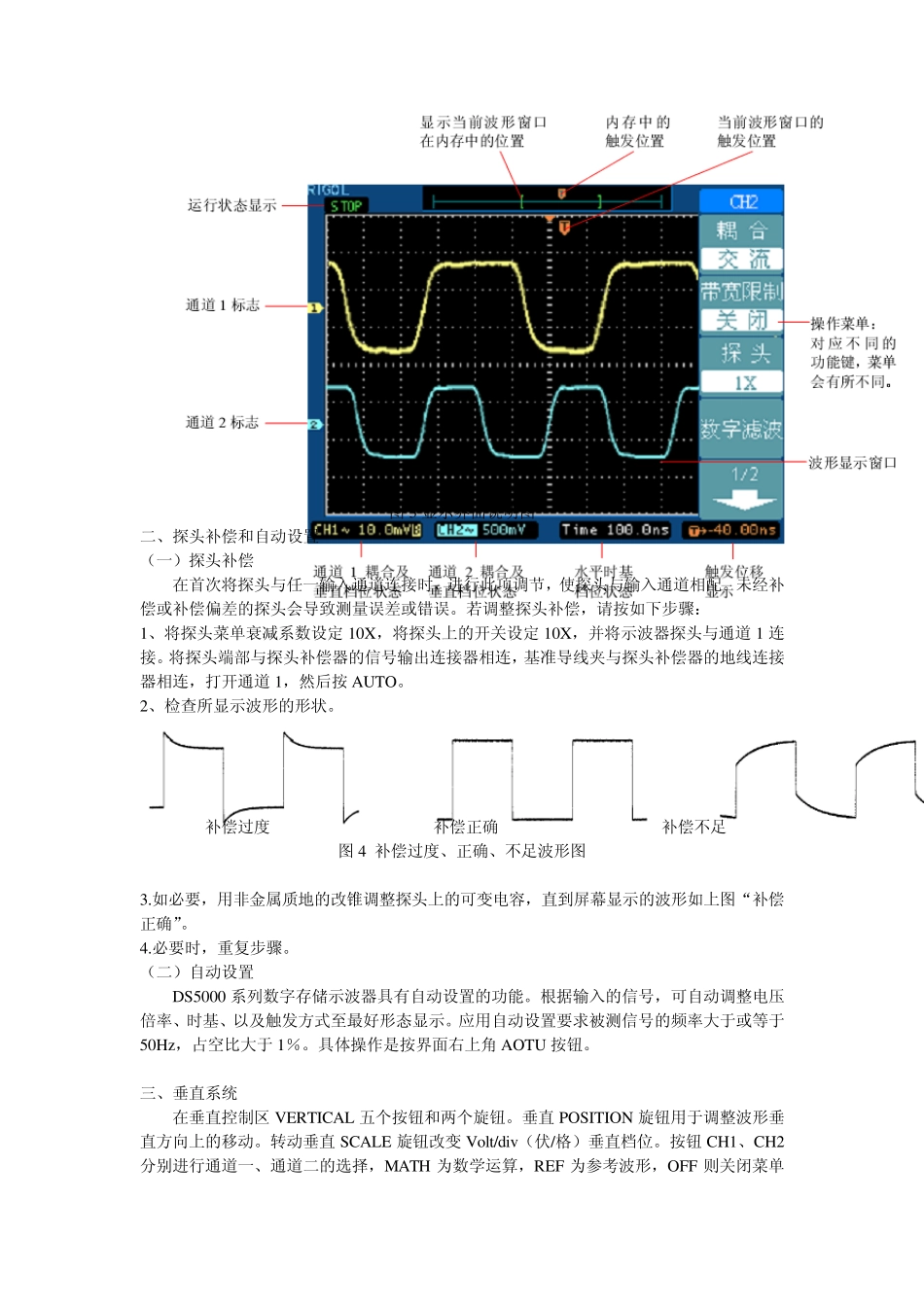

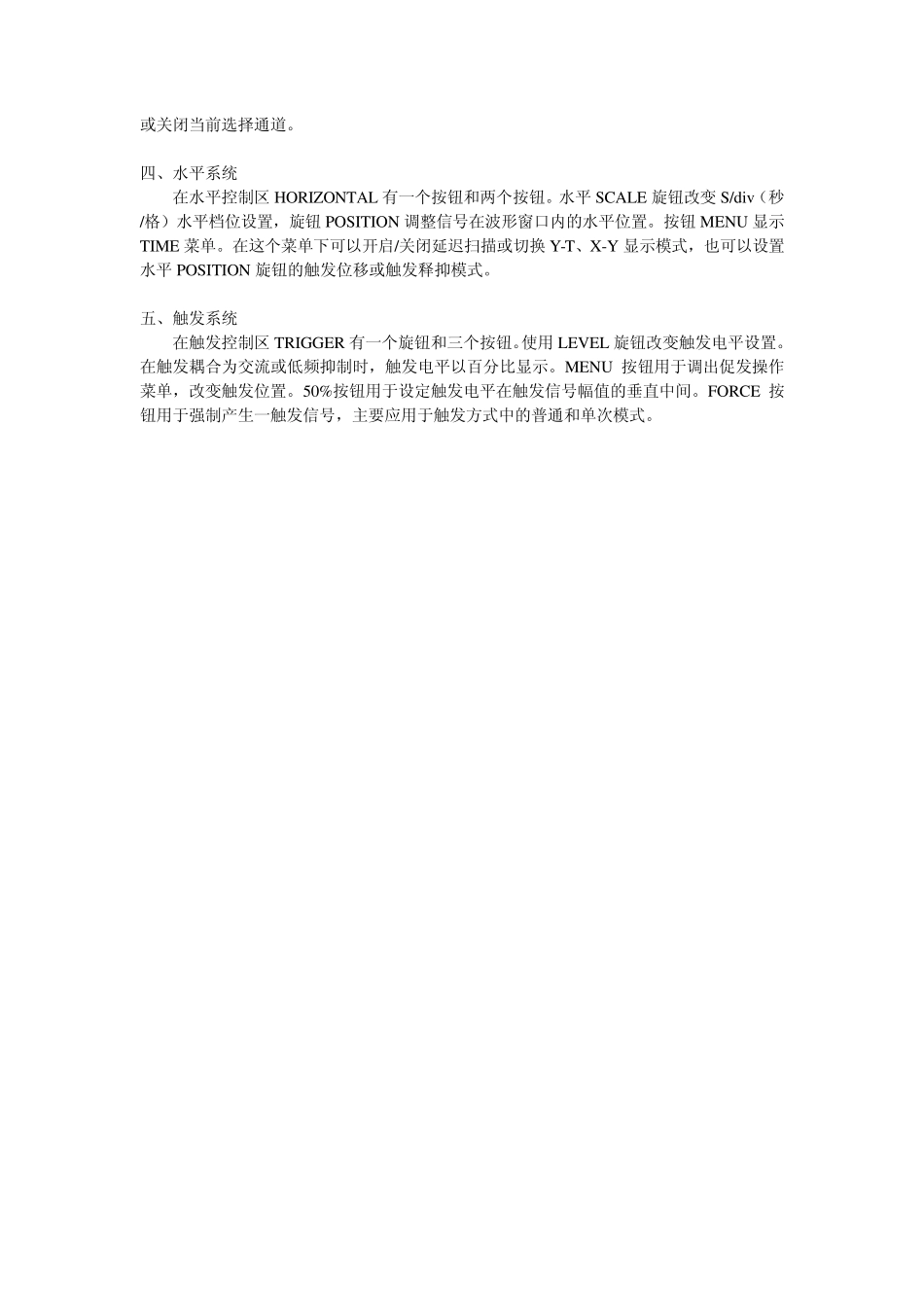

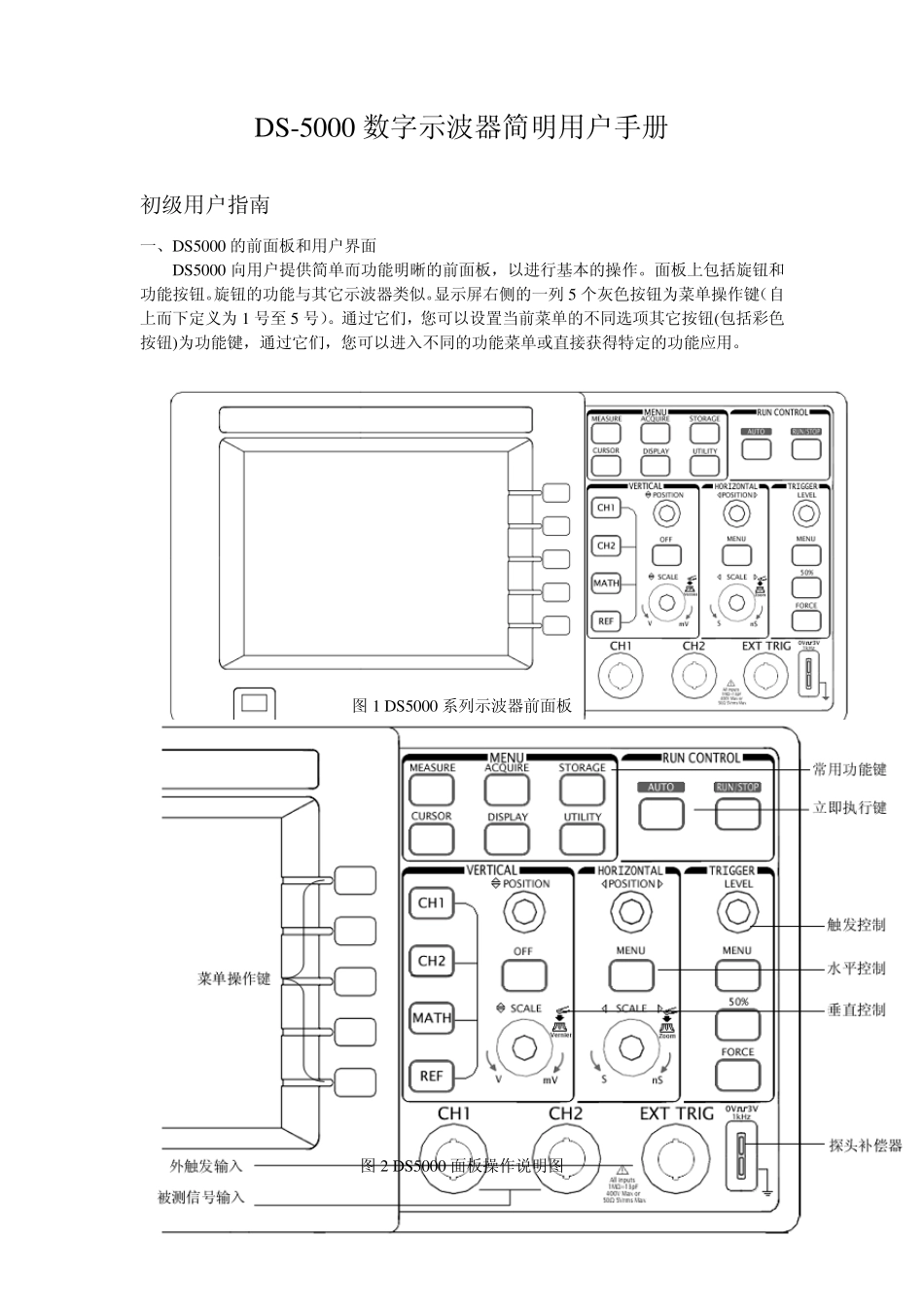

DS-5000 数字示波器简明用户手册 初级用户指南 一、DS5000 的前面板和用户界面 DS5000 向用户提供简单而功能明晰的前面板，以进行基本的操作。面板上包括旋钮和功能按钮。旋钮的功能与其它示波器类似。显示屏右侧的一列 5 个灰色按钮为菜单操作键（自上而下定义为 1 号至 5 号）。通过它们，您可以设置当前菜单的不同选项其它按钮(包括彩色按钮)为功能键，通过它们，您可以进入不同的功能菜单或直接获得特定的功能应用。 图 1 DS5000 系列示波器前面板 图 2 DS5000 面板操作说明图 图3 显示界面说明图 二、探头补偿和自动设置 （一）探头补偿 在首次将探头与任一输入通道连接时，进行此项调节，使探头与输入通道相配。未经补偿或补偿偏差的探头会导致测量误差或错误。若调整探头补偿，请按如下步骤： 1、将探头菜单衰减系数设定10X，将探头上的开关设定10X，并将示波器探头与通道1 连接。将探头端部与探头补偿器的信号输出连接器相连，基准导线夹与探头补偿器的地线连接器相连，打开通道1，然后按AUTO。 2、检查所显示波形的形状。 补偿过度 补偿正确 补偿不足 图4 补偿过度、正确、不足波形图 3.如必要，用非金属质地的改锥调整探头上的可变电容，直到屏幕显示的波形如上图“补偿正确”。 4.必要时，重复步骤。 （二）自动设置 DS5000 系列数字存储示波器具有自动设置的功能。根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。应用自动设置要求被测信号的频率大于或等于50Hz，占空比大于 1％。具体操作是按界面右上角 AOTU 按钮。 三、垂直系统 在垂直控制区 VERTICAL 五个按钮和两个旋钮。垂直POSITION 旋钮用于调整波形垂直方向上的移动。转动垂直SCALE 旋钮改变Volt/div（伏/格）垂直档位。按钮 CH1、CH2分别进行通道一、通道二的选择，MATH 为数学运算，REF 为参考波形，OFF 则关闭菜单 或关闭当前选择通道。 四、水平系统 在水平控制区 HORIZONTAL 有一个按钮和两个按钮。水平 SCALE 旋钮改变 S/div（秒/格）水平档位设置，旋钮 POSITION 调整信号在波形窗口内的水平位置。按钮 MENU 显示TIME 菜单。在这个菜单下可以开启/关闭延迟扫描或切换 Y-T、X-Y 显示模式，也可以设置水平 POSITION 旋钮的触发位移或触发释抑模式。 五、触发系统 在触发控制区 TRIGGER 有一个旋钮和三个按钮。使用 LEVEL 旋钮改变触发电平设置。在触发耦合为交流或...
