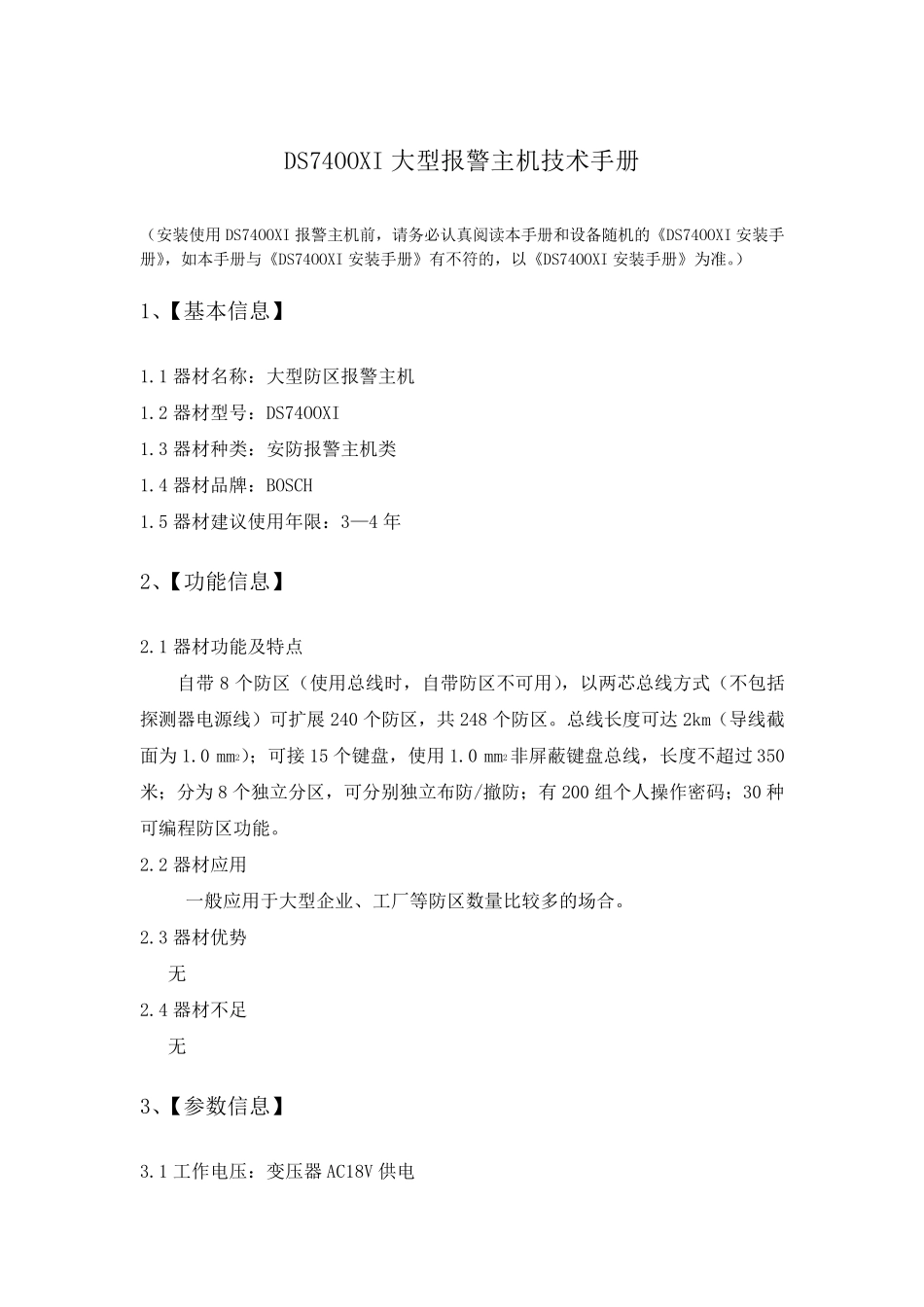

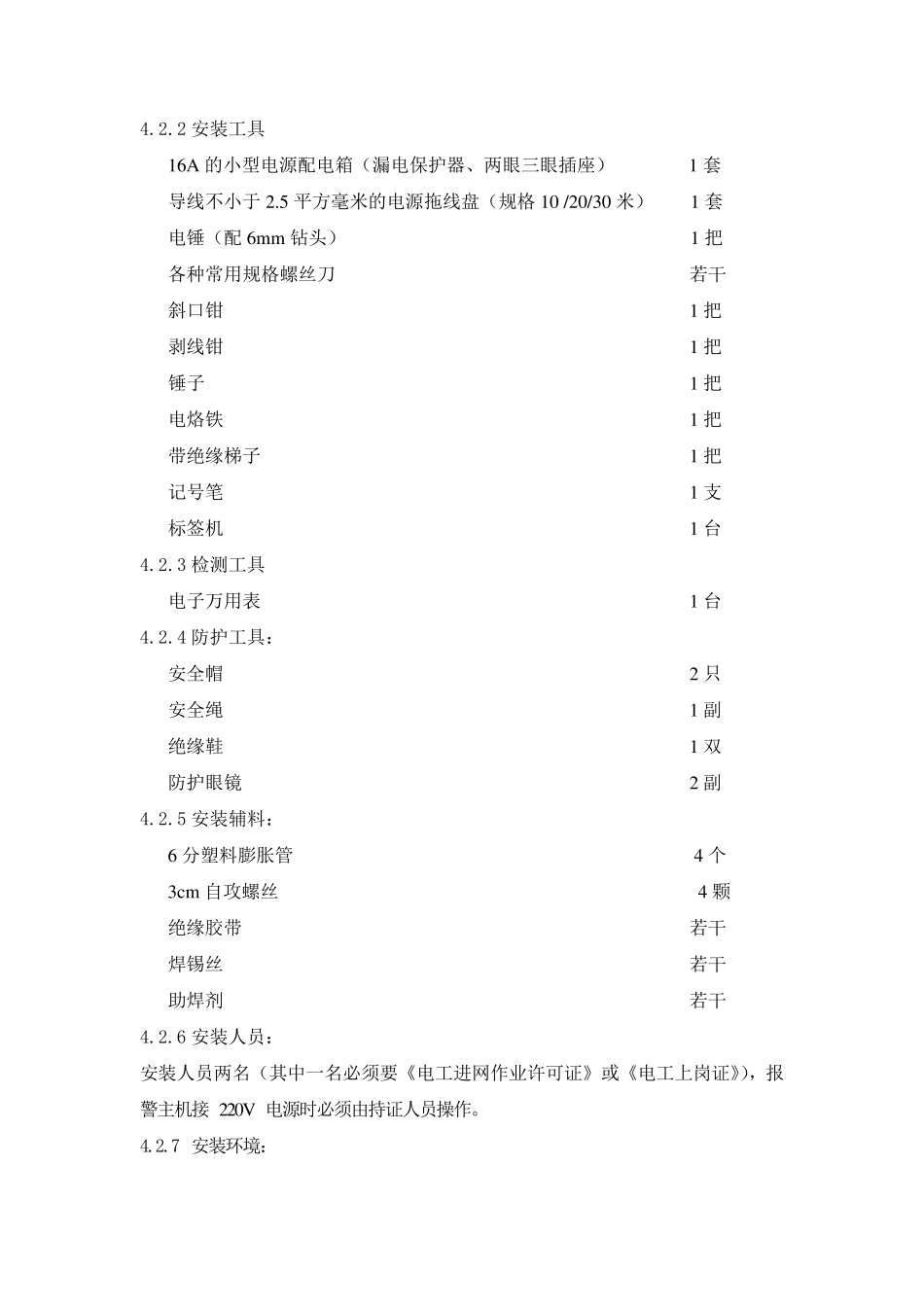

DS74OOXI 大型报警主机技术手册 （安装使用DS74OOXI 报警主机前，请务必认真阅读本手册和设备随机的《DS74OOXI 安装手册》，如本手册与《DS74OOXI 安装手册》有不符的，以《DS74OOXI 安装手册》为准。） 1、【基本信息】 1.1 器材名称：大型防区报警主机 1.2 器材型号：DS74OOXI 1.3 器材种类：安防报警主机类 1.4 器材品牌：BOSCH 1.5 器材建议使用年限：3—4 年 2、【功能信息】 2.1 器材功能及特点 自带 8 个防区（使用总线时，自带防区不可用），以两芯总线方式（不包括探测器电源线）可扩展 240 个防区，共 248 个防区。总线长度可达 2km（导线截面为1.0 mm2）；可接 15 个键盘，使用1.0 mm2非屏蔽键盘总线，长度不超过 350米；分为8 个独立分区，可分别独立布防/撤防；有200 组个人操作密码；30 种可编程防区功能。 2.2 器材应用 一般应用于大型企业、工厂等防区数量比较多的场合。 2.3 器材优势 无 2.4 器材不足 无 3、【参数信息】 3.1 工作电压：变压器AC18V 供电 3.2 后备电源：DC12V 7Ah 3.3 输入功率：50W，50Hz/60Hz 3.4 主板耗电：静态175mA 报警状态250 mA 3.5 报警输出口：DC12V，175 mA 3.6 环境温度：报警主机周围温度范围-25℃~50℃。 3.7 工作湿度：相对湿度≦90%。 3.8 防水性能：防水性能差，只适合室内安装。 4、【使用信息】 4.1 器材功能检验内容 4.1.1 在正常工作环境状态下，给主机上电，是否能正常开启。 4.1.2 对主机进行复位操作，确定主机是否已经复位。 4.1.3 确定电话口是否能进行拨号。 4.2 器材安装条件： 4.2.1 主材准备 报警主机箱（内含变压器、220V 交流电接线端子及保险丝管） 1 只 DS7400 主板 1 块 控制键盘 DS7447 1 只 双总线驱动模块 DS7436 1 块 单防区模块 DS7457I (根据系统设计的防区数) N 只 防拆开关 1 只 锁（钥匙） 1 套 板载电阻 2.2k 欧姆线尾电阻 8 个 单防区模块 DS7457I 电阻 (根据系统设计的防区数) N 个 12V7AN 蓄电池 （另配） 1 块 4.2.2 安装工具 16A 的小型电源配电箱（漏电保护器、两眼三眼插座） 1 套 导线不小于 2.5 平方毫米的电源拖线盘（规格 10 /20/30 米） 1 套 电锤（配6m m 钻头） 1 把 各种常用规格螺丝刀 若干 斜口钳 1 把 剥线钳 1 把 锤子 1 把 电烙铁 1 把 带绝缘梯子 1 把 记号笔 1 支 ...
