DSP实验手册实验七AD采样与DA输出实验

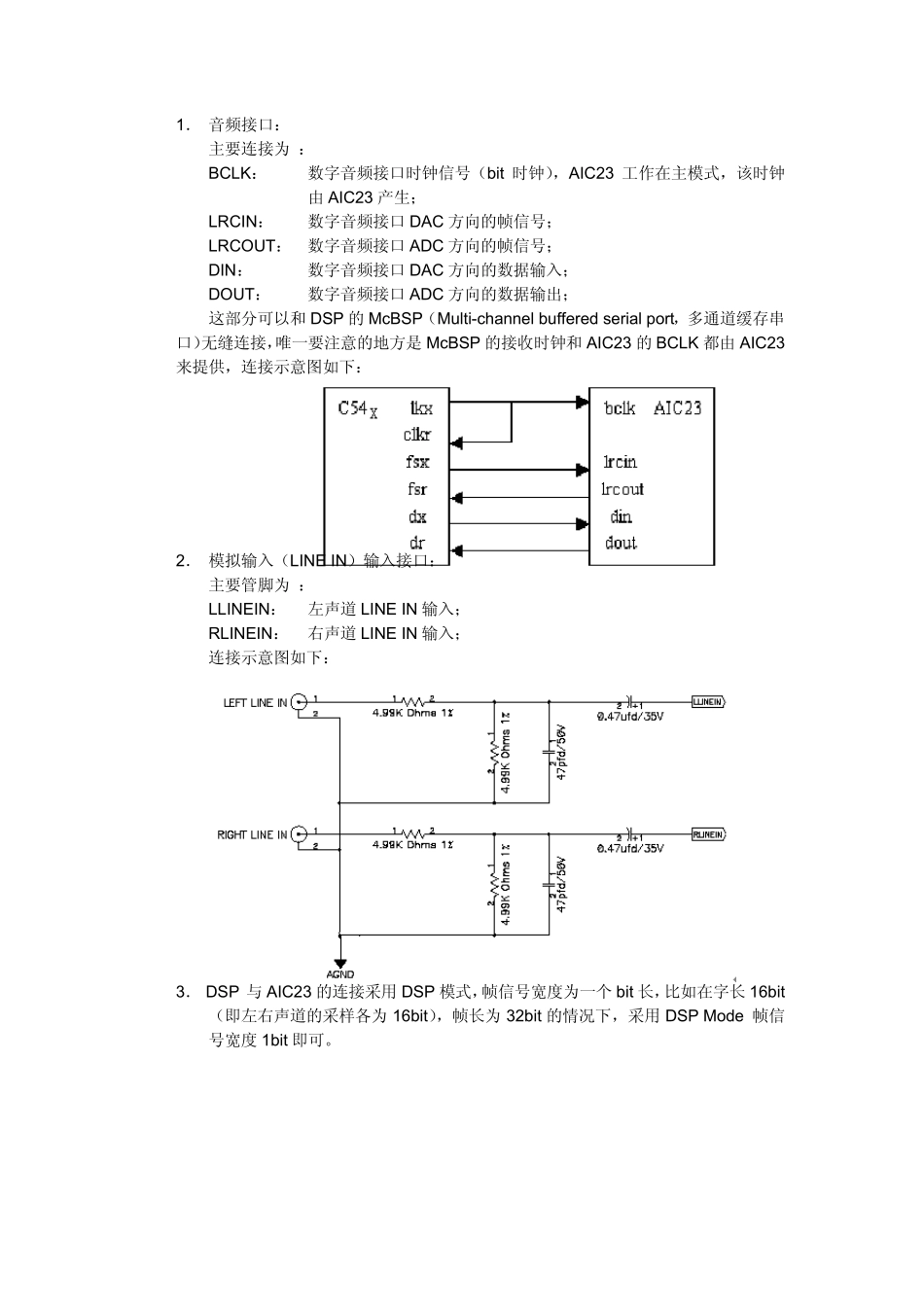

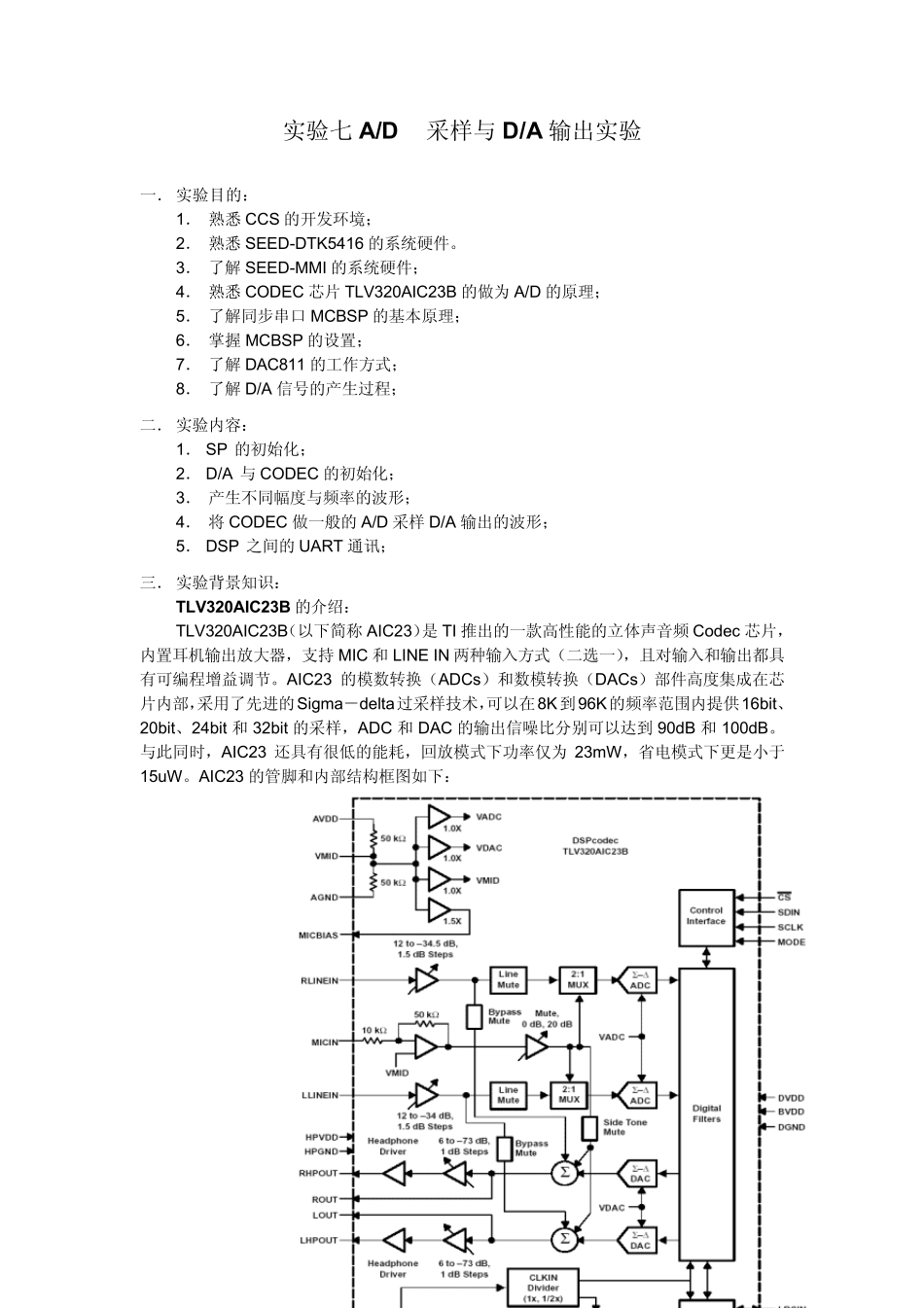

实 验 七 A/D采 样 与 D/A 输 出 实 验 一 ． 实 验 目 的 ： 1． 熟 悉 CCS 的 开 发 环 境 ； 2． 熟 悉 SEED-DTK5416 的 系 统 硬 件 。 3． 了 解 SEED-MMI 的 系 统 硬 件 ； 4． 熟 悉 CODEC 芯 片 TLV320AIC23B 的 做 为 A/D 的 原 理 ； 5． 了 解 同 步 串 口 MCBSP 的 基 本 原 理 ； 6． 掌 握 MCBSP 的 设 置 ； 7． 了 解 DAC811 的 工 作 方 式 ； 8． 了 解 D/A 信 号 的 产 生 过 程 ； 二 ． 实 验 内 容 ： 1． SP 的 初 始 化 ； 2． D/A 与 CODEC 的 初 始 化 ； 3． 产 生 不 同 幅 度 与 频 率 的 波 形 ； 4． 将 CODEC 做 一 般 的 A/D 采 样 D/A 输 出 的 波 形 ； 5． DSP 之 间 的 UART 通 讯 ； 三 ． 实 验 背 景 知 识 ： TLV320AIC23B 的 介 绍 ： TLV320AIC23B（ 以 下 简 称 AIC23）是 TI 推 出 的 一 款 高 性 能 的 立 体 声 音 频 Codec 芯 片 ，内 置 耳 机 输 出 放 大 器 ， 支 持 MIC 和 LINE IN 两 种 输 入 方 式 （ 二 选 一 ）， 且 对 输 入 和 输 出 都 具有 可 编 程 增 益 调 节 。 AIC23 的 模 数 转 换 （ ADCs） 和 数 模 转 换 （ DACs） 部 件 高 度 集 成 在 芯片 内 部 ，采 用 了 先进的 Sigma－delta过 采 样 技术，可 以 在 8K到96K的 频 率 范围内 提供16bit、20bit、24bit 和 32bit 的 采 样 ， ADC 和 DAC 的 输 出 信 噪比分别可 以 达到90dB 和 100dB。与 此同 时， AIC23 还具 有 很低的 能 耗， 回放 模 式 下 功率 仅为23mW， 省电模 式 下 更是 小于15u W。 AIC23 的 管脚和 内 部 结 构 框 图 如 下 ： 1． 音频接口： 主要连接为 ： BCLK： 数字音频接口时钟信号（bit 时钟），AIC23 工作在主模式，该时钟由AIC23 产生； LRCIN： 数字音频接口DAC 方向的帧信号； LRCOUT： 数字音频接口ADC 方向的帧信号； DIN： 数字音频接口DAC 方向的数据输入； DOUT： 数字音频接口ADC 方向的数据输出； 这部分可以和DSP 的McBSP（Mu lti-channel bu ffered serial port，多通道缓存串口）...
