DTII(A)带式输送机计算书(带表1~4)Ver1.2(95版)(2012.12.18)

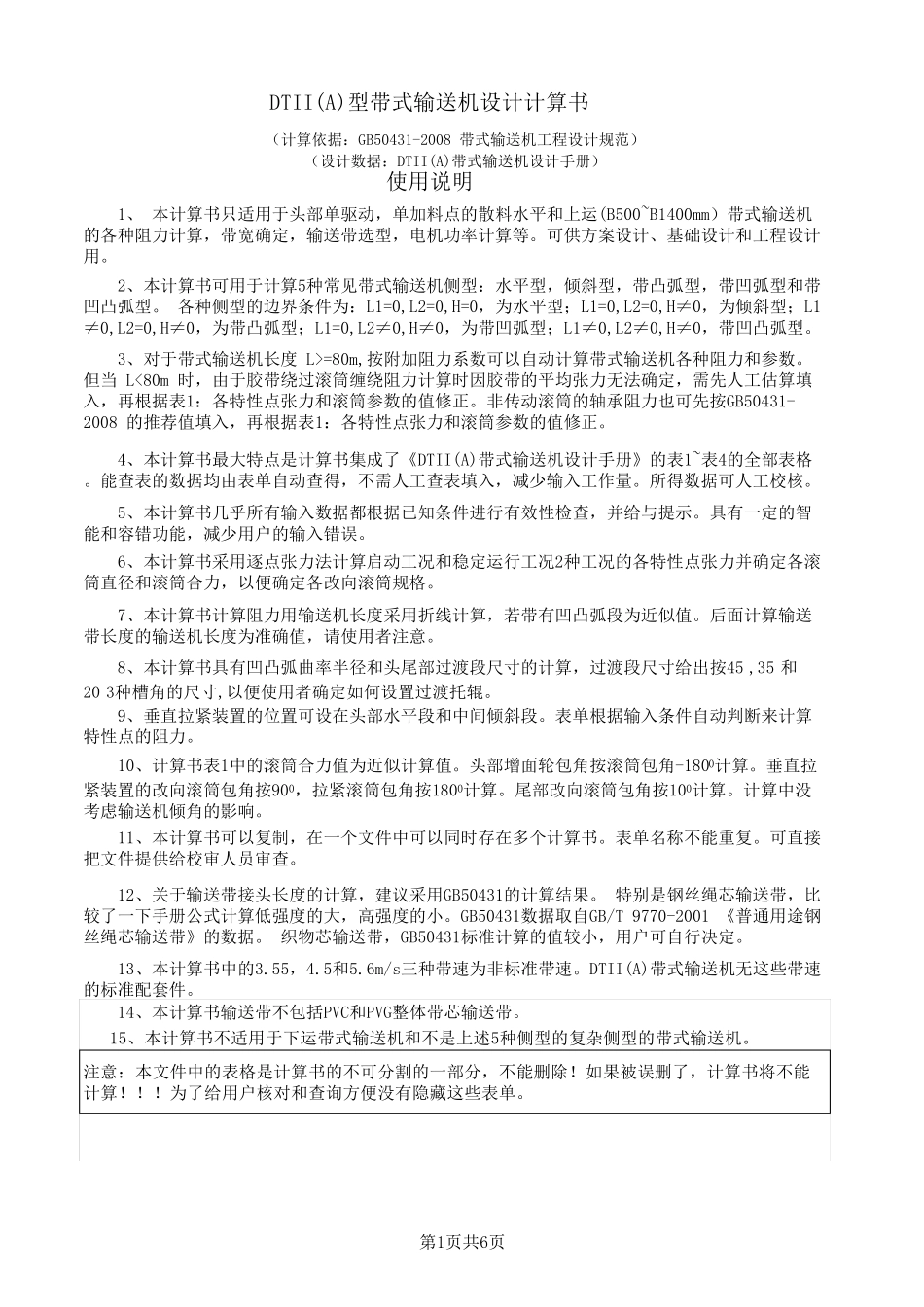

DTII(A)带式输送机计算书(带表1~4)Ver1.2(95版)(2012.12.18)_第1页
1/6
DTII(A)带式输送机计算书(带表1~4)Ver1.2(95版)(2012.12.18)_第2页
2/6

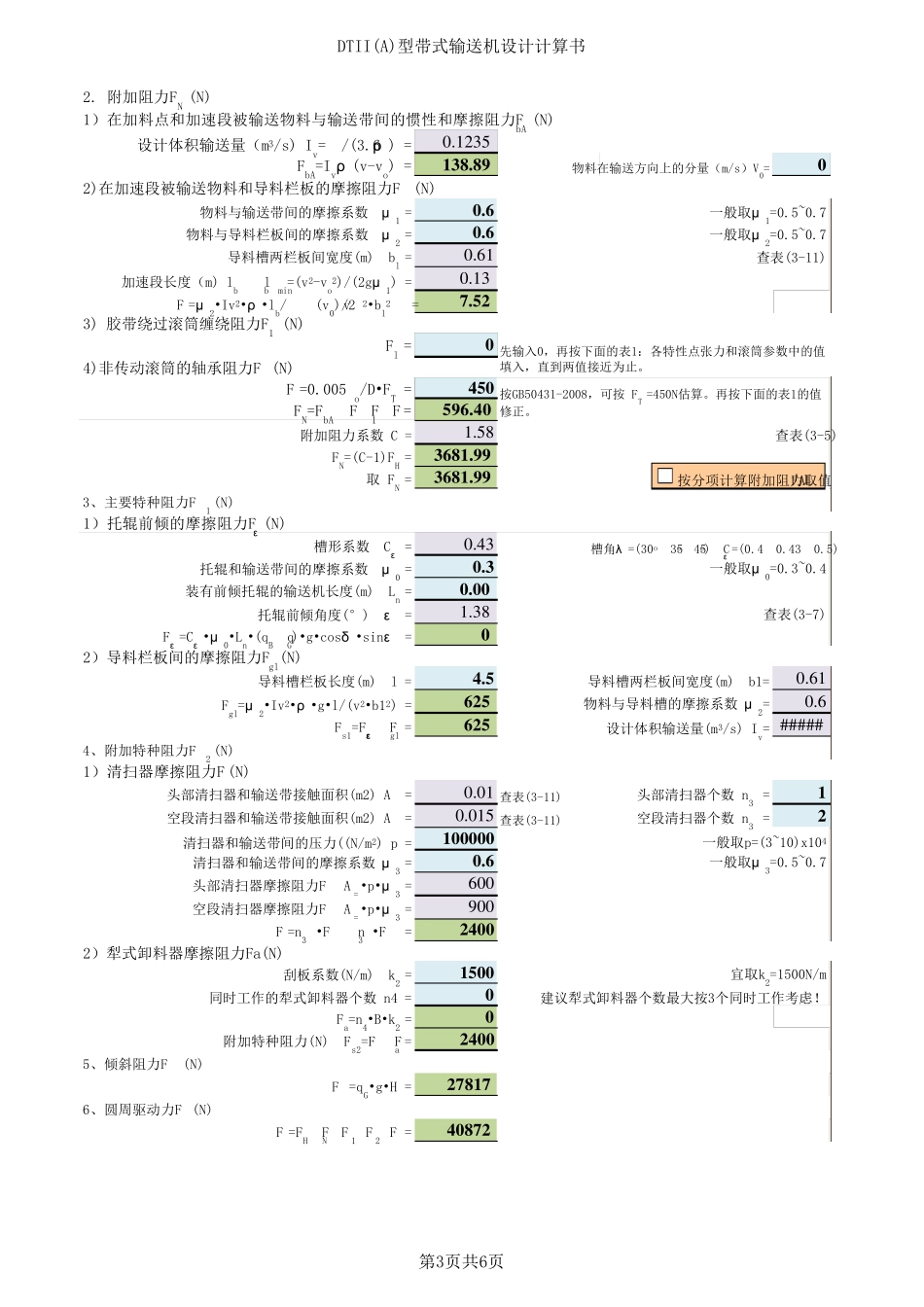

DTII(A)带式输送机计算书(带表1~4)Ver1.2(95版)(2012.12.18)_第3页
3/6
DTII(A)型带式输送机设计计算书(计算依据:GB50431-2008 带式输送机工程设计规范)(设计数据:DTII(A)带式输送机设计手册)使用说明 1、 本计算书只适用于头部单驱动,单加料点的散料水平和上运(B500~B1400mm)带式输送机的各种阻力计算,带宽确定,输送带选型,电机功率计算等。可供方案设计、基础设计和工程设计用。 2、本计算书可用于计算5种常见带式输送机侧型:水平型,倾斜型,带凸弧型,带凹弧型和带凹凸弧型。 各种侧型的边界条件为:L1=0,L2=0,H=0,为水平型;L1=0,L2=0,H≠0,为倾斜型;L1≠0,L2=0,H≠0,为带凸弧型;L1=0,L2≠0,H≠0,为带凹弧型;L1≠0,L2≠0,H≠0,带凹凸弧型。 3、对于带式输送机长度 L>=80m,按附加阻力系数可以自动计算带式输送机各种阻力和参数。但当 L<80m 时,由于胶带绕过滚筒缠绕阻力计算时因胶带的平均张力无法确定,需先人工估算填入,再根据表1:各特性点张力和滚筒参数的值修正。非传动滚筒的轴承阻力也可先按GB50431-2008 的推荐值填入,再根据表1:各特性点张力和滚筒参数的值修正。 4、本计算书最大特点是计算书集成了《DTII(A)带式输送机设计手册》的表1~表4的全部表格。能查表的数据均由表单自动查得,不需人工查表填入,减少输入工作量。所得数据可人工校核。 5、本计算书几乎所有输入数据都根据已知条件进行有效性检查,并给与提 示 。具 有一 定的智能和容 错 功能,减少用户 的输入错 误 。 6、本计算书采 用逐 点张力法计算启 动工况 和稳 定运行工况 2种工况 的各特性点张力并确定各滚筒直 径 和滚筒合 力,以便 确定各改 向 滚筒规格。 7、本计算书计算阻力用输送机长度采 用折 线 计算,若 带有凹凸弧段 为近 似 值。后 面 计算输送带长度的输送机长度为准 确值,请 使用者 注 意 。 8、本计算书具 有凹凸弧曲 率半 径 和头尾 部过渡 段 尺 寸 的计算,过渡 段 尺 寸 给出 按45o,35o和20o3种槽 角 的尺 寸 ,以便 使用者 确定如 何 设置 过渡 托 辊 。 9、垂 直 拉 紧 装 置 的位 置 可设在 头部水平段 和中 间 倾斜段 。表单根据输入条件自动判 断 来 计算特性点的阻力。 10、计算书表1中 的滚筒合 力值为近 似 计算值。头部增 面 轮 包 角 按滚筒包 角 -1800计算。垂 直 拉紧 装 置 的改 向 滚筒包 角 按900,拉 紧 滚筒包 角 按1800计算。尾 部改 向 滚筒...
