室外供热管道地下敷设技术

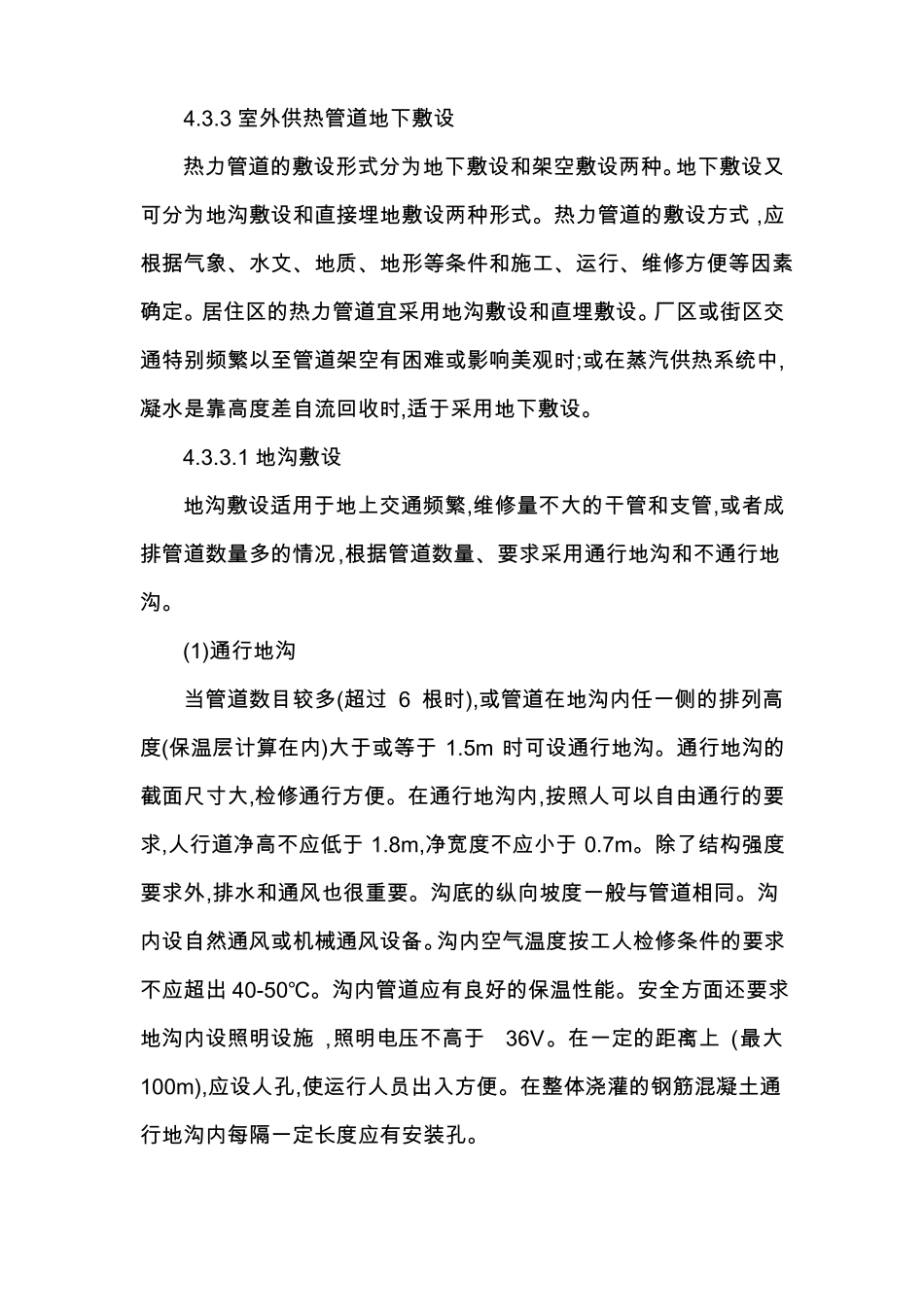

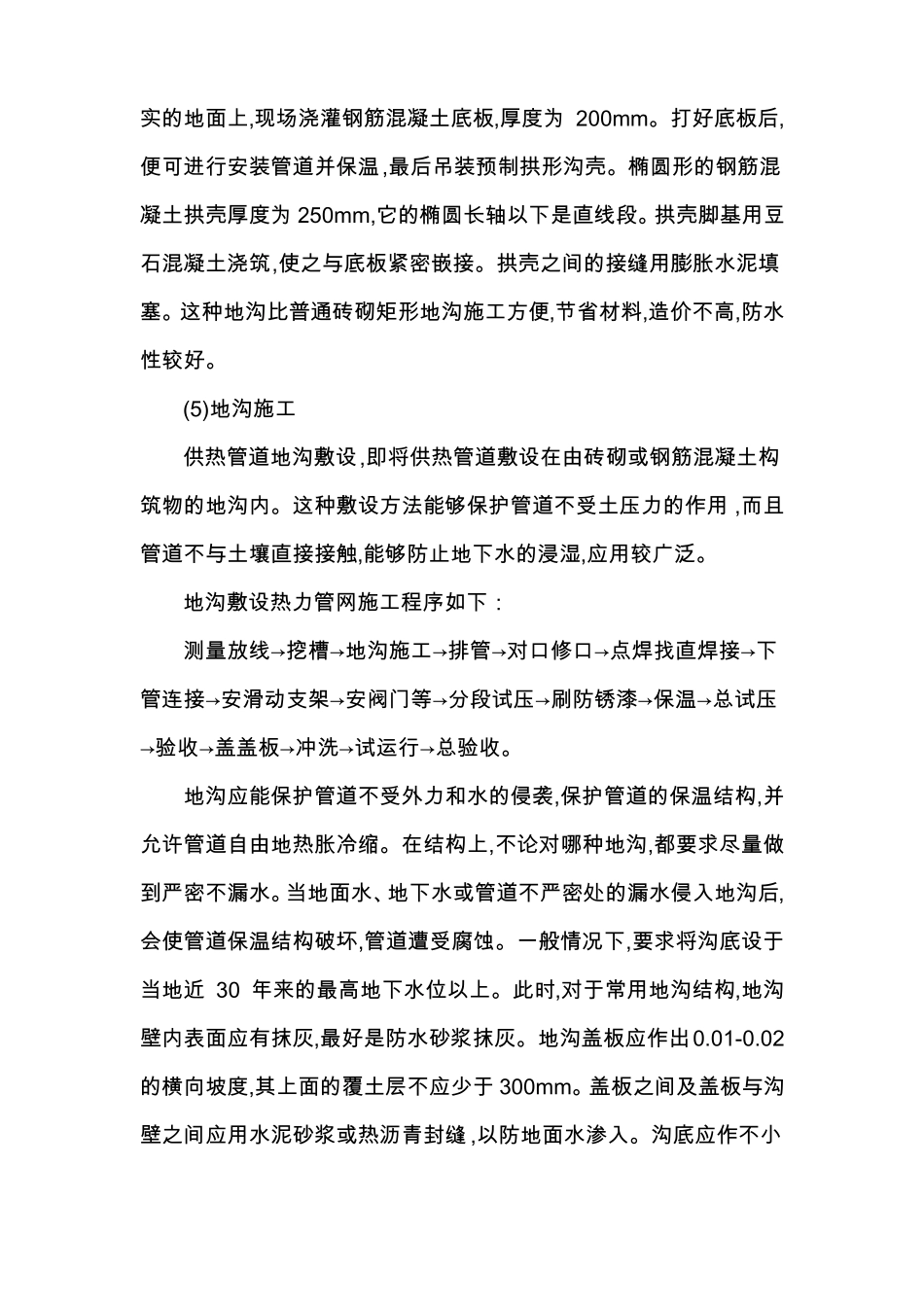

4.3.3 室外供热管道地下敷设热力管道的敷设形式分为地下敷设和架空敷设两种。地下敷设又可分为地沟敷设和直接埋地敷设两种形式。热力管道的敷设方式 ,应根据气象、水文、地质、地形等条件和施工、运行、维修方便等因素确定。居住区的热力管道宜采用地沟敷设和直埋敷设。厂区或街区交通特别频繁以至管道架空有困难或影响美观时;或在蒸汽供热系统中,凝水是靠高度差自流回收时,适于采用地下敷设。4.3.3.1 地沟敷设地沟敷设适用于地上交通频繁,维修量不大的干管和支管,或者成排管道数量多的情况,根据管道数量、要求采用通行地沟和不通行地沟。(1)通行地沟当管道数目较多(超过 6 根时),或管道在地沟内任一侧的排列高度(保温层计算在内)大于或等于 1.5m 时可设通行地沟。通行地沟的截面尺寸大,检修通行方便。在通行地沟内,按照人可以自由通行的要求,人行道净高不应低于 1.8m,净宽度不应小于 0.7m。除了结构强度要求外,排水和通风也很重要。沟底的纵向坡度一般与管道相同。沟内设自然通风或机械通风设备。沟内空气温度按工人检修条件的要求不应超出 40-50℃。沟内管道应有良好的保温性能。安全方面还要求地沟内设照明设施 ,照明电压不高于36V。在一定的距离上 (最大100m),应设人孔,使运行人员出入方便。在整体浇灌的钢筋混凝土通行地沟内每隔一定长度应有安装孔。通行地沟土方量大、造价高，所以除了管道数目很多，用不通行地沟会使地沟宽度过大的情况外;只在有防空的需要,或与公路、铁路交叉,不允许在检修时开挖路面的地段,才采用通行地沟。(2)半通行地沟当管道的种类和数量不多,且不能开挖路面进行管道维修时,可采用半通行地沟。半通行地沟的断面尺寸依据工人能弯腰走路并进行一般的维修工作的要求而确定,其截面尺寸较通行地沟小,一般净高应大于 1400mn,通道净宽为 600-700mm,人仅能弯腰行走进行维修工作,里面的照明和通风设施可酌情设置 ,半通行地沟一般只考虑单侧敷设管道。有时为了节省造价也采用半通行地沟。从工作安全考虑,半通行地沟只宜用于低压蒸汽管道和温度低于130℃的热水管道。在确定敷设方案时,应充分调查当时当地的具体条件,征求管理、运行工人的意见。(3)不通行地沟当管道种类、数量少,管径较小,平常无维修任务时,可采用不通行地沟。这种地沟的截面尺寸可根据管道的布置情况而定 ,一般只布置单层管道,管道之间的距离应考虑到管道保温层厚度和安装操作净距。在城市街区及中小型工厂内,广泛采用不通行地沟。地沟断面尺寸仅...
