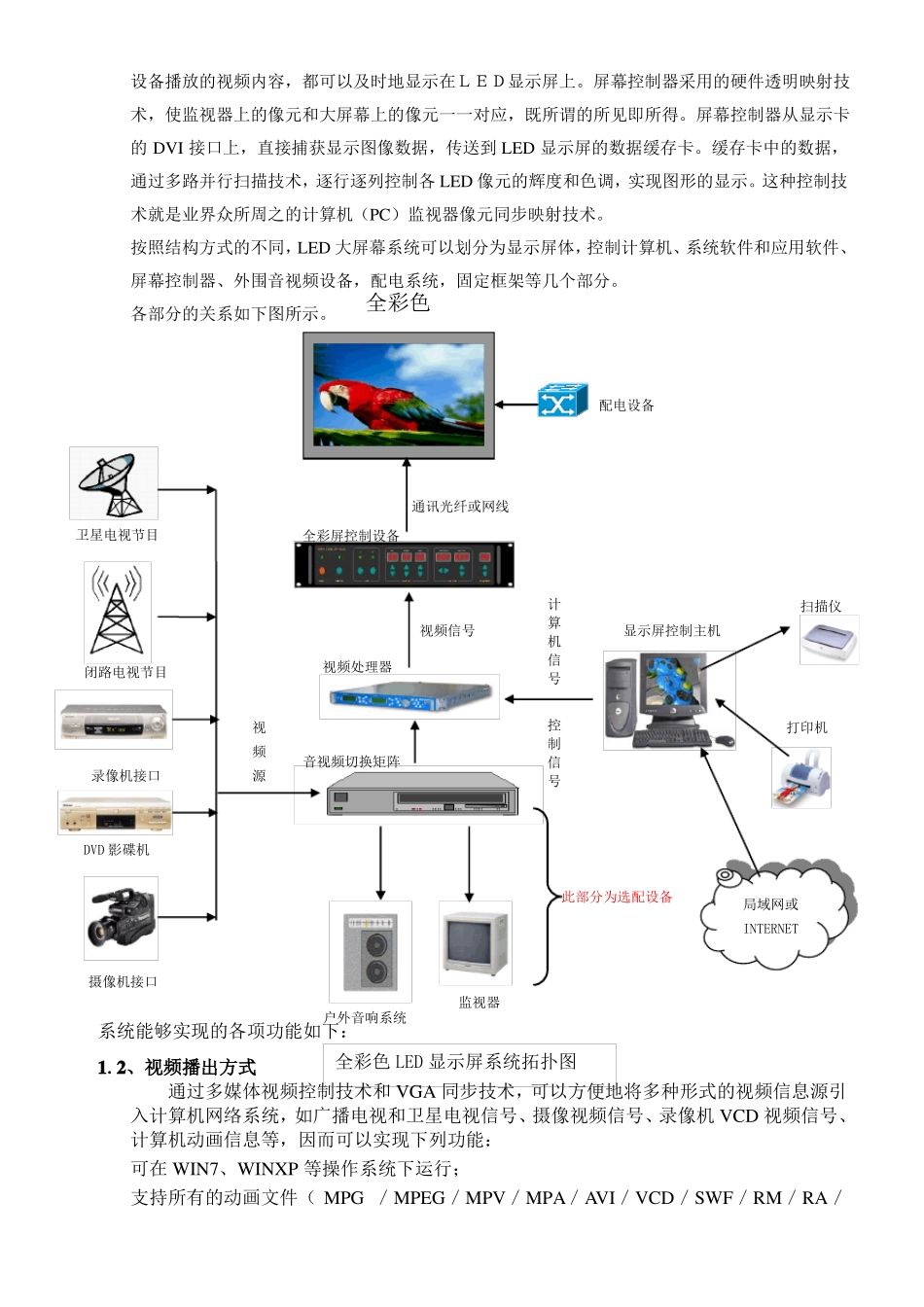

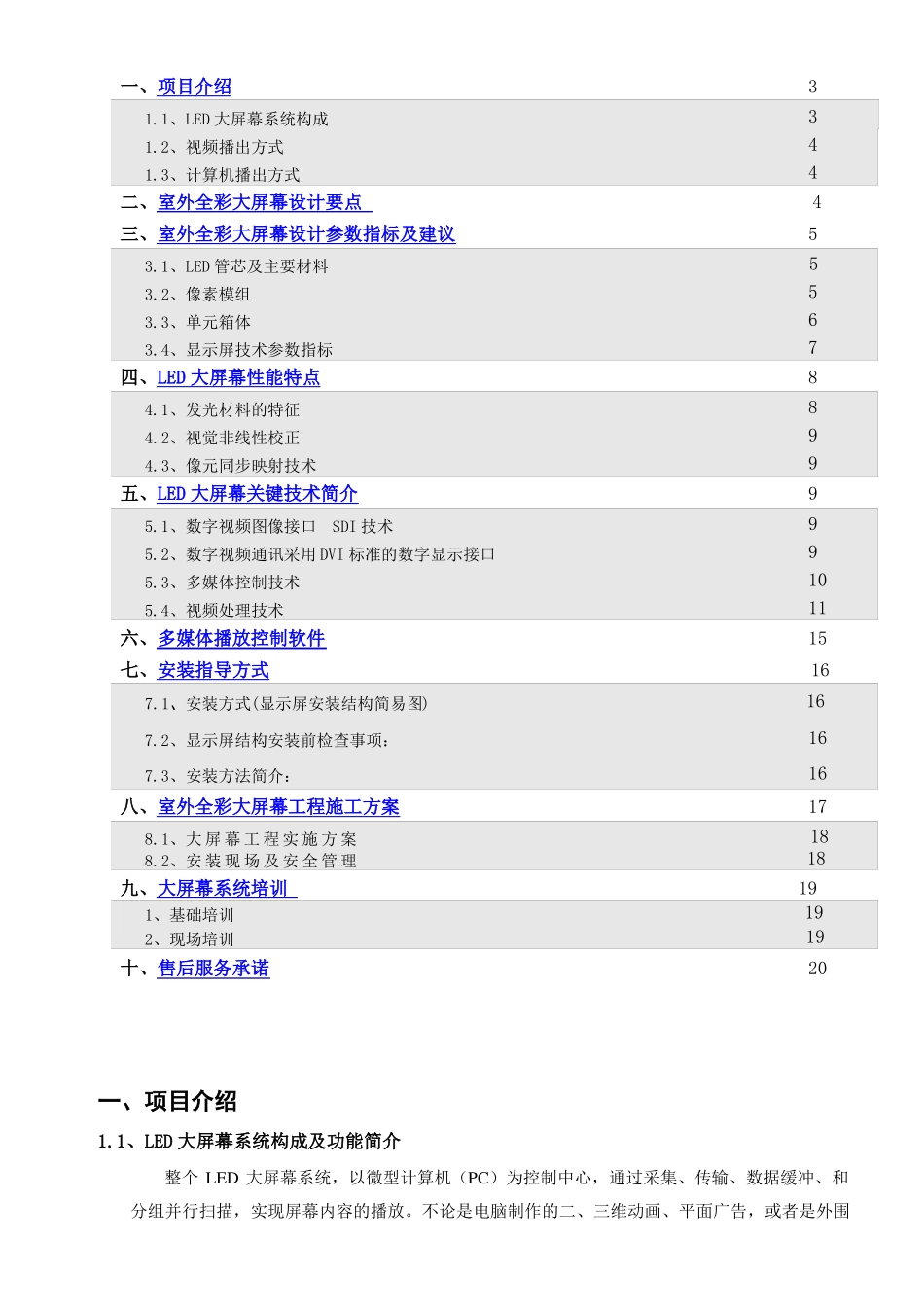

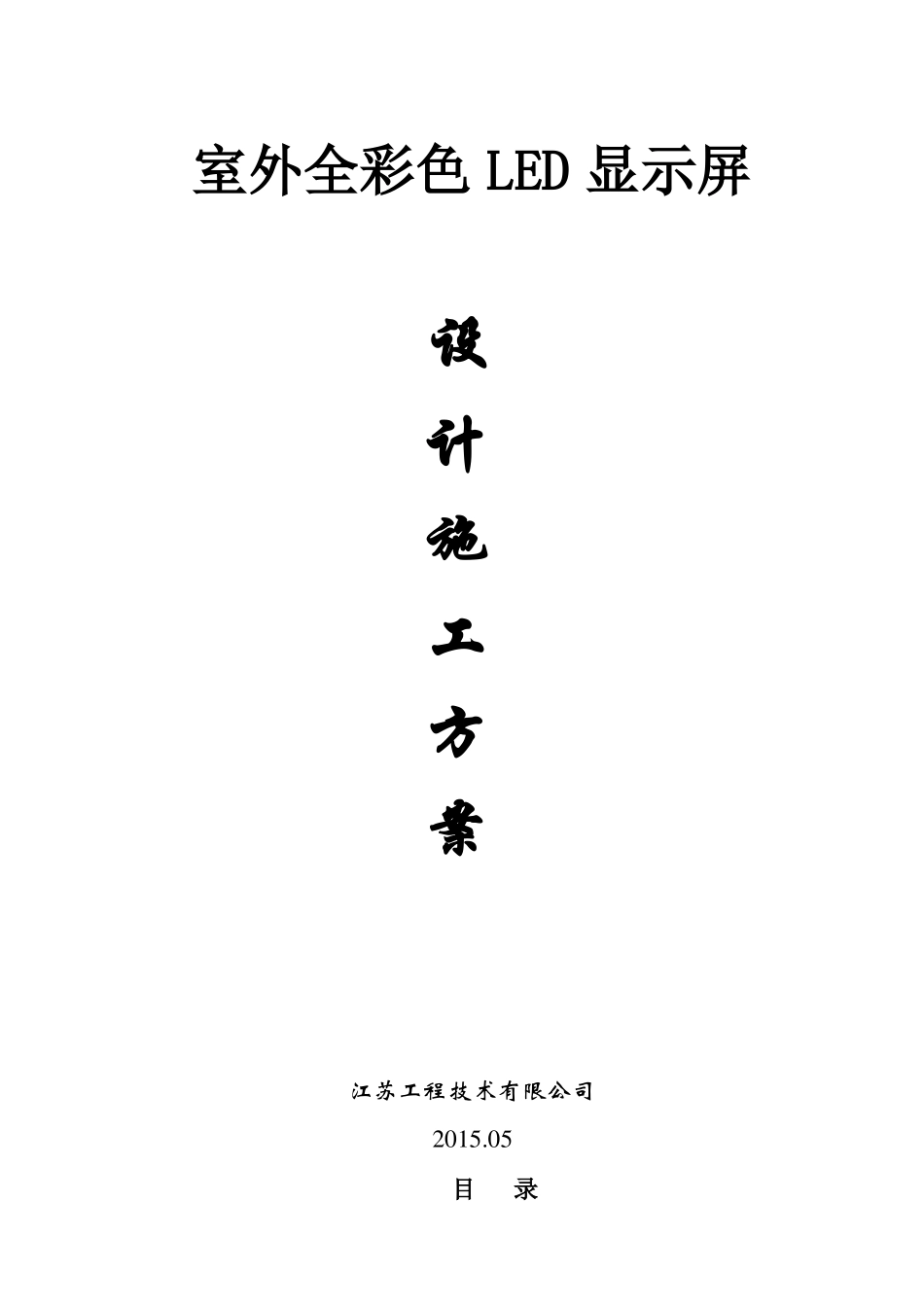

室外全彩色 LED 显示屏设计施工方案江苏工程技术有限公司2015.05目录一、项目介绍1.1、LED 大屏幕系统构成1.2、视频播出方式1.3、计算机播出方式334455678899999101115二、室外全彩大屏幕设计要点4三、室外全彩大屏幕设计参数指标及建议 3.2、像素模组3.3、单元箱体 3.4、显示屏技术参数指标3.1、LED 管芯及主要材料5四、LED 大屏幕性能特点4.1、发光材料的特征 4.2、视觉非线性校正 4.3、像元同步映射技术五、LED 大屏幕关键技术简介5.1、数字视频图像接口 SDI 技术5.2、数字视频通讯采用 DVI 标准的数字显示接口5.3、多媒体控制技术5.4、视频处理技术六、多媒体播放控制软件七、安装指导方式16 7.1、安装方式(显示屏安装结构简易图) 167.2、显示屏结构安装前检查事项：7.3、安装方法简介：161617八、室外全彩大屏幕工程施工方案 8.1、大 屏 幕 工 程 实 施 方 案18 8.2、安 装 现 场 及 安 全 管 理18九、大屏幕系统培训191、基础培训192、现场培训 19十、售后服务承诺20一、项目介绍1.1、LED 大屏幕系统构成及功能简介整个 LED 大屏幕系统，以微型计算机（PC）为控制中心，通过采集、传输、数据缓冲、和分组并行扫描，实现屏幕内容的播放。不论是电脑制作的二、三维动画、平面广告，或者是外围设备播放的视频内容，都可以及时地显示在ＬＥＤ显示屏上。屏幕控制器采用的硬件透明映射技术，使监视器上的像元和大屏幕上的像元一一对应，既所谓的所见即所得。屏幕控制器从显示卡的 DVI 接口上，直接捕获显示图像数据，传送到 LED 显示屏的数据缓存卡。缓存卡中的数据，通过多路并行扫描技术，逐行逐列控制各 LED 像元的辉度和色调，实现图形的显示。这种控制技术就是业界众所周之的计算机（PC）监视器像元同步映射技术。按照结构方式的不同，LED 大屏幕系统可以划分为显示屏体，控制计算机、系统软件和应用软件、屏幕控制器、外围音视频设备，配电系统，固定框架等几个部分。各部分的关系如下图所示。卫星电视节目闭路电视节目录像机接口DVD 影碟机摄像机接口全彩色配电设备通讯光纤或网线全彩屏控制设备视频信号视频处理器计算机信号控制信号扫描仪显示屏控制主机视频源音视频切换矩阵打印机此部分为选配设备局域网或INTERNET监视器户外音响系统系统能够实现的各项功能如下：全彩色 LED 显示屏系统拓扑图1.2、视频播出方式通过多媒体视频控制技术和 VGA 同步技术，可以方便地将多种形式的视频信...
