室外采暖管道安装技术规程完整

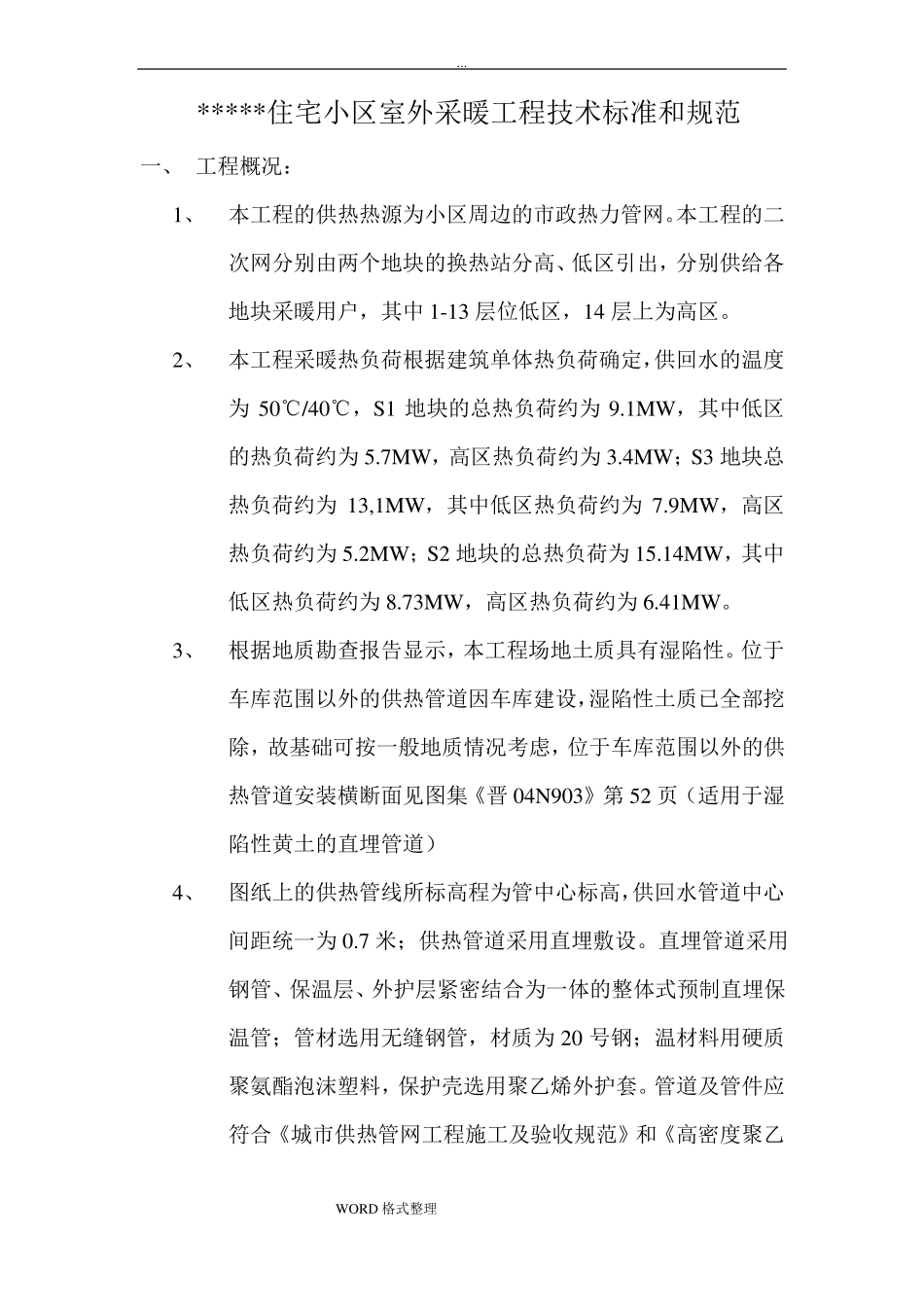

室外采暖管道安装技术规程完整_第1页
1/14
室外采暖管道安装技术规程完整_第2页
2/14
室外采暖管道安装技术规程完整_第3页
3/14
...*****住宅小区室外采暖工程技术标准和规范一、 工程概况:1、本工程的供热热源为小区周边的市政热力管网。本工程的二次网分别由两个地块的换热站分高、低区引出,分别供给各地块采暖用户,其中 1-13 层位低区,14 层上为高区。2、本工程采暖热负荷根据建筑单体热负荷确定,供回水的温度为 50℃/40℃,S1 地块的总热负荷约为 9.1MW,其中低区的热负荷约为 5.7MW,高区热负荷约为 3.4MW;S3 地块总热负荷约为 13,1MW,其中低区热负荷约为 7.9MW,高区热负荷约为 5.2MW;S2 地块的总热负荷为 15.14MW,其中低区热负荷约为 8.73MW,高区热负荷约为 6.41MW。3、根据地质勘查报告显示,本工程场地土质具有湿陷性。位于车库范围以外的供热管道因车库建设,湿陷性土质已全部挖除,故基础可按一般地质情况考虑,位于车库范围以外的供热管道安装横断面见图集《晋 04N903》第 52 页(适用于湿陷性黄土的直埋管道)4、图纸上的供热管线所标高程为管中心标高,供回水管道中心间距统一为 0.7 米;供热管道采用直埋敷设。直埋管道采用钢管、保温层、外护层紧密结合为一体的整体式预制直埋保温管;管材选用无缝钢管,材质为 20 号钢;温材料用硬质聚氨酯泡沫塑料,保护壳选用聚乙烯外护套。管道及管件应符合《城市供热管网工程施工及验收规范》和《高密度聚乙WORD 格式整理...烯外护管聚氨酯泡沫塑料预制直埋保温管 CJ/T114-2000》的要求;管道连接采用焊接方式,管道焊接应符合《城市直埋供热管道技术规程》二、 施工前的准备工作:1、熟悉设计图纸,掌握直埋管道铺设特点和各施工工序技术、质量要求,制定施工方案和有效技术措施按《城镇直埋供热管道工程技术工程》(CJJ/T81-98)严格施工。2、按设计要求组织管材、管件和保温层的预制加工订货。3、做好管道、阀门、补偿器安装需要的各种辅料进入现场,经检查确认合格;直埋保温管和管路附件应符合现行的国家有关产品标准,并应具有关产品标准,并应具有生产厂质量检验部门的产品合格文件;管道及管件在入库前和进入施工现场安装前应进行检查,其材质、规格、型号应符合设计文件和合同的规定,并应进行外观检查。当对外观质量有异议或设计文件有要求时应进行质量检验,不合格者不得使用。4、供热管网工程所用的阀门,必须有制造厂的产品合格证;一级管网主干线所用阀门及与一级管网主干线直接相连通的阀门,支干线首端和热力站入口处起关闭、保护作用的阀门及其他重要阀门应由有资...
