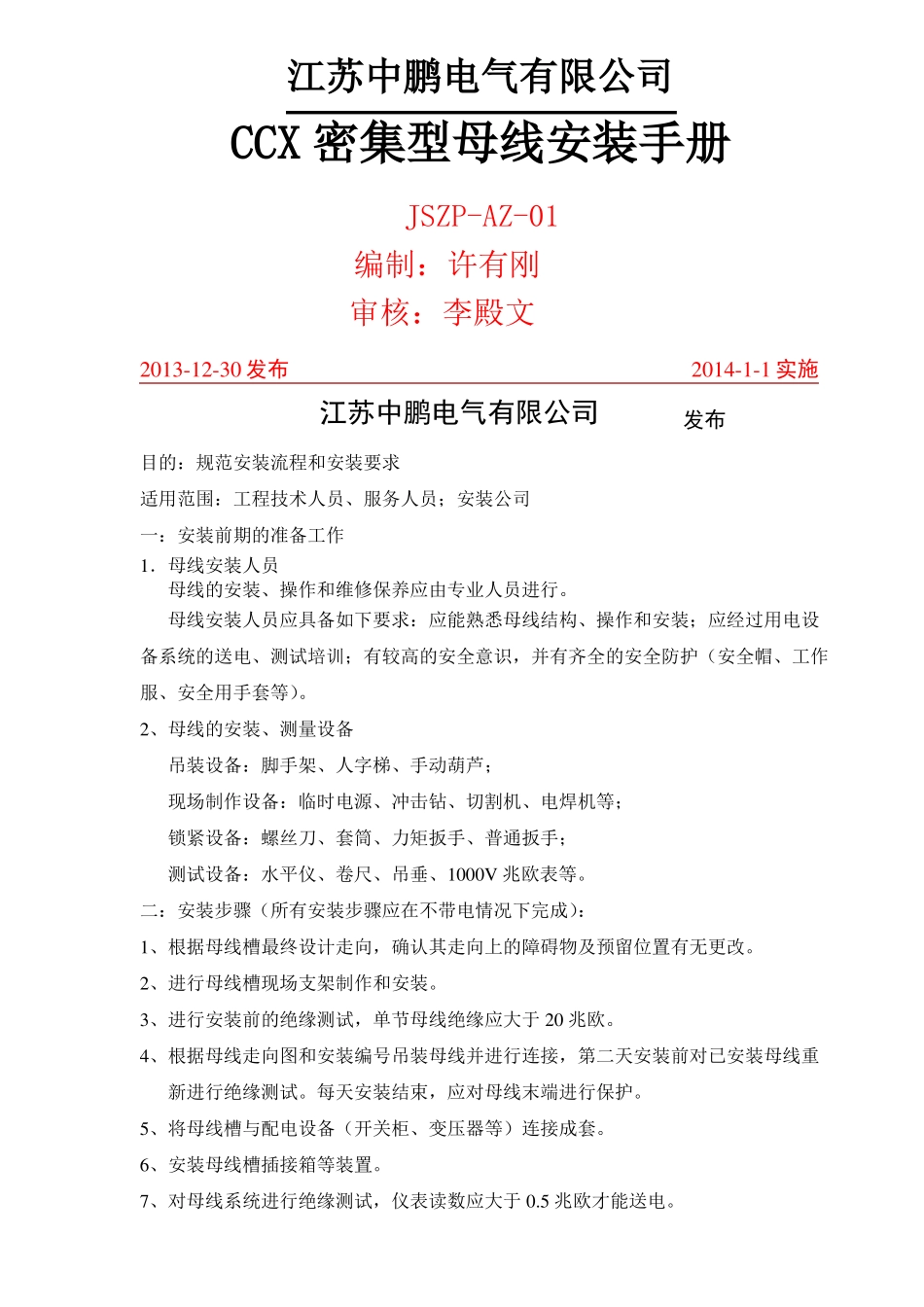

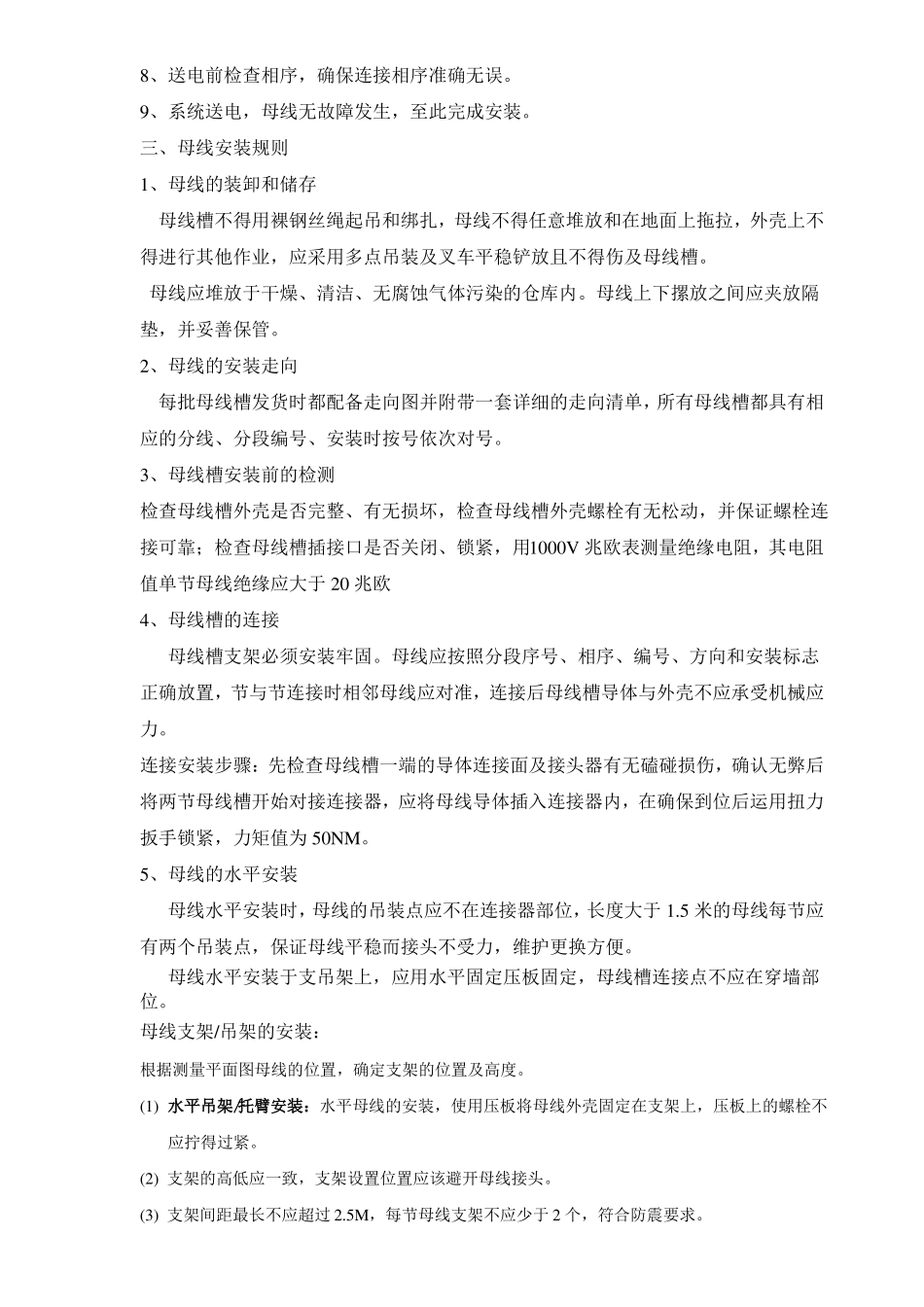

江苏中鹏电气有限公司CCX 密集型母线安装手册JSZP-AZ-01编制:许有刚审核:李殿文2013-12-30 发布2014-1-1 实施江苏中鹏电气有限公司发布目的:规范安装流程和安装要求适用范围:工程技术人员、服务人员;安装公司一:安装前期的准备工作1.母线安装人员母线的安装、操作和维修保养应由专业人员进行。母线安装人员应具备如下要求:应能熟悉母线结构、操作和安装;应经过用电设备系统的送电、测试培训;有较高的安全意识,并有齐全的安全防护(安全帽、工作服、安全用手套等)。2、母线的安装、测量设备吊装设备:脚手架、人字梯、手动葫芦;现场制作设备:临时电源、冲击钻、切割机、电焊机等;锁紧设备:螺丝刀、套筒、力矩扳手、普通扳手;测试设备:水平仪、卷尺、吊垂、1000V 兆欧表等。二:安装步骤(所有安装步骤应在不带电情况下完成):1、根据母线槽最终设计走向,确认其走向上的障碍物及预留位置有无更改。2、进行母线槽现场支架制作和安装。3、进行安装前的绝缘测试,单节母线绝缘应大于 20 兆欧。4、根据母线走向图和安装编号吊装母线并进行连接,第二天安装前对已安装母线重新进行绝缘测试。每天安装结束,应对母线末端进行保护。5、将母线槽与配电设备(开关柜、变压器等)连接成套。6、安装母线槽插接箱等装置。7、对母线系统进行绝缘测试,仪表读数应大于 0.5 兆欧才能送电。8、送电前检查相序,确保连接相序准确无误。9、系统送电,母线无故障发生,至此完成安装。三、母线安装规则1、母线的装卸和储存母线槽不得用裸钢丝绳起吊和绑扎,母线不得任意堆放和在地面上拖拉,外壳上不得进行其他作业,应采用多点吊装及叉车平稳铲放且不得伤及母线槽。母线应堆放于干燥、清洁、无腐蚀气体污染的仓库内。母线上下摞放之间应夹放隔垫,并妥善保管。2、母线的安装走向每批母线槽发货时都配备走向图并附带一套详细的走向清单,所有母线槽都具有相应的分线、分段编号、安装时按号依次对号。3、母线槽安装前的检测检查母线槽外壳是否完整、有无损坏,检查母线槽外壳螺栓有无松动,并保证螺栓连接可靠;检查母线槽插接口是否关闭、锁紧,用1000V 兆欧表测量绝缘电阻,其电阻值单节母线绝缘应大于 20 兆欧4、母线槽的连接母线槽支架必须安装牢固。母线应按照分段序号、相序、编号、方向和安装标志正确放置,节与节连接时相邻母线应对准,连接后母线槽导体与外壳不应承受机械应力。连接安装步骤:先检查母线槽一端的导体连接面及接头...
