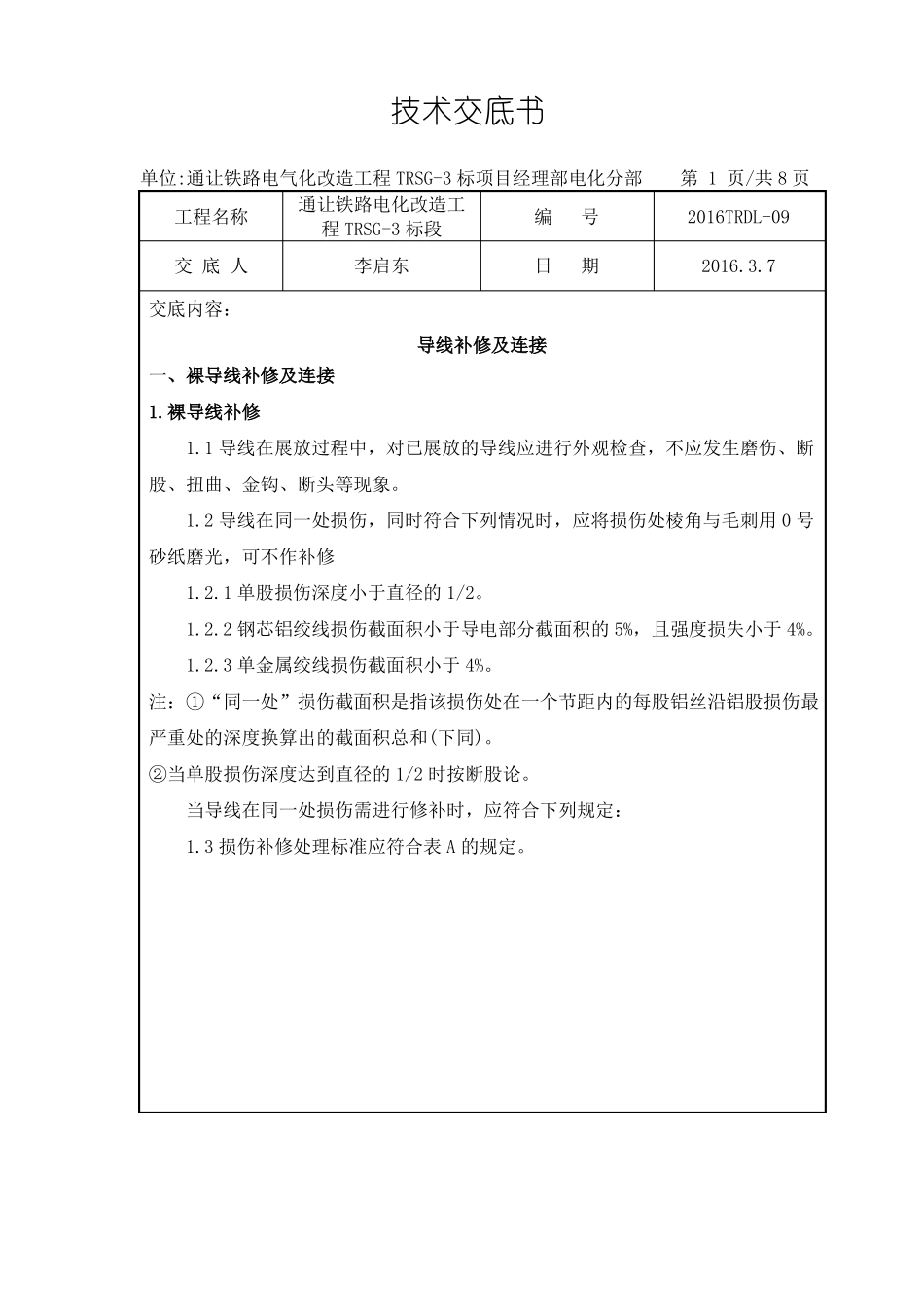

技术交底书单位:通让铁路电气化改造工程 TRSG-3 标项目经理部电化分部第 1 页/共 8 页通让铁路电化改造工工程名称编号2016TRDL-09程 TRSG-3 标段交 底 人交底内容：导线补修及连接一、裸导线补修及连接1.裸导线补修 1.1 导线在展放过程中，对已展放的导线应进行外观检查，不应发生磨伤、断股、扭曲、金钩、断头等现象。 1.2 导线在同一处损伤，同时符合下列情况时，应将损伤处棱角与毛刺用 0 号砂纸磨光，可不作补修 1.2.1 单股损伤深度小于直径的 1/2。 1.2.2 钢芯铝绞线损伤截面积小于导电部分截面积的 5%，且强度损失小于 4%。 1.2.3 单金属绞线损伤截面积小于 4%。注：①“同一处”损伤截面积是指该损伤处在一个节距内的每股铝丝沿铝股损伤最严重处的深度换算出的截面积总和(下同)。②当单股损伤深度达到直径的 1/2 时按断股论。当导线在同一处损伤需进行修补时，应符合下列规定：1.3 损伤补修处理标准应符合表 A 的规定。李启东日期2016.3.7导线类别铝绞线损伤情况导线在同一处损伤程度已经超过上述 1.2所讲的，但因损伤导致强度损失不超过总拉断力的 5%时导线在同一处损伤程度损失超过总拉断力的 5%，但不超过 17%时导线在同一处损伤程度已经超过上述 1.2所讲的，但因损伤导致强度损失不超过总拉断力的 5%，且截面积损伤又不超过导电部分总截面积的 7%时导线在同一处损伤的强度损失已超过总拉断力的 5%但不足 17%，且截面积损伤也不超过导电部分总截面积的 25%时处理方法以缠绕或修补预绞丝修理铝合金绞线以补修管补修钢芯铝绞线以缠绕或修补预绞丝修理钢芯铝合金绞线以补修管补修1.3.1 当采用缠绕处理时，应符合下列规定（1）受损伤处的线股应处理平整；（2）应选与导线同金属的单股线为缠绕材料，其直径不应小于 2mm；（3）缠绕中心应位于损伤最严重处，缠绕应紧密，受损伤部分应全部覆盖，其长度不应小于 100mm。 1.3.2 当采用补修预绞丝补修时，应符合下列规定：（1）受损伤处的线股应处理平整；（2）补修预绞丝长度不应小于 3 个节距，或应符合现行国家标准《电力金具》预绞丝中的规定；（3）补修预绞丝的中心应位于损伤最严重处，且与导线接触紧密，损伤处应全部覆盖。 1.3.3 当采用补修管补修时，应符合下列规定（1）损伤处的钢芯铝股线应先恢复其原绞制状态；（2）补修管的中心应位于损伤最严重处，需补修导线的范围应于管内各 20mm 处；（3）当采用液压施工时应符合国家现行标...
