ABB机器人的程序数据

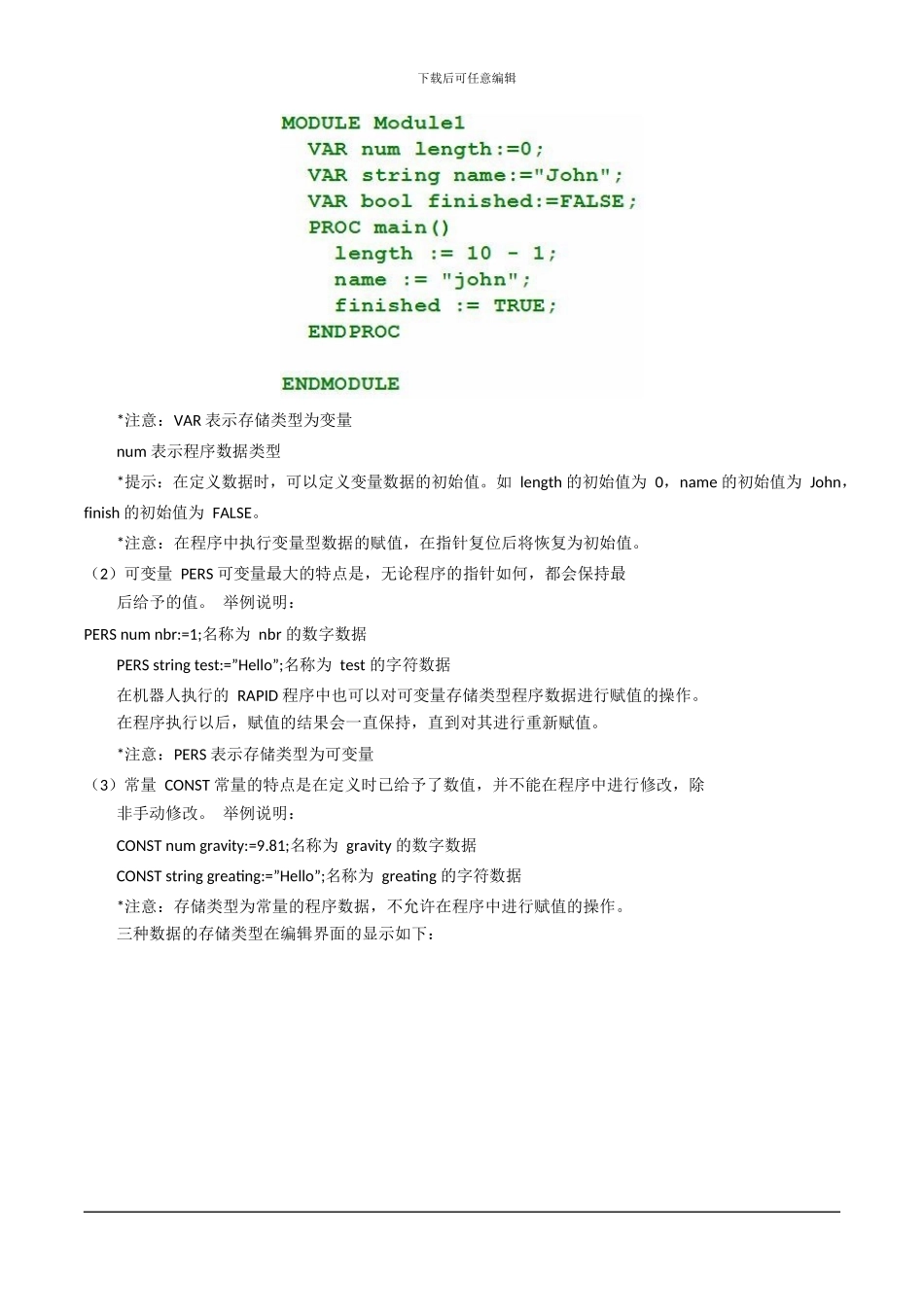

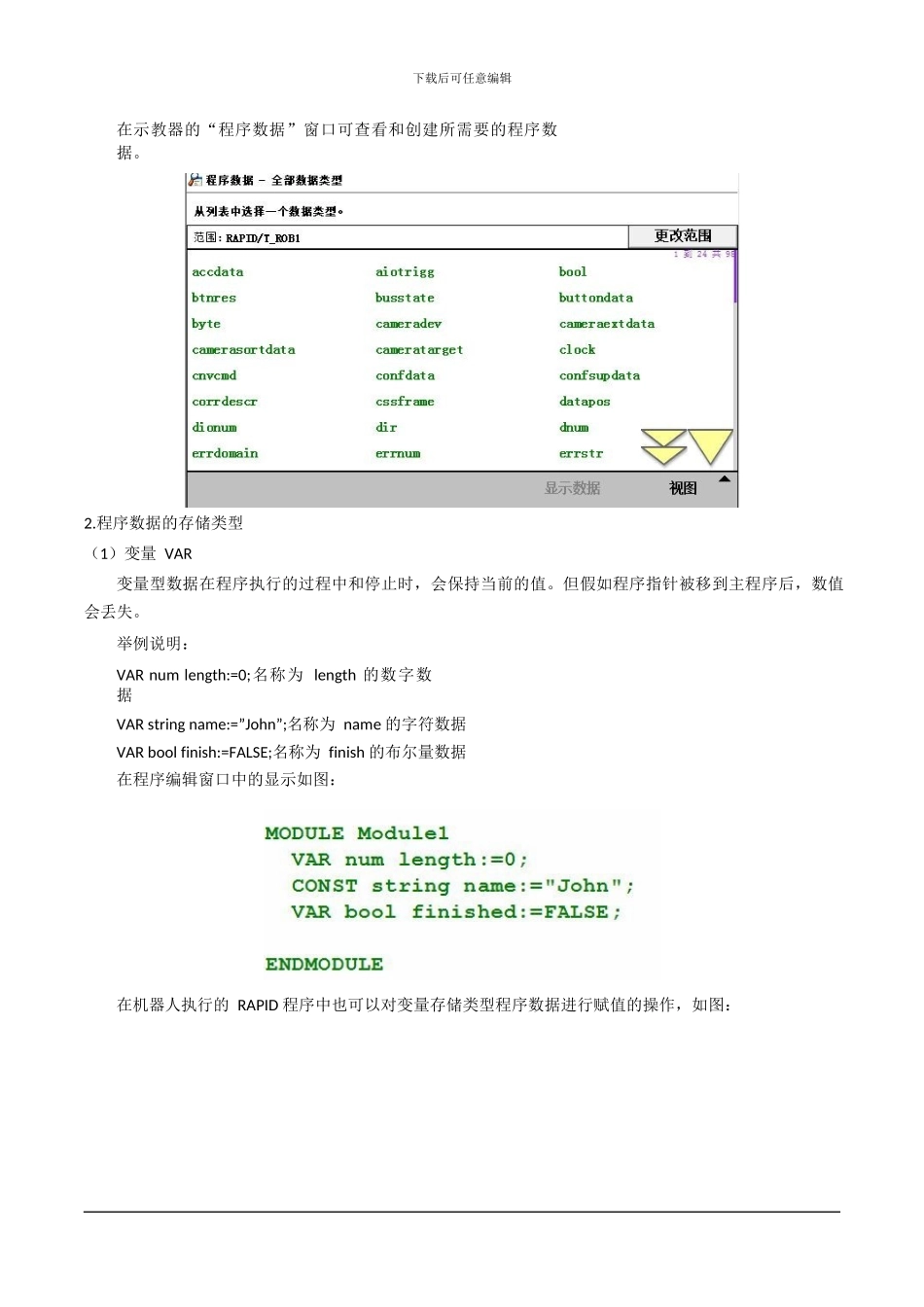

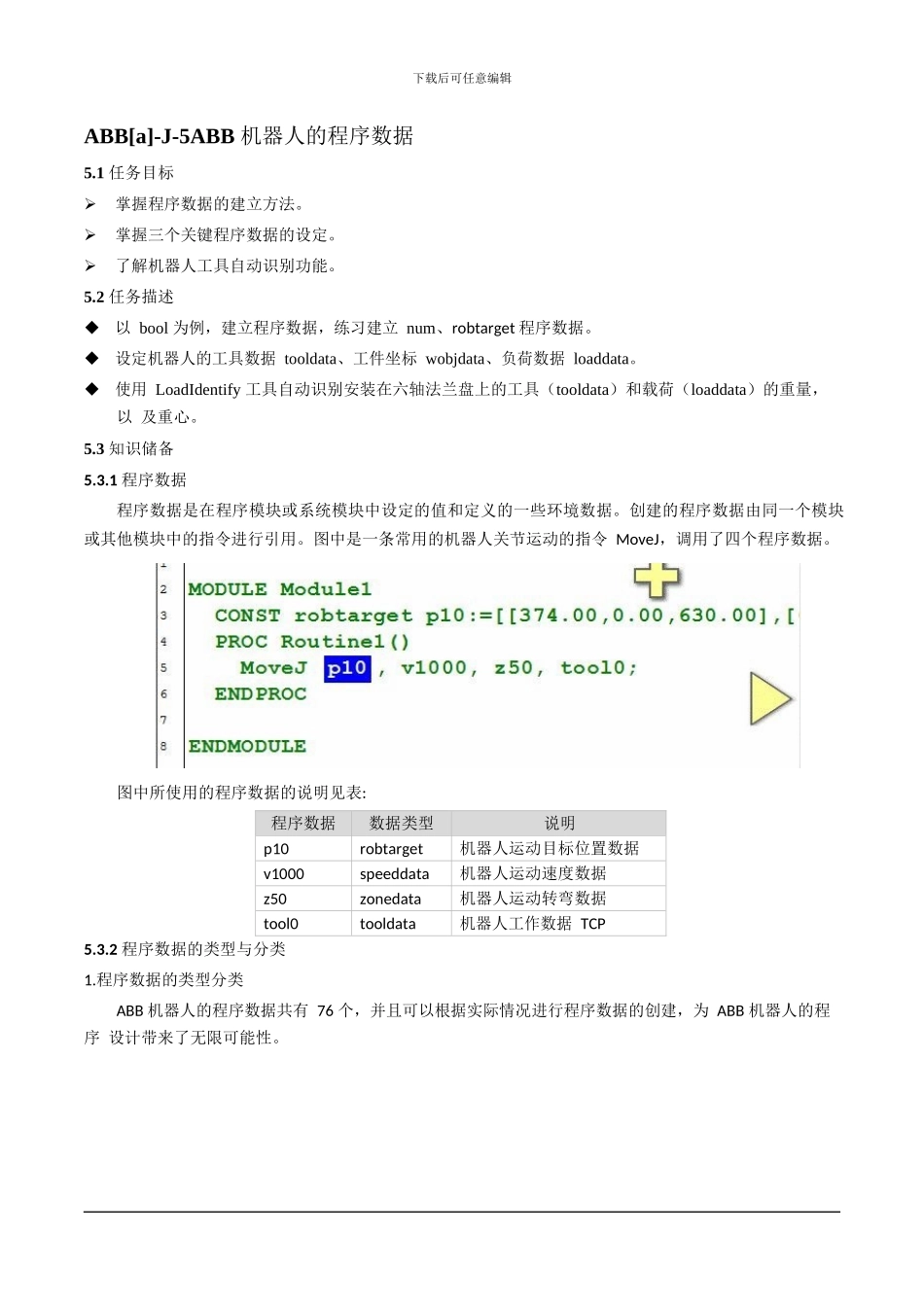

下载后可任意编辑ABB[a]-J-5ABB 机器人的程序数据5.1 任务目标 掌握程序数据的建立方法。 掌握三个关键程序数据的设定。 了解机器人工具自动识别功能。5.2 任务描述 以 bool 为例，建立程序数据，练习建立 num、robtarget 程序数据。 设定机器人的工具数据 tooldata、工件坐标 wobjdata、负荷数据 loaddata。 使用 LoadIdentify 工具自动识别安装在六轴法兰盘上的工具（tooldata）和载荷（loaddata）的重量，以 及重心。5.3 知识储备5.3.1 程序数据程序数据是在程序模块或系统模块中设定的值和定义的一些环境数据。创建的程序数据由同一个模块 或其他模块中的指令进行引用。图中是一条常用的机器人关节运动的指令 MoveJ，调用了四个程序数据。图中所使用的程序数据的说明见表:程序数据数据类型说明p10robtarget机器人运动目标位置数据v1000speeddata机器人运动速度数据z50zonedata机器人运动转弯数据tool0tooldata机器人工作数据 TCP5.3.2 程序数据的类型与分类1.程序数据的类型分类ABB 机器人的程序数据共有 76 个，并且可以根据实际情况进行程序数据的创建，为 ABB 机器人的程序 设计带来了无限可能性。下载后可任意编辑在示教器的“程序数据”窗口可查看和创建所需要的程序数据。2.程序数据的存储类型（1）变量 VAR变量型数据在程序执行的过程中和停止时，会保持当前的值。但假如程序指针被移到主程序后，数值 会丢失。举例说明：VAR num length:=0;名称为 length 的数字数据VAR string name:=”John”;名称为 name 的字符数据 VAR bool finish:=FALSE;名称为 finish 的布尔量数据 在程序编辑窗口中的显示如图：在机器人执行的 RAPID 程序中也可以对变量存储类型程序数据进行赋值的操作，如图：下载后可任意编辑*注意：VAR 表示存储类型为变量num 表示程序数据类型*提示：在定义数据时，可以定义变量数据的初始值。如 length 的初始值为 0，name 的初始值为 John，finish 的初始值为 FALSE。*注意：在程序中执行变量型数据的赋值，在指针复位后将恢复为初始值。（2）可变量 PERS 可变量最大的特点是，无论程序的指针如何，都会保持最后给予的值。 举例说明：PERS num nbr:=1;名称为 nbr 的数字数据PERS string test:=”Hello”;名称为 test 的字符数据在机器人执行的 RAPID 程序中也可以对可变量存储类型程序数据进行赋值的操作。 在程序执行以后，赋值的...
