SFISA-7021经济型12位AD-DA卡使用说明书

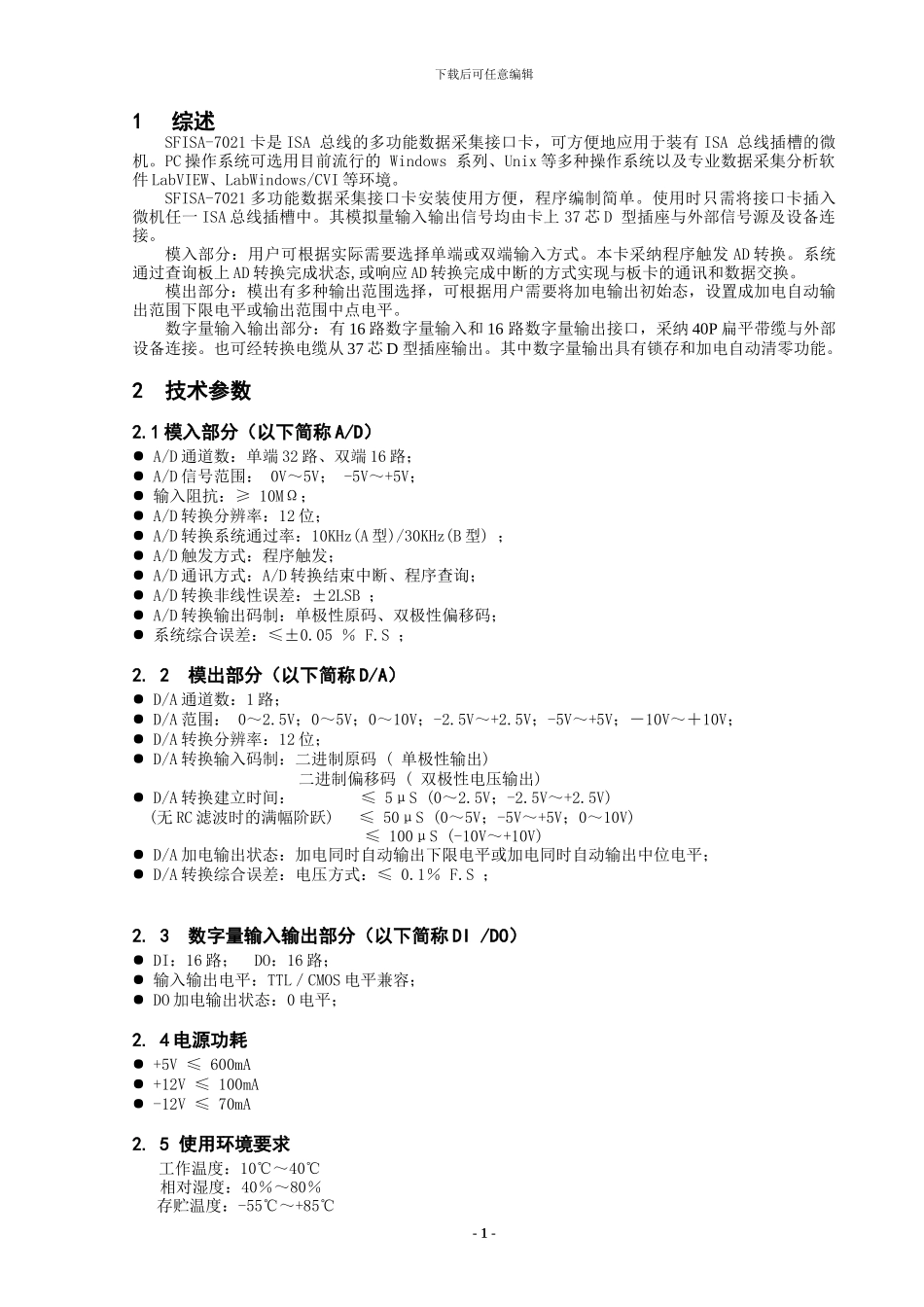

下载后可任意编辑1综述SFISA-7021 卡是 ISA 总线的多功能数据采集接口卡，可方便地应用于装有 ISA 总线插槽的微机。PC 操作系统可选用目前流行的 Windows 系列、Unix 等多种操作系统以及专业数据采集分析软件 LabVIEW、LabWindows/CVI 等环境。SFISA-7021 多功能数据采集接口卡安装使用方便，程序编制简单。使用时只需将接口卡插入微机任一 ISA 总线插槽中。其模拟量输入输出信号均由卡上 37 芯 D 型插座与外部信号源及设备连接。模入部分：用户可根据实际需要选择单端或双端输入方式。本卡采纳程序触发 AD 转换。系统通过查询板上 AD 转换完成状态,或响应 AD 转换完成中断的方式实现与板卡的通讯和数据交换。模出部分：模出有多种输出范围选择，可根据用户需要将加电输出初始态，设置成加电自动输出范围下限电平或输出范围中点电平。数字量输入输出部分：有 16 路数字量输入和 16 路数字量输出接口，采纳 40P 扁平带缆与外部设备连接。也可经转换电缆从 37 芯 D 型插座输出。其中数字量输出具有锁存和加电自动清零功能。2 技术参数2.1 模入部分（以下简称 A/D） A/D 通道数：单端 32 路、双端 16 路；  A/D 信号范围： 0V～5V； -5V～+5V； 输入阻抗：≥ 10MΩ； A/D 转换分辨率：12 位； A/D 转换系统通过率：10KHz(A 型)/30KHz(B 型) ； A/D 触发方式：程序触发； A/D 通讯方式：A/D 转换结束中断、程序查询；  A/D 转换非线性误差：±2LSB ； A/D 转换输出码制：单极性原码、双极性偏移码； 系统综合误差：≤±0.05 ％ F.S ；2. 2 模出部分（以下简称 D/A） D/A 通道数：1 路； D/A 范围： 0～2.5V；0～5V；0～10V；-2.5V～+2.5V；-5V～+5V；－10V～＋10V； D/A 转换分辨率：12 位； D/A 转换输入码制：二进制原码 ( 单极性输出) 二进制偏移码 ( 双极性电压输出) D/A 转换建立时间： ≤ 5μS (0～2.5V；-2.5V～+2.5V)(无 RC 滤波时的满幅阶跃) ≤ 50μS (0～5V；-5V～+5V；0～10V)≤ 100μS (-10V～+10V) D/A 加电输出状态：加电同时自动输出下限电平或加电同时自动输出中位电平； D/A 转换综合误差：电压方式：≤ 0.1％ F.S ； 2. 3 数字量输入输出部分（以下简称 DI /DO） DI：16 路； DO：16 路； 输入输出电平：TTL／CMOS 电平兼容； DO 加电输出状态：0 电平；2...
