STK实验卫星轨道参数仿真要点

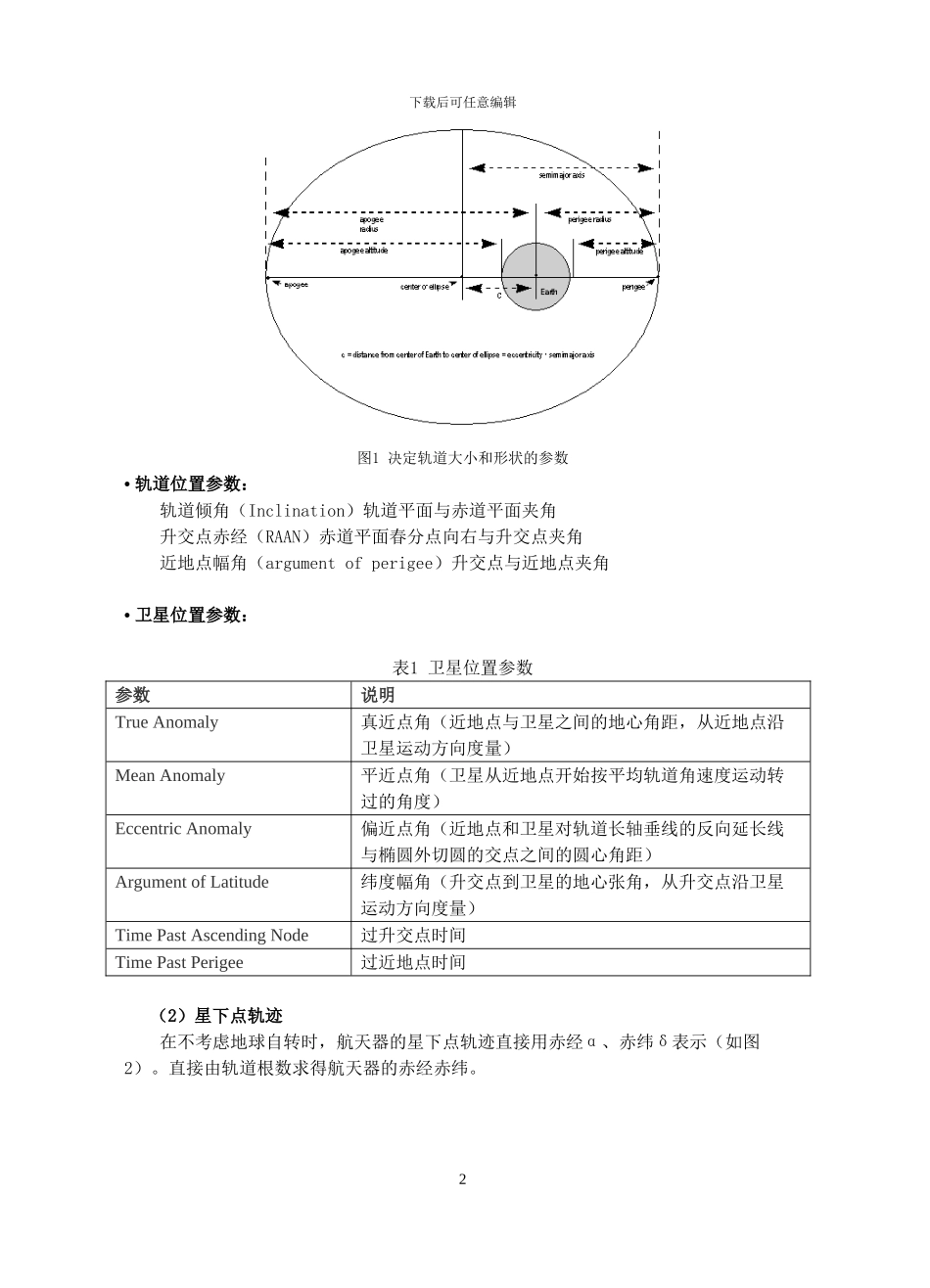

下载后可任意编辑实验一 卫星轨道参数仿真一、实验目的1、了解 STK 的基本功能；2、掌握六个轨道参数的几何意义；3、掌握极地轨道、太阳同步轨道、地球同步轨道等典型轨道的特点。二、实验环境卫星仿真工具包 STK三、实验原理（1）卫星轨道参数六个轨道参数中，两个轨道参数确定轨道大小和形状，两个轨道参数确定轨道平面在空间中的位置，一个轨道参数确定轨道在轨道平面内的指向，一个参数确定卫星在轨道上的位置。• 轨道大小和形状参数：这两个参数是相互关联的，第一个参数定义之后第二个参数也被确定。第一个参数 第二个参数semimajor axis 半长轴 Eccentricity 偏心率apogee radius 远地点半径 perigee radius 近地点半径apogee altitude 远地点高度 perigee altitude 近地点高度Period 轨道周期 Eccentricity 偏心率mean motion 平动 Eccentricity 偏心率1下载后可任意编辑图1 决定轨道大小和形状的参数• 轨道位置参数：轨道倾角（Inclination）轨道平面与赤道平面夹角升交点赤经（RAAN）赤道平面春分点向右与升交点夹角近地点幅角（argument of perigee）升交点与近地点夹角• 卫星位置参数：表1 卫星位置参数参数说明True Anomaly真近点角（近地点与卫星之间的地心角距，从近地点沿卫星运动方向度量）Mean Anomaly平近点角（卫星从近地点开始按平均轨道角速度运动转过的角度）Eccentric Anomaly偏近点角（近地点和卫星对轨道长轴垂线的反向延长线与椭圆外切圆的交点之间的圆心角距）Argument of Latitude纬度幅角（升交点到卫星的地心张角，从升交点沿卫星运动方向度量）Time Past Ascending Node过升交点时间Time Past Perigee过近地点时间（2）星下点轨迹在不考虑地球自转时，航天器的星下点轨迹直接用赤经α、赤纬δ表示（如图2）。直接由轨道根数求得航天器的赤经赤纬。2下载后可任意编辑图 2 航天器星下点的球面解法在球面直角三角形 SND 中： （1）由于地球自转和摄动影响，相邻轨道周期的星下点轨迹不可能重合。设地球自转角速度为，t0时刻格林尼治恒星时为，则任一时刻格林尼治恒星时可表示成： （2）在考虑地球自转时，星下点地心纬度 与航天器赤纬 δ 仍然相等，星下点经度（）与航天器赤经 α 的关系为： （3）将（1）代入上式，得到计算空间目标星下点地心经纬度的公式，即空间目标的星下点轨迹方程为： （4）其中 为星下点的地理纬度， 为星下点的地理...
