空调冷却冷冻水管道系统详细施工方案 (1)VIP专享

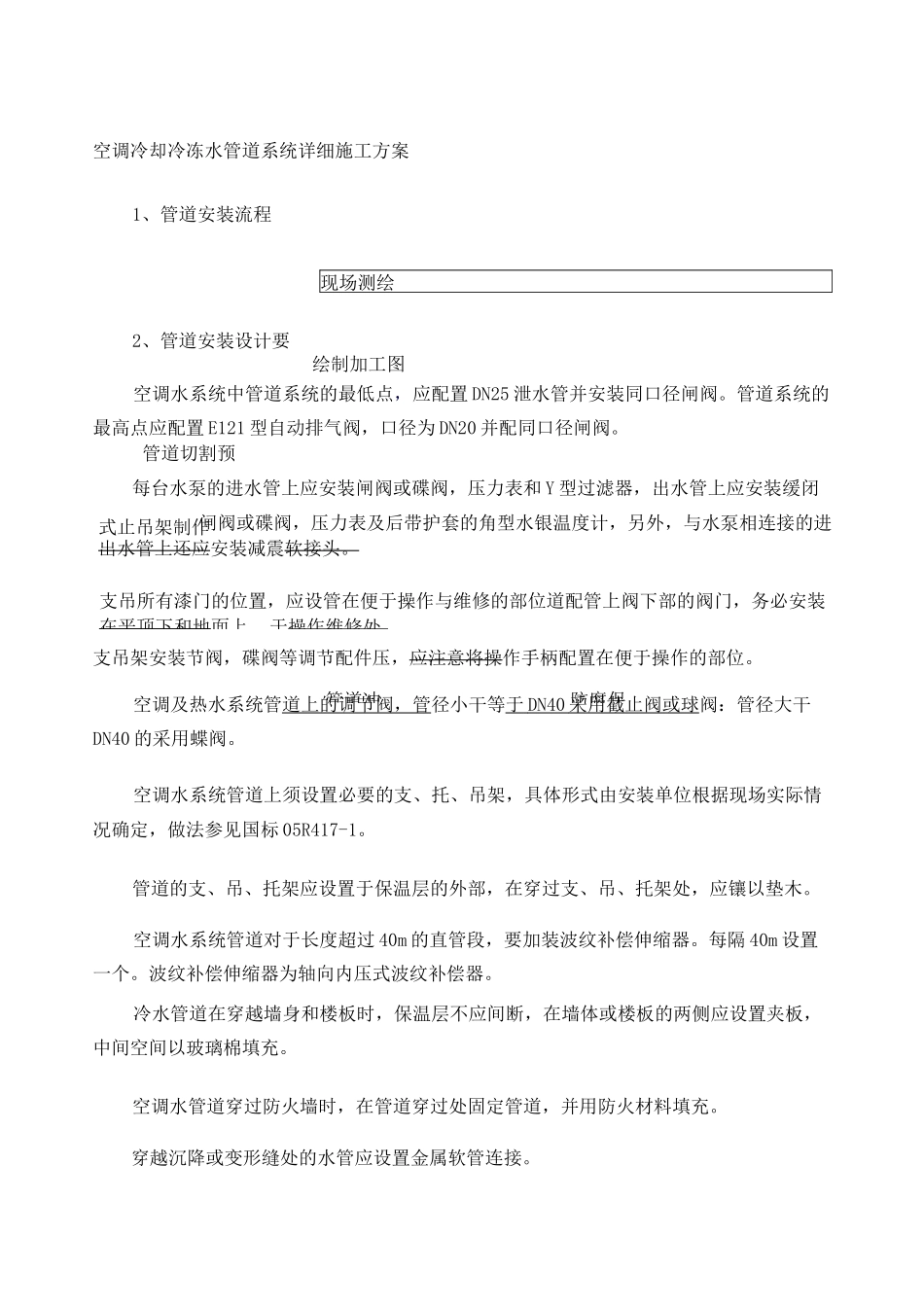

式止吊架制作出水管上还应安装减震软接头。在平顶下和地面上于操作维修处。管道冲防腐保空调冷却冷冻水管道系统详细施工方案1、管道安装流程现场测绘2、管道安装设计要绘制加工图空调水系统中管道系统的最低点，应配置 DN25 泄水管并安装同口径闸阀。管道系统的最高点应配置 E121 型自动排气阀，口径为 DN20 并配同口径闸阀。管道切割预每台水泵的进水管上应安装闸阀或碟阀，压力表和 Y 型过滤器，出水管上应安装缓闭闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进支吊所有漆门的位置，应设管在便于操作与维修的部位道配管上阀下部的阀门，务必安装支吊架安装节阀，碟阀等调节配件压，应注意将操作手柄配置在便于操作的部位。空调及热水系统管道上的调节阀，管径小干等于 DN40 采用截止阀或球 阀：管径大干DN40 的采用蝶阀。空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标 05R417-1。管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。空调水系统管道对于长度超过 40m 的直管段，要加装波纹补偿伸缩器。每隔 40m 设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。穿越沉降或变形缝处的水管应设置金属软管连接。空调立管穿楼板时，应设套管。安装在楼板内的套管，其顶部应高出装饰地面 20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面 50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。空调及热水供回水支管以的向下坡度坡向立管（主干管除外），且最高点设自动排气阀，最低点设泄水装置。并同时在立管顶部旁通设置手动排气阀。冷凝水管最小以的下降坡度坡向凝水立管。管道支架或管卡应固定在楼板上或承重结构上。水泵房内采用减震吊架。钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 之规定施工。立管每层装一管卡，安装高度为距地面。水泵、设...
