工地彩钢板房抗风验算

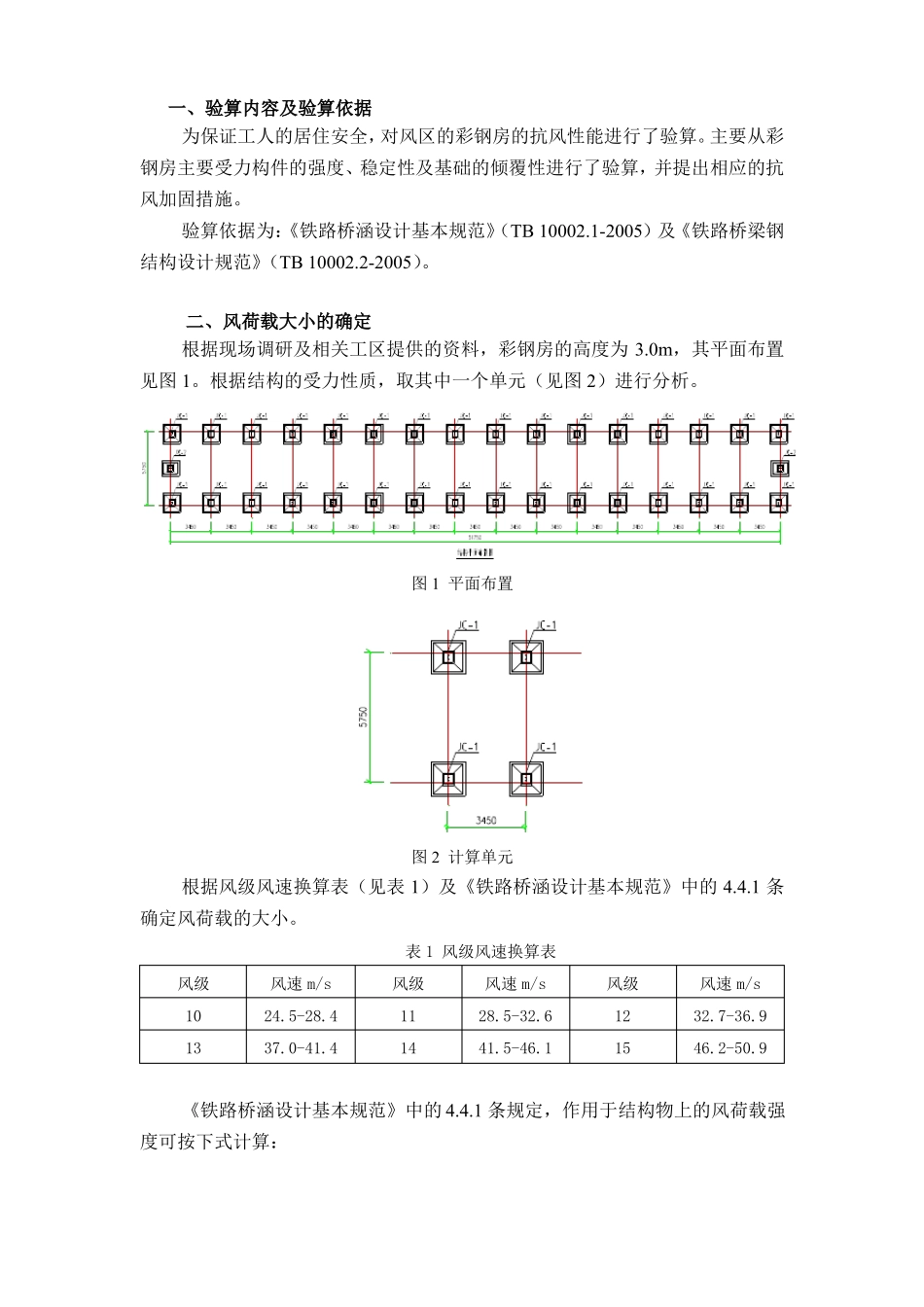

工地彩钢板房抗风验算计算书一、验算内容及验算依据为保证工人的居住安全，对风区的彩钢房的抗风性能进行了验算。主要从彩钢房主要受力构件的强度、稳定性及基础的倾覆性进行了验算，并提出相应的抗风加固措施。验算依据为：《铁路桥涵设计基本规范》（TB 10002.1-2005）及《铁路桥梁钢结构设计规范》（TB 10002.2-2005）。二、风荷载大小的确定根据现场调研及相关工区提供的资料，彩钢房的高度为 3.0m，其平面布置见图 1。根据结构的受力性质，取其中一个单元（见图 2）进行分析。图 1 平面布置图 2 计算单元根据风级风速换算表（见表 1）及《铁路桥涵设计基本规范》中的 4.4.1 条确定风荷载的大小。表 1 风级风速换算表风级1013风速 m/s24.5-28.437.0-41.4风级1114风速 m/s28.5-32.641.5-46.1风级1215风速 m/s32.7-36.946.2-50.9《铁路桥涵设计基本规范》中的 4.4.1 条规定，作用于结构物上的风荷载强度可按下式计算：W  K1K2K3W0（1）式中W —风荷载强度（Pa）；W0 —基本风压值W0 （Pa），12，系按平坦空旷地面，离地面 20m 高，1.6频率 1/100 的 10min 平均最大风速 （m/s）计算确定；一般情况W0 可按《铁路桥涵设计基本规范》中附录 D“全国基本风压分布图”，并通过实地调查核实后采用；K 1—风载体形系数，对桥墩可参照《铁路桥涵设计基本规范》中表4.4.1-1，其它构件为 1.3；K 2—风压高度变化系数，可参照《铁路桥涵设计基本规范》中表 4.4.1-2，风压随离地面或常水位的高度而异，除特殊高墩个别计算外，为简化计算，桥梁工程中全桥均取轨顶高度处的风压值；K3 —地形、地理条件系数，可参照《铁路桥涵设计基本规范》中表4.4.1-3。针对本工程场地实际特点，取 k1=1.3， k2=1.0 ，k3=1.3。取风级 10 下的风速为 28.4m/s，风级 12 下的风速为 36.9m/s，风级 15 下的风速为 50.8m/s。计算得罐体每延米的荷载强度分别为：风级 10 为 2.94kN/m，风级 12 为 4.96kN/m，风级 15 为 9.44kN/m，计算过程见表 2。表 2 风级与风荷载强度大小风级风速 m/s10121528.436.950.9W0K1K2k3pa504.11.3111.3851.01.31619.31.3W迎风面积 m2延米风载强度 kN/mpa851.93.453.453.452.944.969.4411.31438.21.32736.5三、不同工况下立柱强度、稳定性及整体倾覆检算为了考虑彩钢房主体构件的内力，检算过程采用有限元数值计算方法。立柱采用工字钢，型号为HW 125x125x6.5/9，立柱间横撑...
