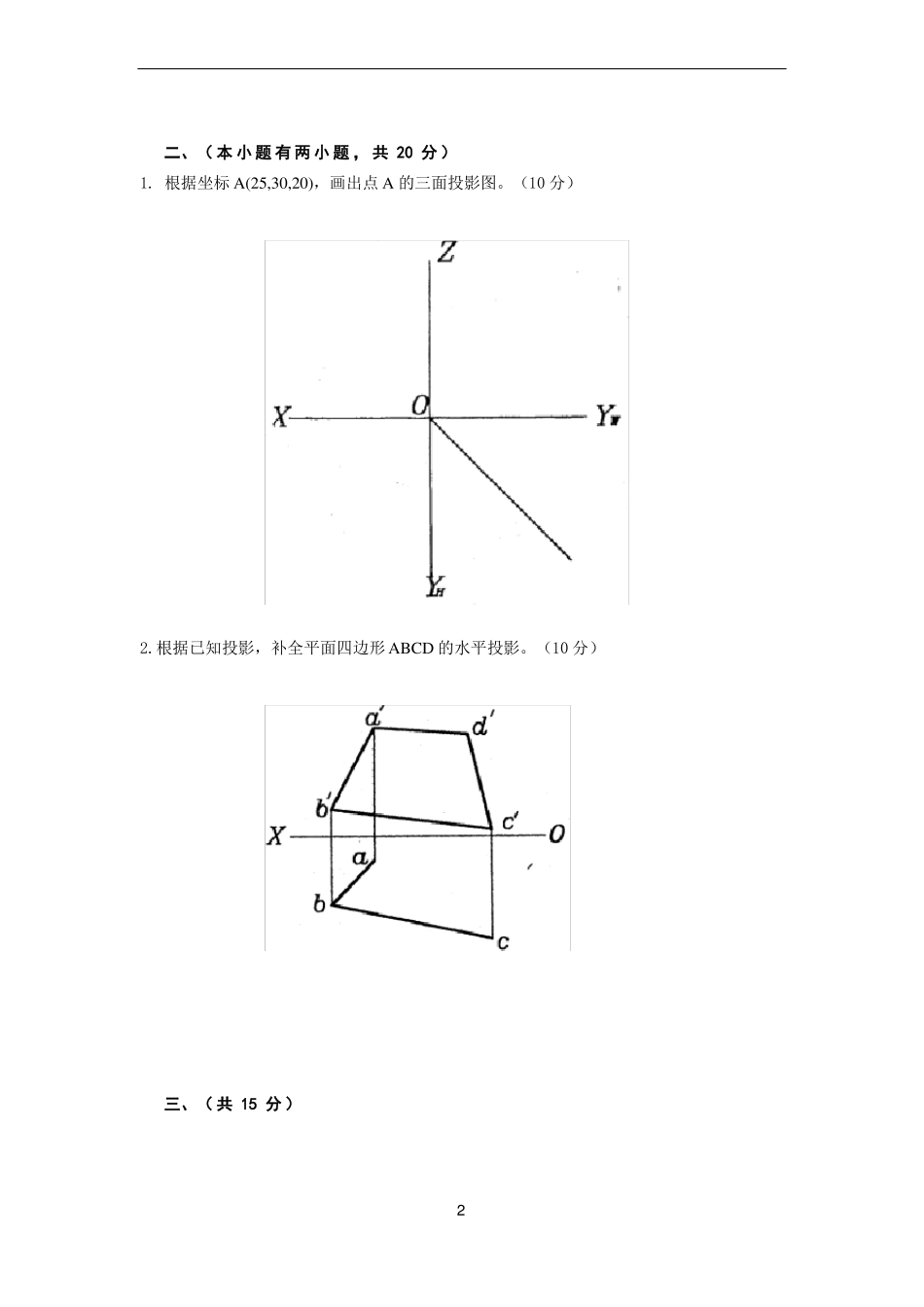

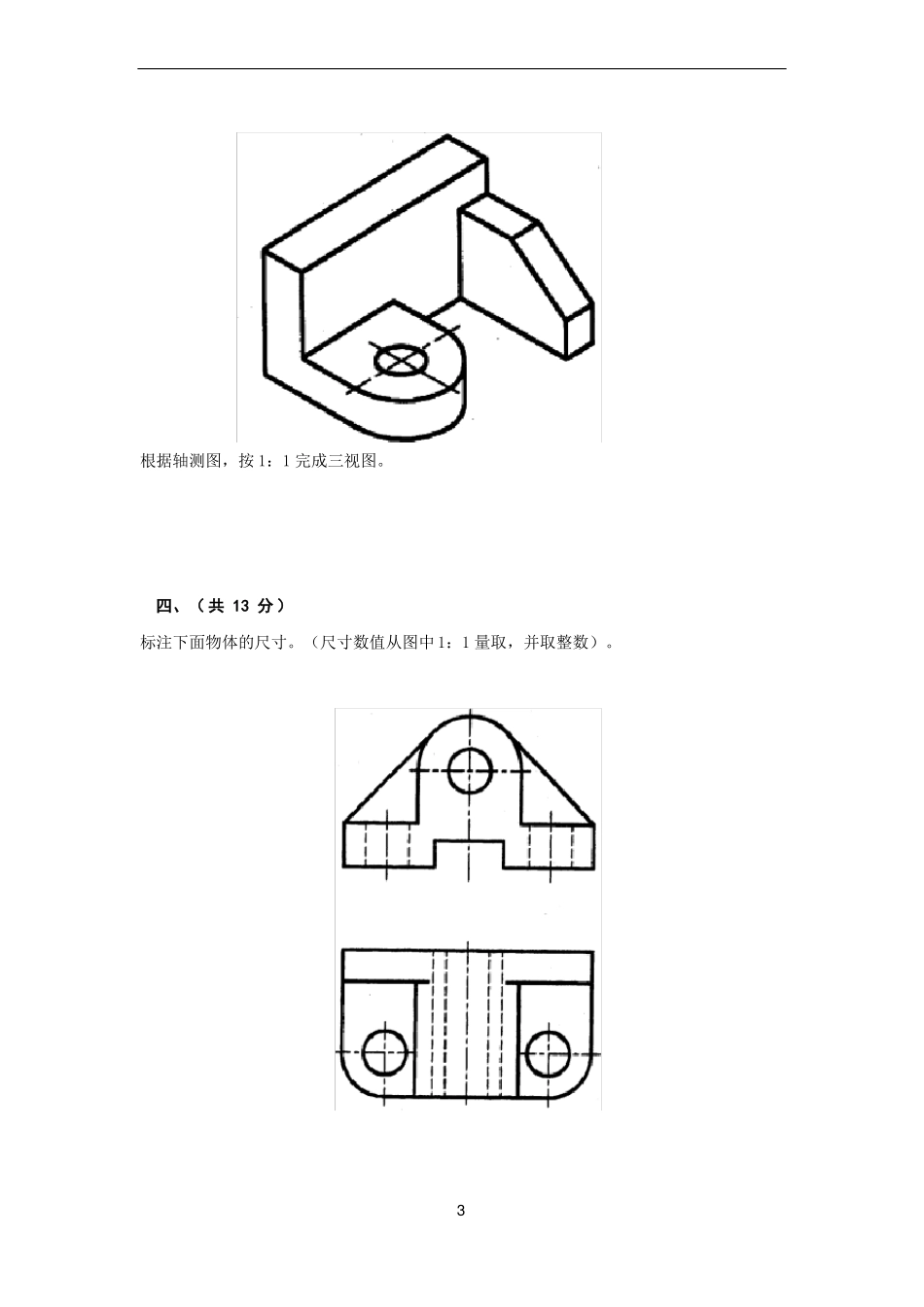

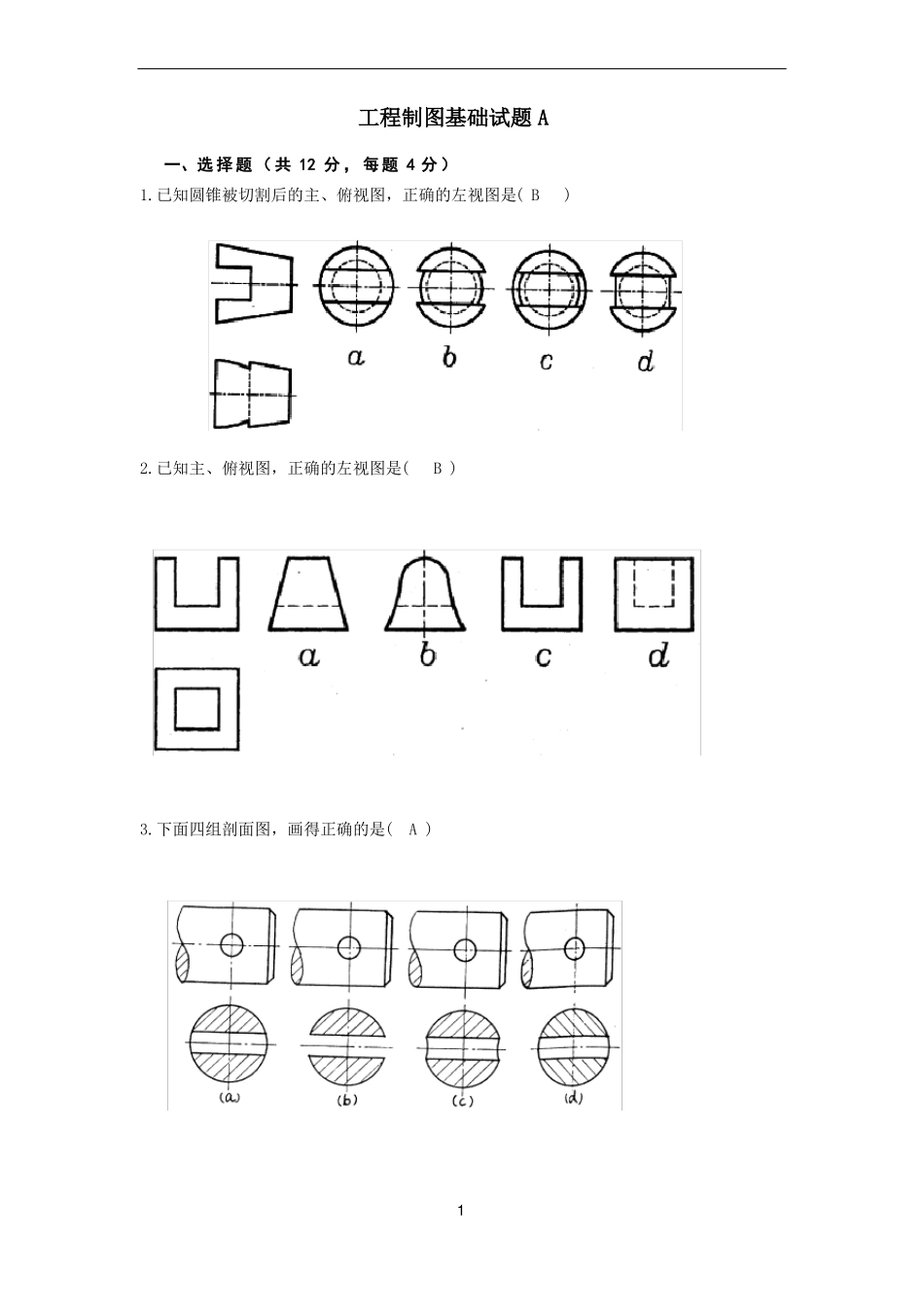

工程制图基础试题 A一、选 择 题 （ 共 12 分 ， 每 题 4 分 ）1.已知圆锥被切割后的主、俯视图，正确的左视图是( B )2.已知主、俯视图，正确的左视图是( B )3.下面四组剖面图，画得正确的是( A )1二、（ 本 小 题 有 两 小 题 ， 共 20 分 ）1. 根据坐标 A(25,30,20)，画出点 A 的三面投影图。（10 分）2.根据已知投影，补全平面四边形 ABCD 的水平投影。（10 分）三、（ 共 15 分 ）2根据轴测图，按 1：1 完成三视图。四、（ 共 13 分 ）标注下面物体的尺寸。（尺寸数值从图中 1：1 量取，并取整数）。3五、（ 共 15 ）根据两视图，补画左视图，要画虚线。六、（ 共 15 分 ）将主视图改画成全剖视图。七、（ 共 10 分 ）4下面的内、外螺纹旋合画法有许多错误，试在右侧的指定位置绘制出正确的该螺纹旋合画法。试题 A 答案及评分标准（供参考）一、选择题（每题 4 分，12 分）1.b 2.b 3.a二、（共 20 分）第 1 题 (10 分)第 2 题（10 分）5三、本题共 15 分。主视图、左视图、俯视图正确各得 4 分，图示虚线 3 分。四、本题共 13 分6每正确标注一个尺寸得 1 分。出现重复、封闭及矛盾尺寸，每两处扣1 分，标注不合理的酌情扣分。(注意：答案中的数值可能比实际小一点，只要标注的方法对，即可得分)五、本题共 15 分1- 6 处各 2.5 分，计 15 分。六、本题共 15 分（1-5 处各 3 分，计 15 分；剖面线没有扣 2 分）7七、本题共 10 分共有 5 处错误，改正一处得 2 分，改错不扣分。工程制图基础试题 B一、选 择 题 （ 共 10 分 ， 每 题 5 分 ）1.下面四组剖面图，画得正确的是( )82.已知主、左视图，正确的俯视图是( )二、（ 共 10 分 ）1.已知：A、B、C 点的二面投影。求作：A、B、C 的第三面投影。(5 分)2.已知：正平线 AB 的实长为 50mm求作：a′(一解即可)(5 分)9三、（ 共 11 分 ）已知组合体两视图，求画其俯视图。要画虚线。四、（ 共 15 分 ）补画左视图五、（ 共 15 分 ）10补画俯视图六、（ 共 18 分 ）将左视图画成全剖视七（ 共 11 分 ）标注下面形体的尺寸。（尺寸数值从图中 1：1 量取，并取整数）11八、（ 共 10 分 ）分析下列螺纹画法及螺纹连接画法中的错误，并在指定位置画出正确的视图。试题 B 答案及评分标准一选择题（每题 5 分，10 分） 1.a 2...
