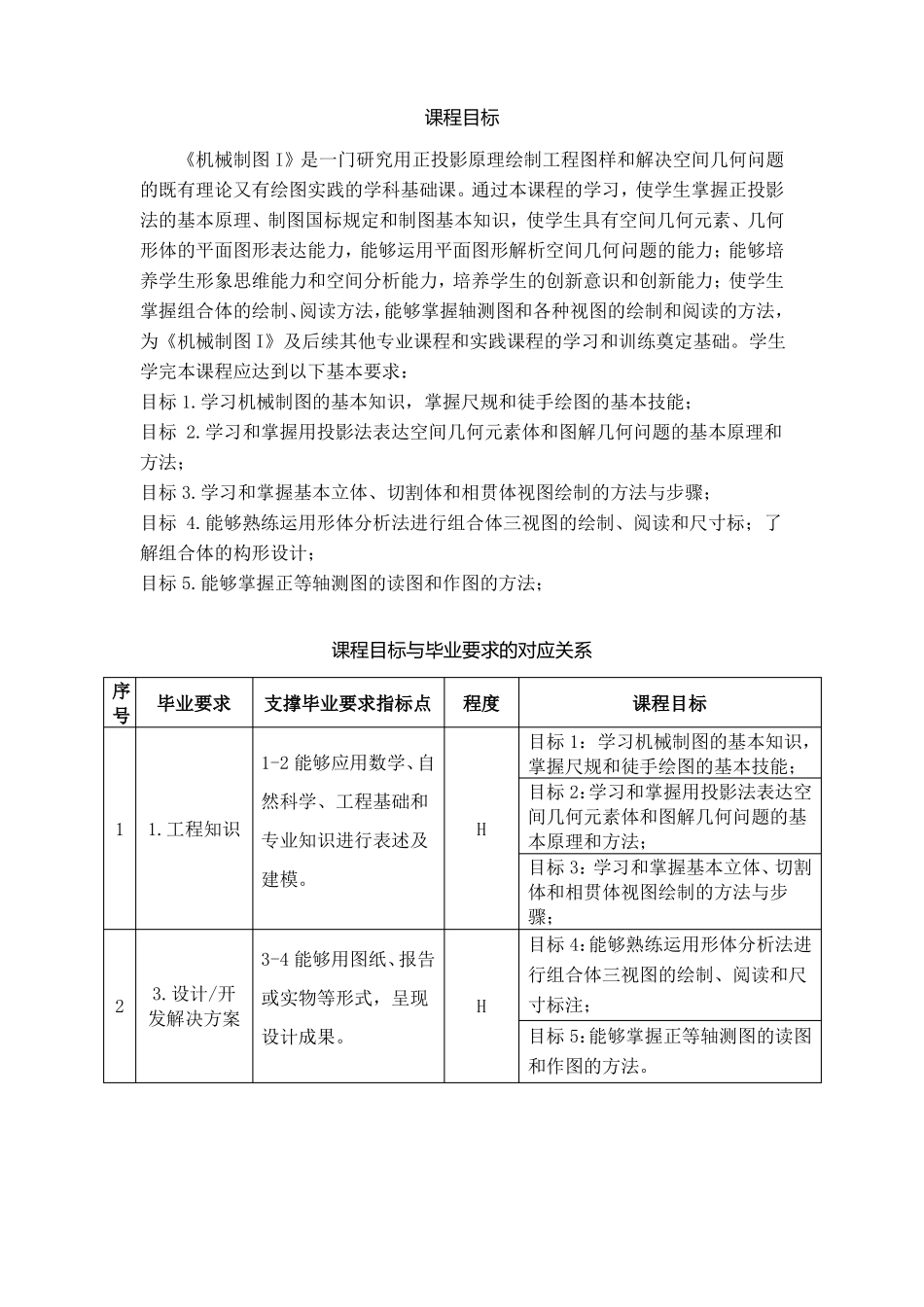

《机械制图 I》课程教学大纲一、课程基本信息机械制图 I课程名称Mechanical Drawing课程代码开课单位课程团队授课学期01119001智能制造学院《机械制图》课程团队第一学期理论课内学时3232实验学分/学时02/32课程性质课程负责人必修李媛媛实践0集 中0实践课外学时适用专业授课语言先修课程后续课程课程思政设计0机械设计制造及其自动化中文无机械设计、互换性与技术测量、金属切削原理与刀具爱国守法，理解人文社会科学素养和社会责任感的内涵，具有科学的世界观、人生观和价值观。《机械制图》是机械设计制造及其自动化专业的一门重要的专业基础必修课。本课程教学目的是使学生理解并掌握研究和解决空间几何问题以及绘制和阅读机械图样的理论和方法。通过本课程的学习使学生具有查阅国家标准的本领，掌握投影理论的原理，培养和发展学生的空间分析问题能力、空间想象构形能力以及对空间几何问题的图解能力，使学生熟练掌握识读和绘制常见机械类专业图样的基本技能。该课程在教学过程中将三维图形动画、立体模型、机械零部件等与课堂的理论知识的教学相结合，增强了学生的感性认知，辅助学生快速建立空间思维。本课程的学习将为学生后续专业课程的学习，以及课程设计、毕业设计打下坚实基础；为学生毕业后就业和从事专业技术工作培训职业实用技能。课程介绍二、课程目标与毕业要求的对应关系课程目标《机械制图 I》是一门研究用正投影原理绘制工程图样和解决空间几何问题的既有理论又有绘图实践的学科基础课。通过本课程的学习，使学生掌握正投影法的基本原理、制图国标规定和制图基本知识，使学生具有空间几何元素、几何形体的平面图形表达能力，能够运用平面图形解析空间几何问题的能力；能够培养学生形象思维能力和空间分析能力，培养学生的创新意识和创新能力；使学生掌握组合体的绘制、阅读方法，能够掌握轴测图和各种视图的绘制和阅读的方法，为《机械制图 I》及后续其他专业课程和实践课程的学习和训练奠定基础。学生学完本课程应达到以下基本要求：目标 1.学习机械制图的基本知识，掌握尺规和徒手绘图的基本技能；目标 2.学习和掌握用投影法表达空间几何元素体和图解几何问题的基本原理和方法；目标 3.学习和掌握基本立体、切割体和相贯体视图绘制的方法与步骤；目标 4.能够熟练运用形体分析法进行组合体三视图的绘制、阅读和尺寸标；了解组合体的构形设计；目标 5.能够掌握正等轴测图的读图和作图的方法；课程目标与毕业要求的...
