平板清障车使用说明书

平板清障车使用说明书_第1页
1/33
平板清障车使用说明书_第2页
2/33
平板清障车使用说明书_第3页
3/33

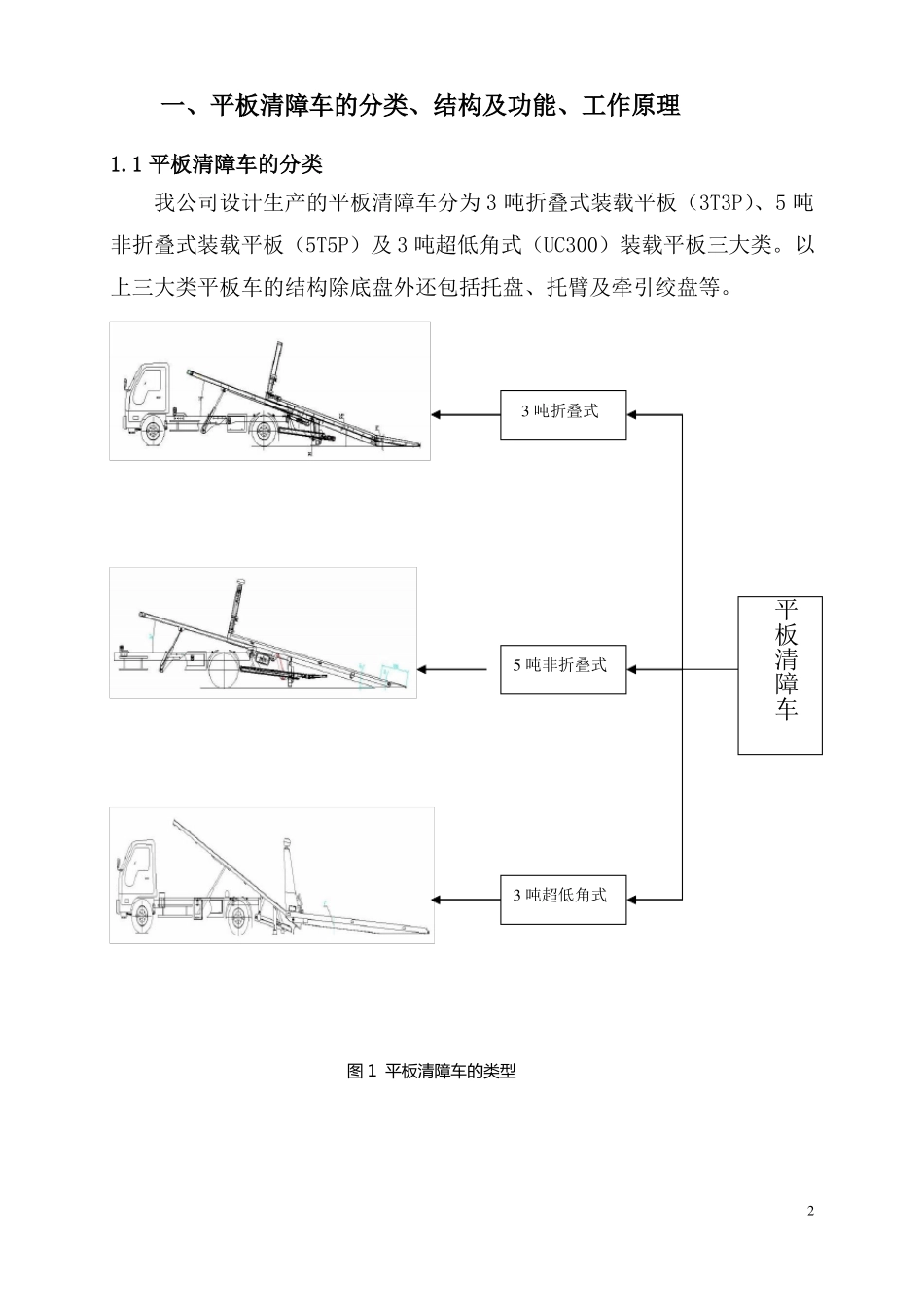

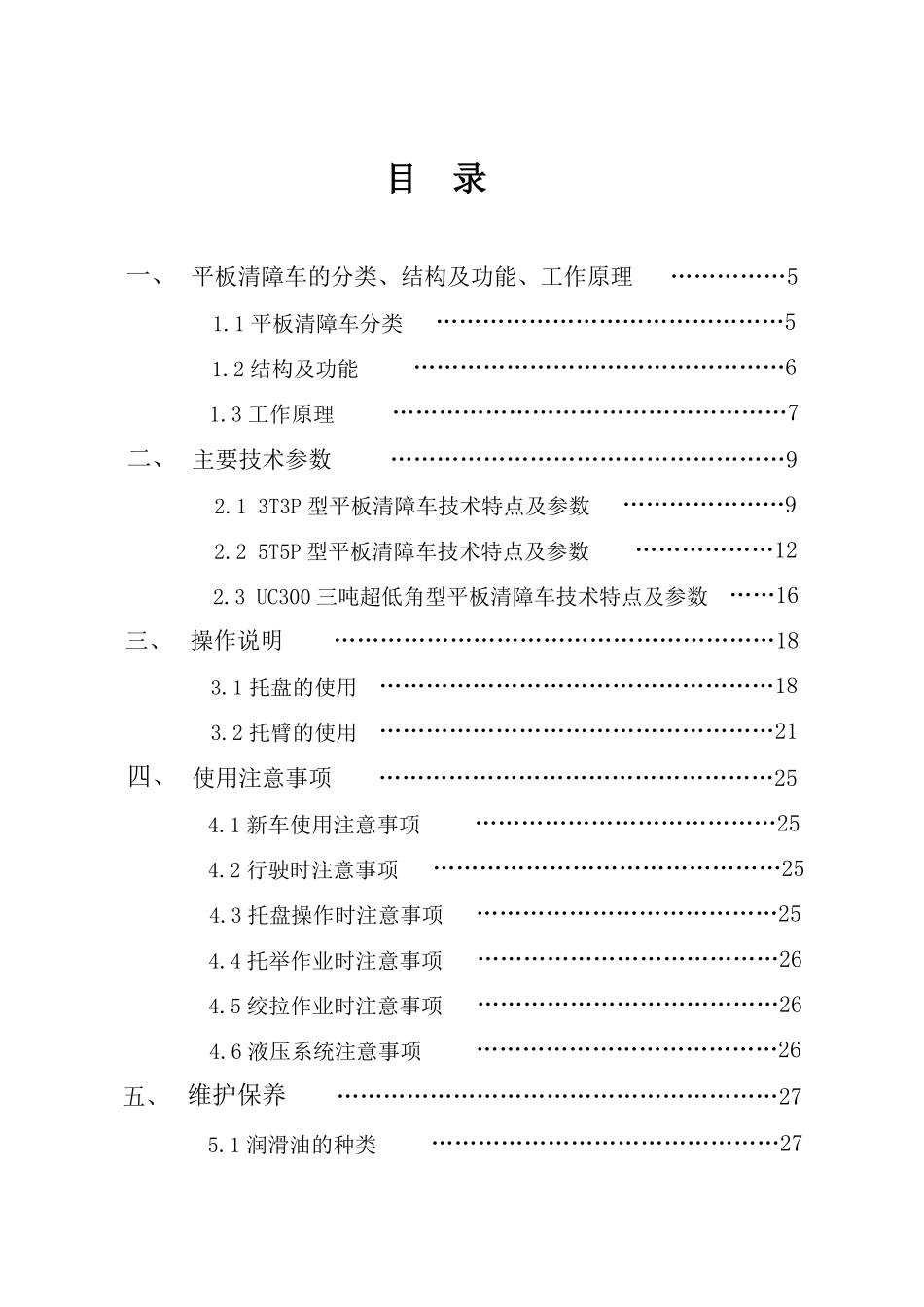

目录一、 平板清障车的分类、结构及功能、工作原理……………51.1 平板清障车分类………………………………………51.2 结构及功能…………………………………………61.3 工作原理……………………………………………7二、 主要技术参数……………………………………………9 2.1 3T3P 型平板清障车技术特点及参数…………………9 2.2 5T5P 型平板清障车技术特点及参数………………12 2.3 UC300 三吨超低角型平板清障车技术特点及参数……16三、 操作说明…………………………………………………183.1 托盘的使用……………………………………………183.2 托臂的使用……………………………………………21四、 使用注意事项……………………………………………254.1 新车使用注意事项…………………………………254.2 行驶时注意事项………………………………………254.3 托盘操作时注意事项…………………………………254.4 托举作业时注意事项…………………………………264.5 绞拉作业时注意事项…………………………………264.6 液压系统注意事项…………………………………26五、 维护保养…………………………………………………275.1 润滑油的种类………………………………………275.2 液压系统的保养……………………………………275.3 日常维护保养………………………………………285.4 寒冷地区车辆的使用及保养…………………………29六、 常见故障及排除方法……………………………………30七、 随车附件清单……………………………………………31附:整车简图181………………………………………………一、平板清障车的分类、结构及功能、工作原理1.1 平板清障车的分类我公司设计生产的平板清障车分为 3 吨折叠式装载平板(3T3P)、5 吨非折叠式装载平板(5T5P)及 3 吨超低角式(UC300)装载平板三大类。以上三大类平板车的结构除底盘外还包括托盘、托臂及牵引绞盘等。3 吨折叠式5 吨非折叠式平板清障车3 吨超低角式图 1 平板清障车的类型21.2 清障车的结构及功能平板清障车的上装为全液压操纵,其动力来源于底盘发动机,取力器从变速箱窗口取力,发动机的输出动力通过传动轴到达齿轮泵。油泵输出高压油,流经多路换向阀、液压阀,然后到达各执行元件。各个部件的动作均由换向阀手柄控制,操纵手柄设置在左右后侧工具箱,每一侧的操纵手柄均可实现全功能操作。操纵手柄旁边的标志牌上清楚地...
