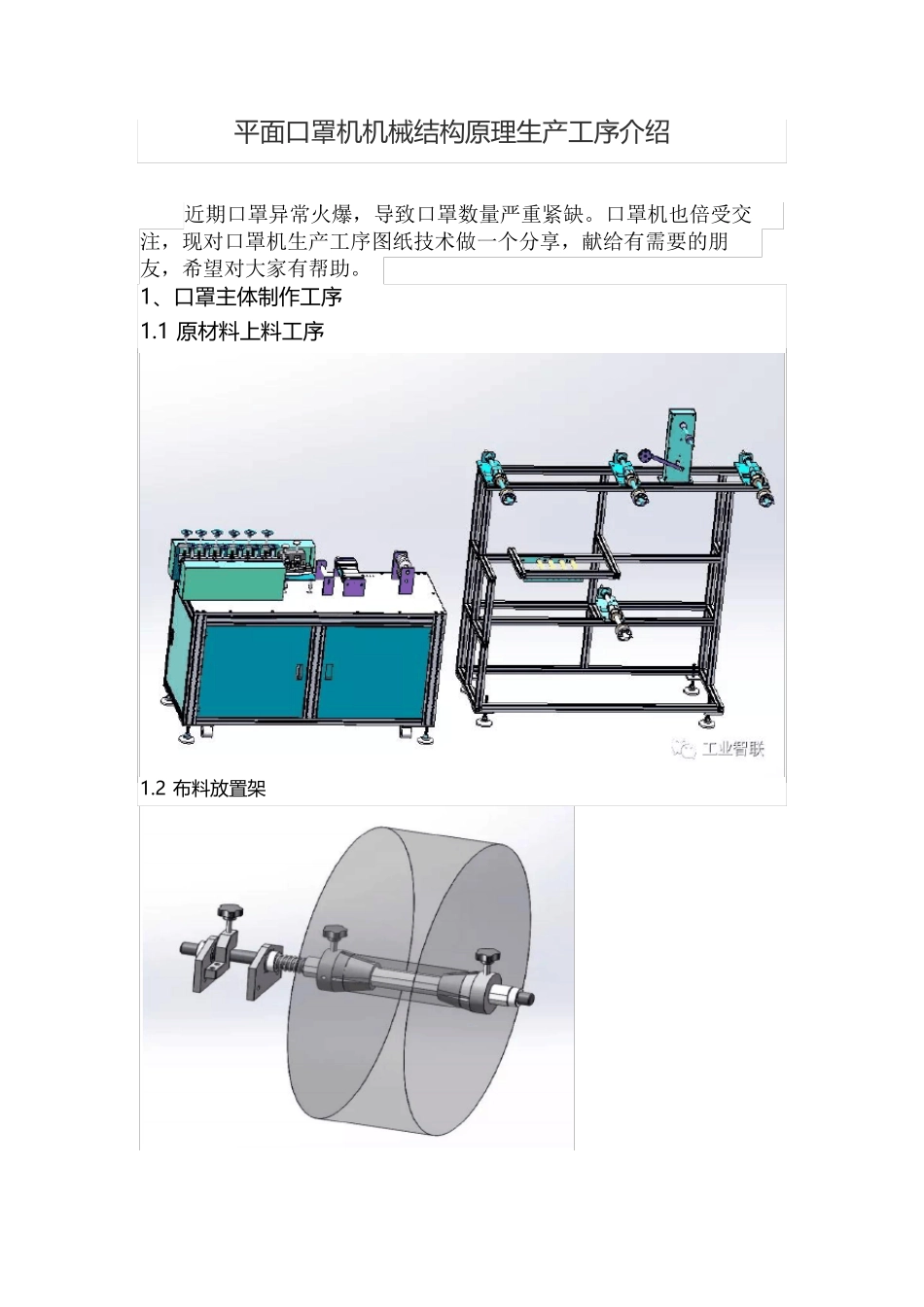

平面口罩机机械结构原理生产工序介绍近期口罩异常火爆，导致口罩数量严重紧缺。口罩机也倍受交注，现对口罩机生产工序图纸技术做一个分享，献给有需要的朋友，希望对大家有帮助。1、口罩主体制作工序1.1 原材料上料工序1.2 布料放置架2、口罩主体处理工序2、工序中的机构分析2.1 整个工序，除分离输送带部分，只有一个驱动电机，每个运动滚筒的动力都来自这个电机， 而中间动力的传递都是通过链轮链条、齿轮等传动机构。2.2 褶皱 鼻梁线切断工序褶皱成形要注意布料放置架与双刀旋切的水平校准问题，很容易产生褶皱不在中心进料跑偏等问题，工序中的鼻梁线的驱动，切断原理为滚切，切断同时布料完成一侧的折边，具体看下图：3、主体分料工序3.1、分料机构因为前面的工序效率比较高，为了生产速度匹配，就用了一拖二的方式，而这个工序就是用来分配前道工序过来的口罩主体。图中 3 个红色的是口罩主体，上一道工序会将口罩主体送入中间位置，然后由两侧的拨杆分别将口罩主体， 依序的拨入左右两侧， 推料气缸再将口罩主体推入输送带。4、耳带熔接 /折叠因为耳带熔接 /折叠工序 -1 和-2 是一样的，所以这里就只分析一个。一、工作顺序1、口罩主体从上一道工序，输送到入料处，跟随步进式输送线前进；2、经过耳带熔接机构，将耳带熔接在口罩主体上；3、经过耳带折叠机构，将耳带向内折叠；（这个机构就是我前面提到的，比外耳式多的一道工序）4、完成的口罩进入码垛机构，然后每码垛10 个，放到下料输送带，再由人工取走。二、机构分析1、步进式输送线其实输送线很普通，主要是想说一下它固定载具的方式：2、耳带熔接机构1）先说一下这个机构的具体动作顺序输送线将口罩主体输送到口罩停止位→ 耳带处理机构，将耳带放置在口罩两端；→ 压紧机构下压；→ 超声波熔接机工作，将耳带熔接在口罩上；→完成。2）还是惯例，说一下值得一说的机构估计这一个机构， 大家最感兴趣的就是， 耳带是怎么截取并放到口罩上的。先说一下，口罩左右两侧的耳带处理机构是对称的，所以原理是一样的。下面看详细的图：→ 耳带从上面的耳带卷下来后，从耳带出口出来；→ 最右侧的笔形气缸驱动拉耳带夹子，夹住耳带出来；→ 耳带两端夹子，夹住耳带；→ 剪刀将耳带剪断，耳带两端夹子将耳带两端放置到位；→ 执行熔接动作；→ 重复以上动作。以上就是耳带处理机构整个的动作流程，再来看一下耳带两端夹子的具体机构：旋转时，上下气缸提起；到位...
