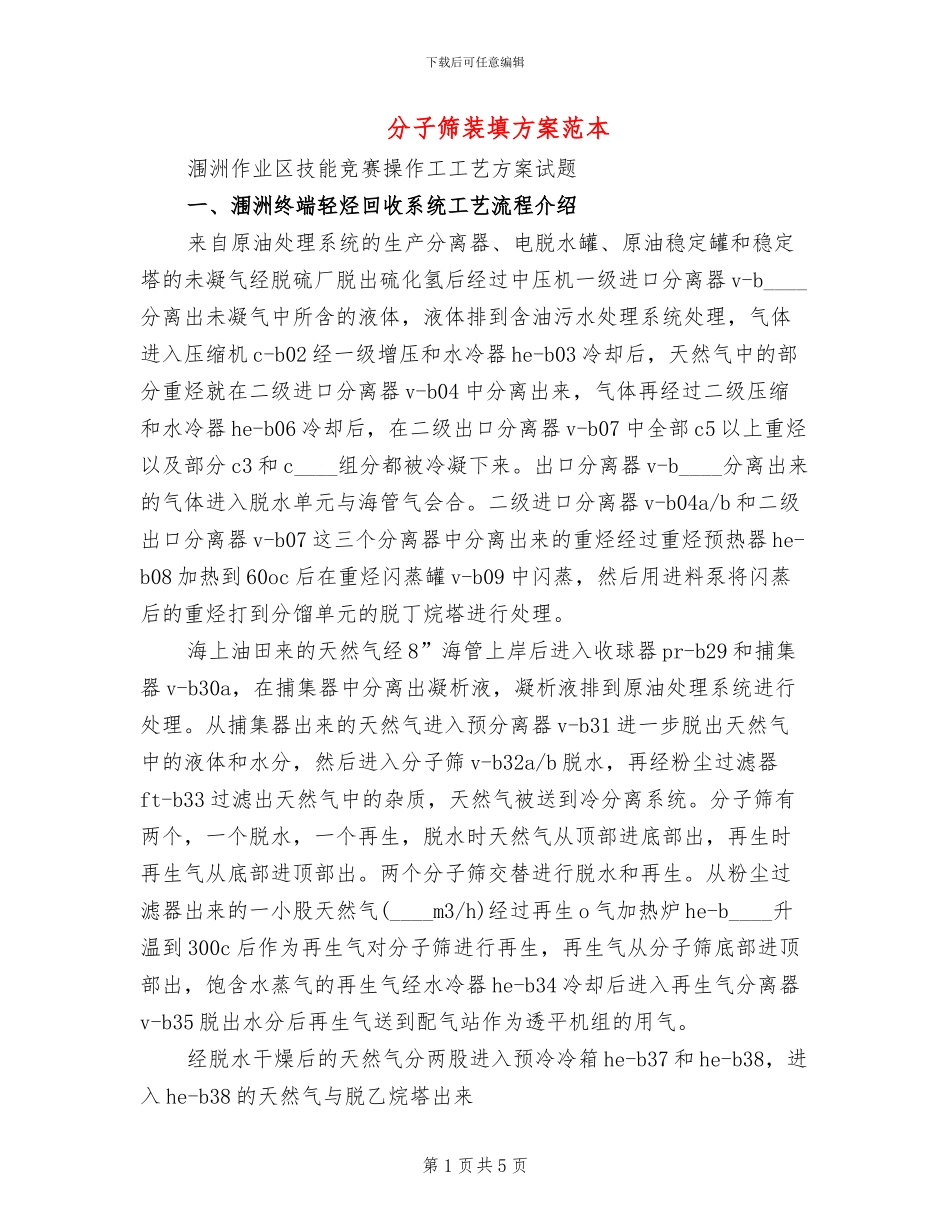

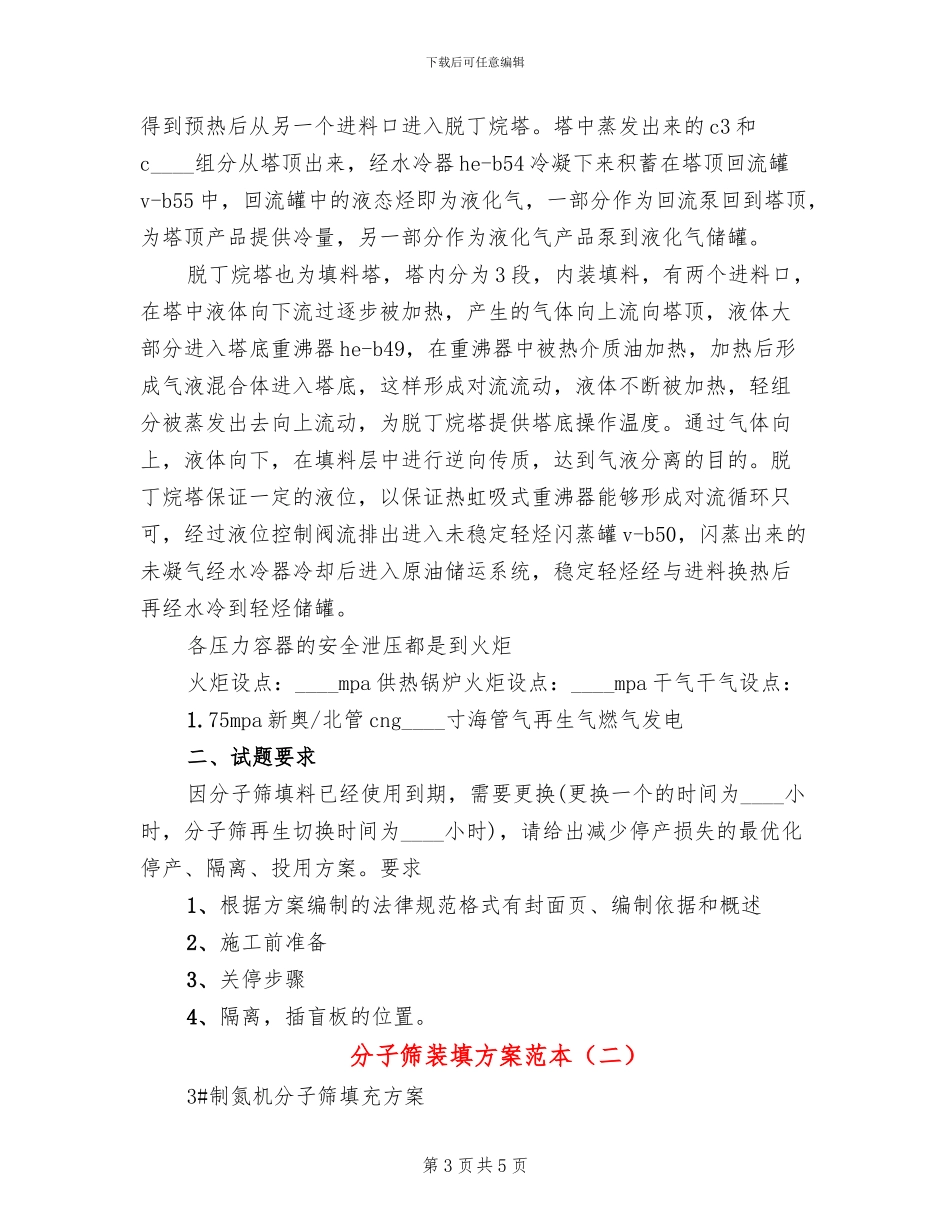

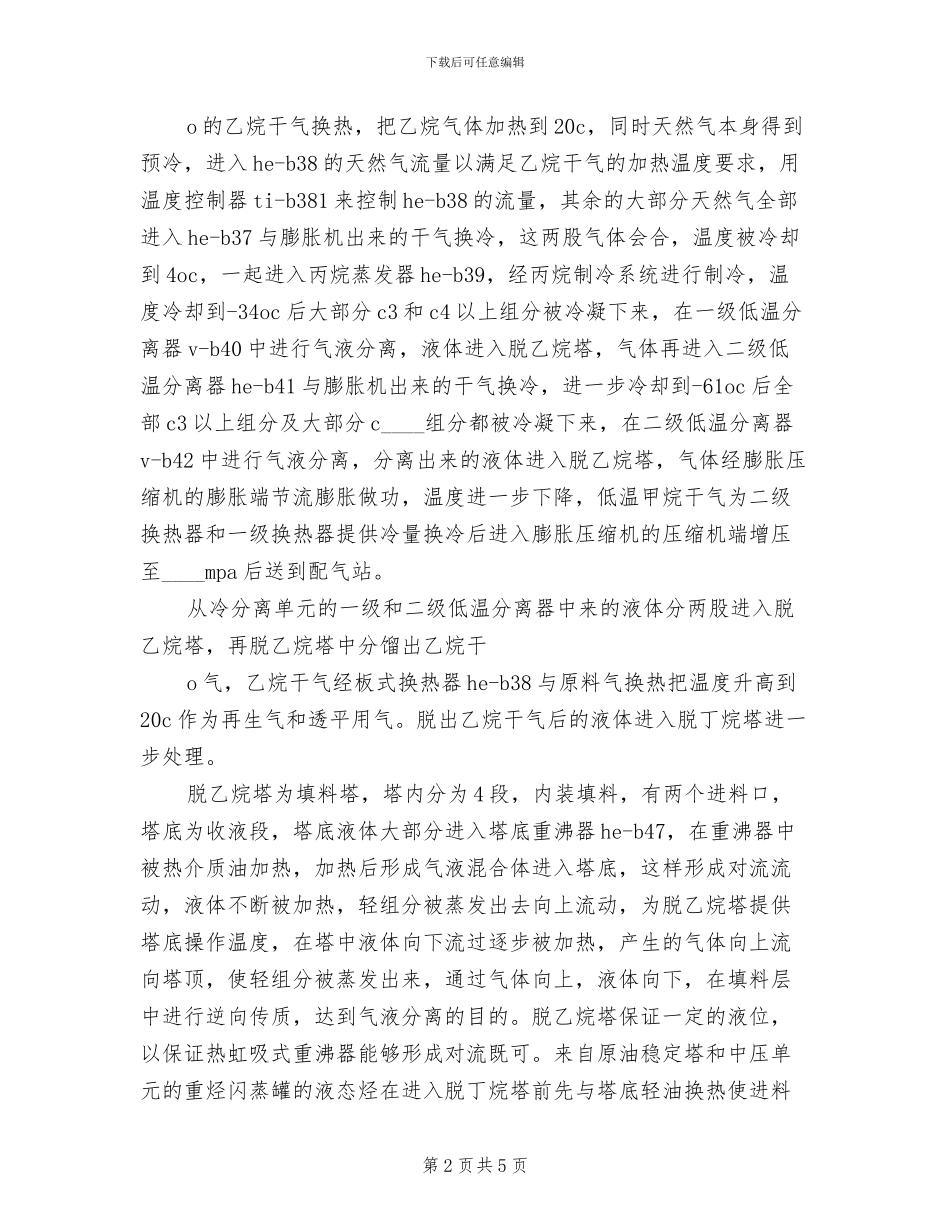

下载后可任意编辑分子筛装填方案范本涠洲作业区技能竞赛操作工工艺方案试题一、涠洲终端轻烃回收系统工艺流程介绍来自原油处理系统的生产分离器、电脱水罐、原油稳定罐和稳定塔的未凝气经脱硫厂脱出硫化氢后经过中压机一级进口分离器 v-b____分离出未凝气中所含的液体，液体排到含油污水处理系统处理，气体进入压缩机 c-b02 经一级增压和水冷器 he-b03 冷却后，天然气中的部分重烃就在二级进口分离器 v-b04 中分离出来，气体再经过二级压缩和水冷器 he-b06 冷却后，在二级出口分离器 v-b07 中全部 c5 以上重烃以及部分 c3 和 c____组分都被冷凝下来。出口分离器 v-b____分离出来的气体进入脱水单元与海管气会合。二级进口分离器 v-b04a/b 和二级出口分离器 v-b07 这三个分离器中分离出来的重烃经过重烃预热器 he-b08 加热到 60oc 后在重烃闪蒸罐 v-b09 中闪蒸，然后用进料泵将闪蒸后的重烃打到分馏单元的脱丁烷塔进行处理。海上油田来的天然气经 8”海管上岸后进入收球器 pr-b29 和捕集器 v-b30a，在捕集器中分离出凝析液，凝析液排到原油处理系统进行处理。从捕集器出来的天然气进入预分离器 v-b31 进一步脱出天然气中的液体和水分，然后进入分子筛 v-b32a/b 脱水，再经粉尘过滤器ft-b33 过滤出天然气中的杂质，天然气被送到冷分离系统。分子筛有两个，一个脱水，一个再生，脱水时天然气从顶部进底部出，再生时再生气从底部进顶部出。两个分子筛交替进行脱水和再生。从粉尘过滤器出来的一小股天然气(____m3/h)经过再生 o 气加热炉 he-b____升温到 300c 后作为再生气对分子筛进行再生，再生气从分子筛底部进顶部出，饱含水蒸气的再生气经水冷器 he-b34 冷却后进入再生气分离器v-b35 脱出水分后再生气送到配气站作为透平机组的用气。经脱水干燥后的天然气分两股进入预冷冷箱 he-b37 和 he-b38，进入 he-b38 的天然气与脱乙烷塔出来第 1 页共 5 页下载后可任意编辑o 的乙烷干气换热，把乙烷气体加热到 20c，同时天然气本身得到预冷，进入 he-b38 的天然气流量以满足乙烷干气的加热温度要求，用温度控制器 ti-b381 来控制 he-b38 的流量，其余的大部分天然气全部进入 he-b37 与膨胀机出来的干气换冷，这两股气体会合，温度被冷却到 4oc，一起进入丙烷蒸发器 he-b39，经丙烷制冷系统进行制冷，温度冷却到-34oc 后大部分 c3 和 c4 以上组分被冷凝下来，在一级低温分离器 v-b40...
