单片机课程设计之自动打铃系统

单片机课程设计之自动打铃系统_第1页
1/13
单片机课程设计之自动打铃系统_第2页
2/13
单片机课程设计之自动打铃系统_第3页
3/13

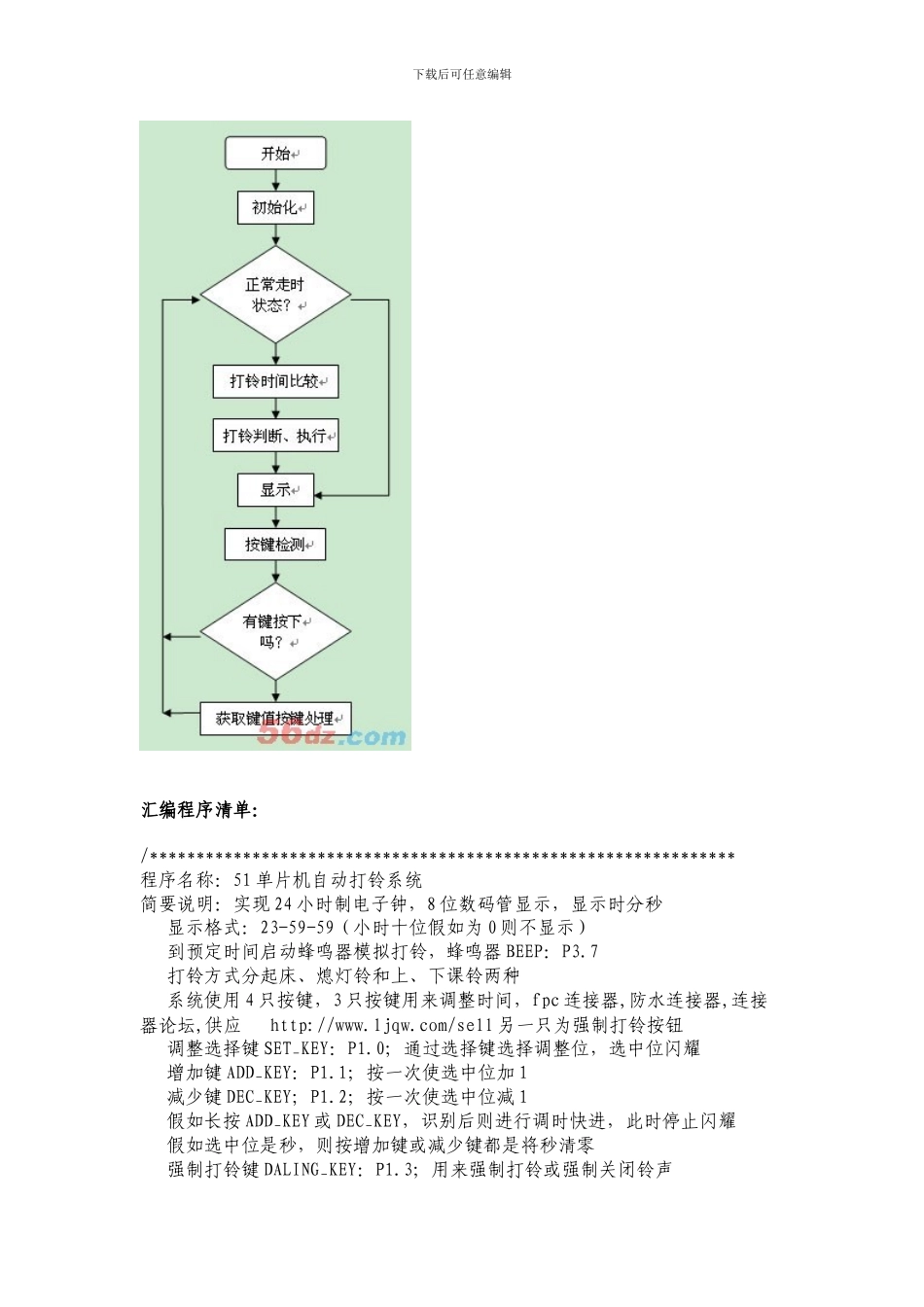

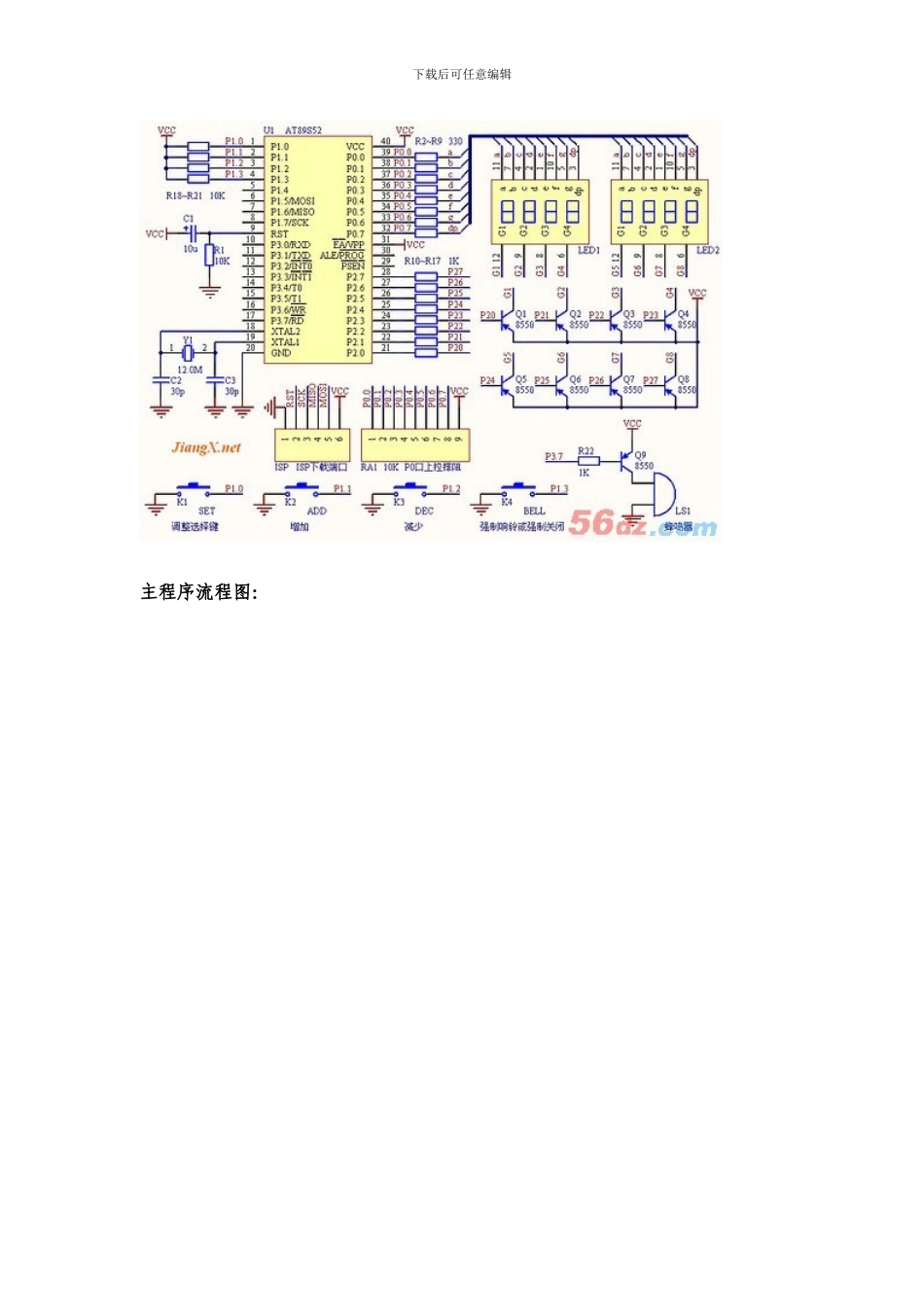

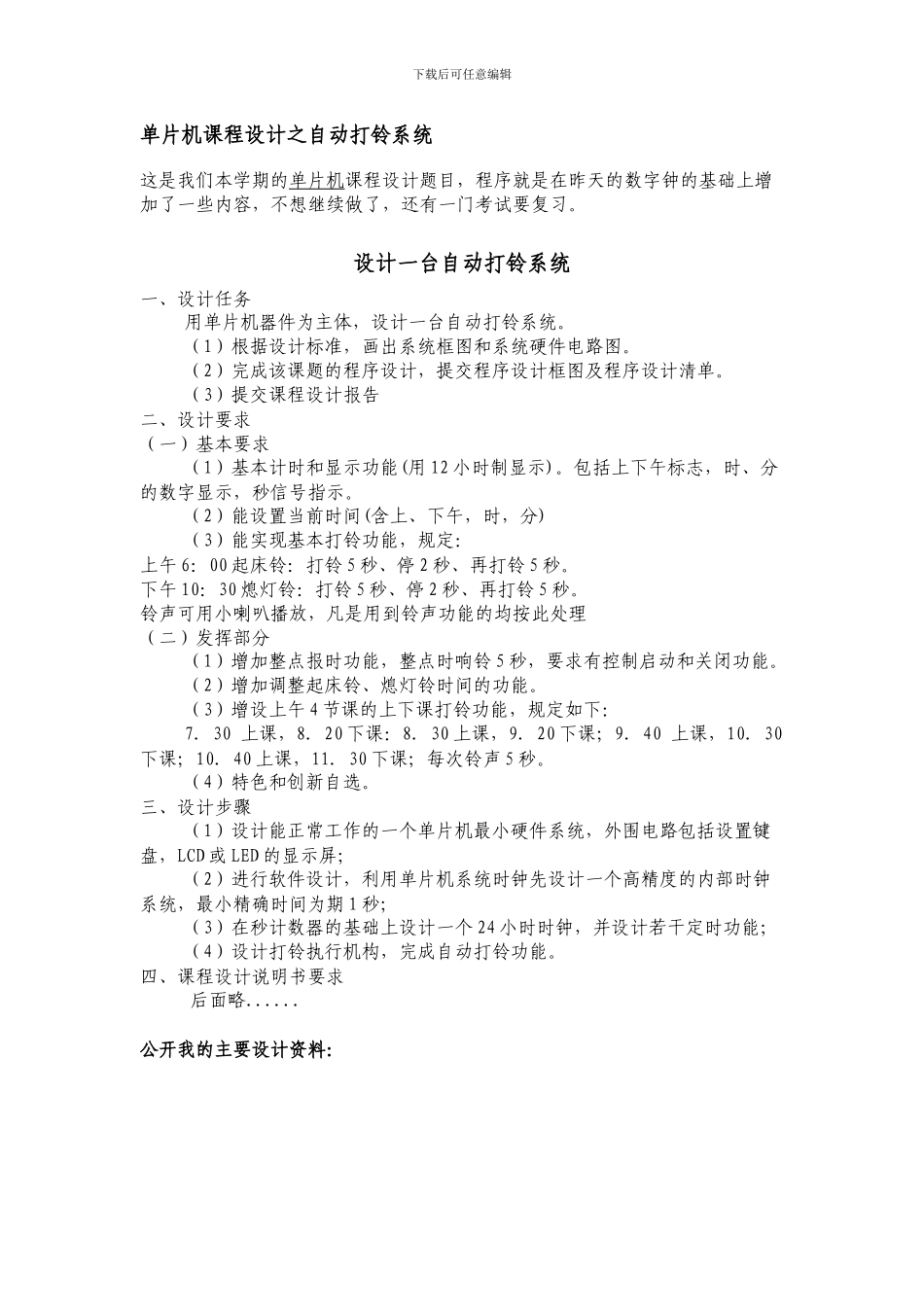

下载后可任意编辑单片机课程设计之自动打铃系统这是我们本学期的单片机课程设计题目,程序就是在昨天的数字钟的基础上增加了一些内容,不想继续做了,还有一门考试要复习。设计一台自动打铃系统一、设计任务 用单片机器件为主体,设计一台自动打铃系统。 (1)根据设计标准,画出系统框图和系统硬件电路图。 (2)完成该课题的程序设计,提交程序设计框图及程序设计清单。 (3)提交课程设计报告二、设计要求(一)基本要求 (1)基本计时和显示功能(用 12 小时制显示)。包括上下午标志,时、分的数字显示,秒信号指示。 (2)能设置当前时间(含上、下午,时,分) (3)能实现基本打铃功能,规定:上午 6:00 起床铃:打铃 5 秒、停 2 秒、再打铃 5 秒。下午 10:30 熄灯铃:打铃 5 秒、停 2 秒、再打铃 5 秒。铃声可用小喇叭播放,凡是用到铃声功能的均按此处理(二)发挥部分 (1)增加整点报时功能,整点时响铃 5 秒,要求有控制启动和关闭功能。 (2)增加调整起床铃、熄灯铃时间的功能。 (3)增设上午 4 节课的上下课打铃功能,规定如下: 7.30 上课,8.20 下课:8.30 上课,9.20 下课;9.40 上课,10.30下课;10.40 上课,11.30 下课;每次铃声 5 秒。 (4)特色和创新自选。三、设计步骤 (1)设计能正常工作的一个单片机最小硬件系统,外围电路包括设置键盘,LCD 或 LED 的显示屏; (2)进行软件设计,利用单片机系统时钟先设计一个高精度的内部时钟系统,最小精确时间为期 1 秒; (3)在秒计数器的基础上设计一个 24 小时时钟,并设计若干定时功能; (4)设计打铃执行机构,完成自动打铃功能。四、课程设计说明书要求 后面略...... 公开我的主要设计资料:下载后可任意编辑主程序流程图:下载后可任意编辑汇编程序清单:/***************************************************************程序名称:51 单片机自动打铃系统简要说明:实现 24 小时制电子钟,8 位数码管显示,显示时分秒 显示格式:23-59-59(小时十位假如为 0 则不显示) 到预定时间启动蜂鸣器模拟打铃,蜂鸣器 BEEP:P3.7 打铃方式分起床、熄灯铃和上、下课铃两种 系统使用 4 只按键,3 只按键用来调整时间,fpc 连接器,防水连接器,连接器论坛,供应 http://www.ljqw.com/sell 另一只为强制打铃按钮 调整选择键 SET_KEY:P1.0;通过选择键选择调整位,选中位闪耀 增加键 ADD_KE...
