基于BP神经网络的自整定PID控制仿真

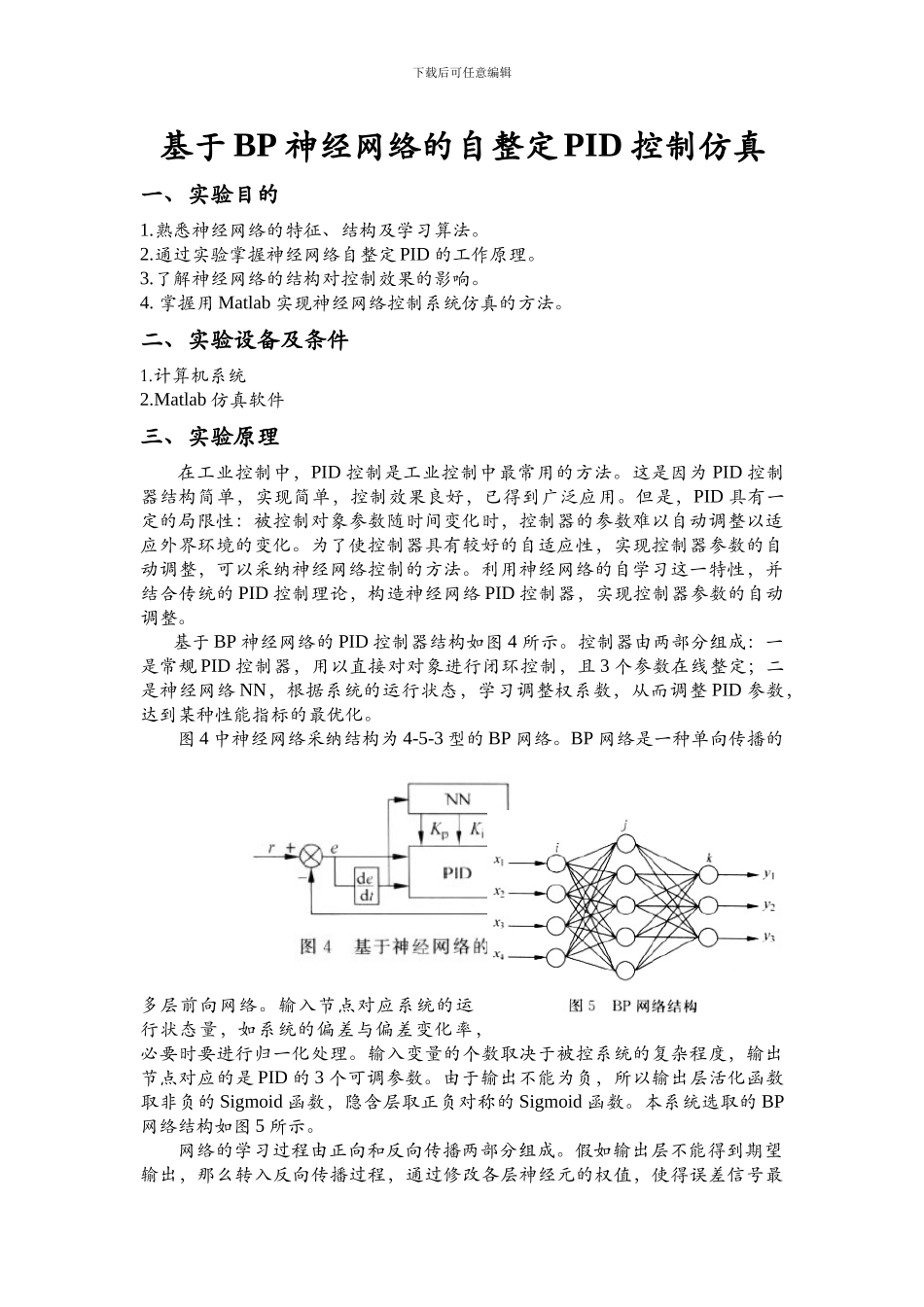

下载后可任意编辑基于 BP 神经网络的自整定 PID 控制仿真一、实验目的1.熟悉神经网络的特征、结构及学习算法。2.通过实验掌握神经网络自整定 PID 的工作原理。3.了解神经网络的结构对控制效果的影响。4. 掌握用 Matlab 实现神经网络控制系统仿真的方法。二、实验设备及条件1.计算机系统2.Matlab 仿真软件三、实验原理在工业控制中，PID 控制是工业控制中最常用的方法。这是因为 PID 控制器结构简单，实现简单，控制效果良好，已得到广泛应用。但是，PID 具有一定的局限性：被控制对象参数随时间变化时，控制器的参数难以自动调整以适应外界环境的变化。为了使控制器具有较好的自适应性，实现控制器参数的自动调整，可以采纳神经网络控制的方法。利用神经网络的自学习这一特性，并结合传统的 PID 控制理论，构造神经网络 PID 控制器，实现控制器参数的自动调整。基于 BP 神经网络的 PID 控制器结构如图 4 所示。控制器由两部分组成：一是常规 PID 控制器，用以直接对对象进行闭环控制，且 3 个参数在线整定；二是神经网络 NN，根据系统的运行状态，学习调整权系数，从而调整 PID 参数，达到某种性能指标的最优化。图 4 中神经网络采纳结构为 4-5-3 型的 BP 网络。BP 网络是一种单向传播的多层前向网络。输入节点对应系统的运行状态量，如系统的偏差与偏差变化率，必要时要进行归一化处理。输入变量的个数取决于被控系统的复杂程度，输出节点对应的是 PID 的 3 个可调参数。由于输出不能为负，所以输出层活化函数取非负的 Sigmoid 函数，隐含层取正负对称的 Sigmoid 函数。本系统选取的 BP网络结构如图 5 所示。网络的学习过程由正向和反向传播两部分组成。假如输出层不能得到期望输出，那么转入反向传播过程，通过修改各层神经元的权值，使得误差信号最下载后可任意编辑小。输出层节点分别对应 3 个可调参数 Kp、Ki、Kd。取性能指标函数为根据梯度下降法修正网络的权系数，即按 E(k)对加权系数的负梯度方向搜索调整，并附加一使快速收敛全局微小的惯性项式中，η 为学习速率；α 为惯性系数。又其中，u(k)为控制器在 k 时刻的输出；为输出层各节点的输出，，，；为输出层各节点的输入。若采纳增量式数字 PID 控制算法，则有四、实验步骤(1) 被控对象为一时变非线性对象，数学模型可表示为式中系数 a(k)是慢时变的，。(2) 如图 5 所示确定 BP 网络的结构，选 4-5-3 型的 BP ...
