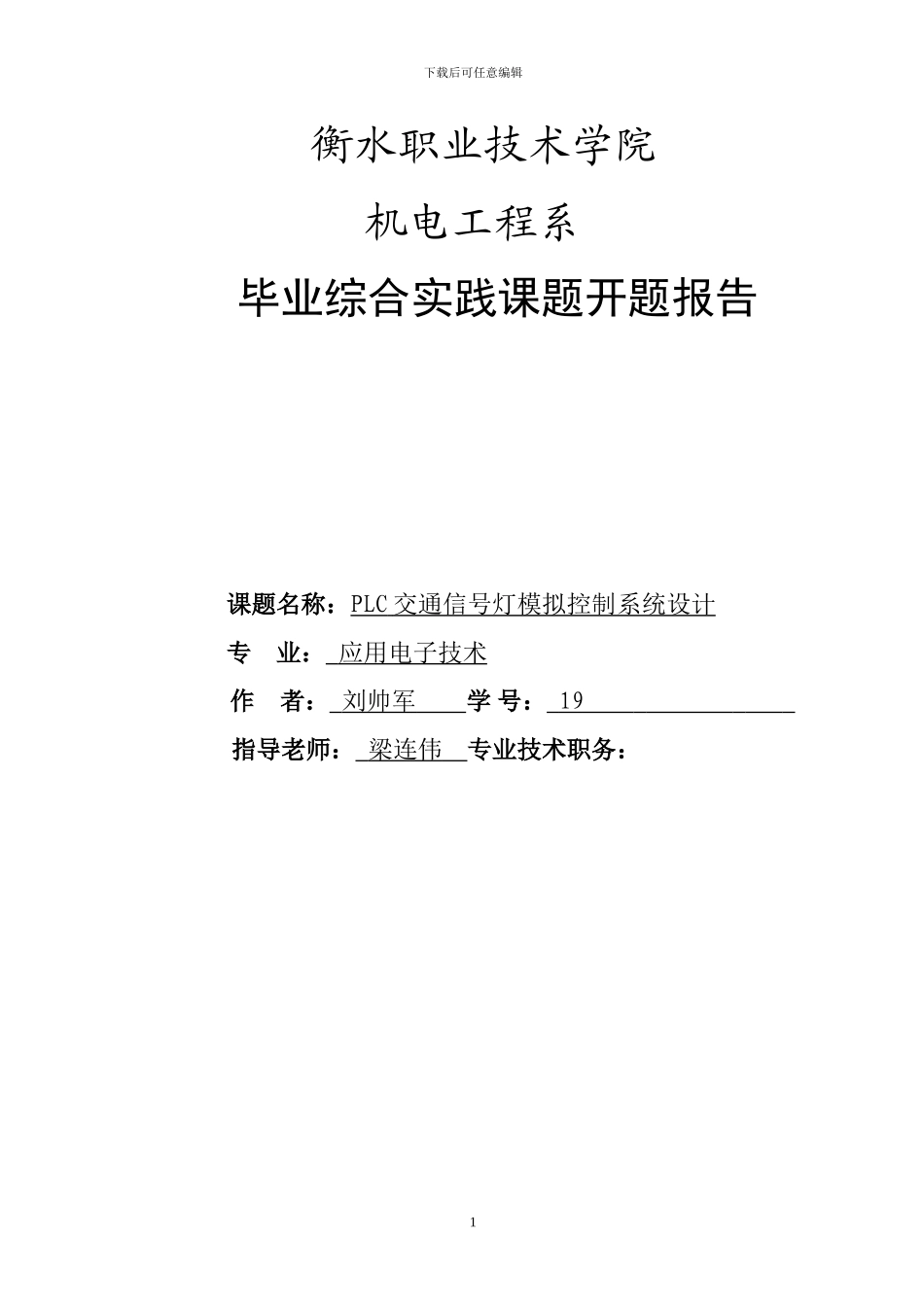

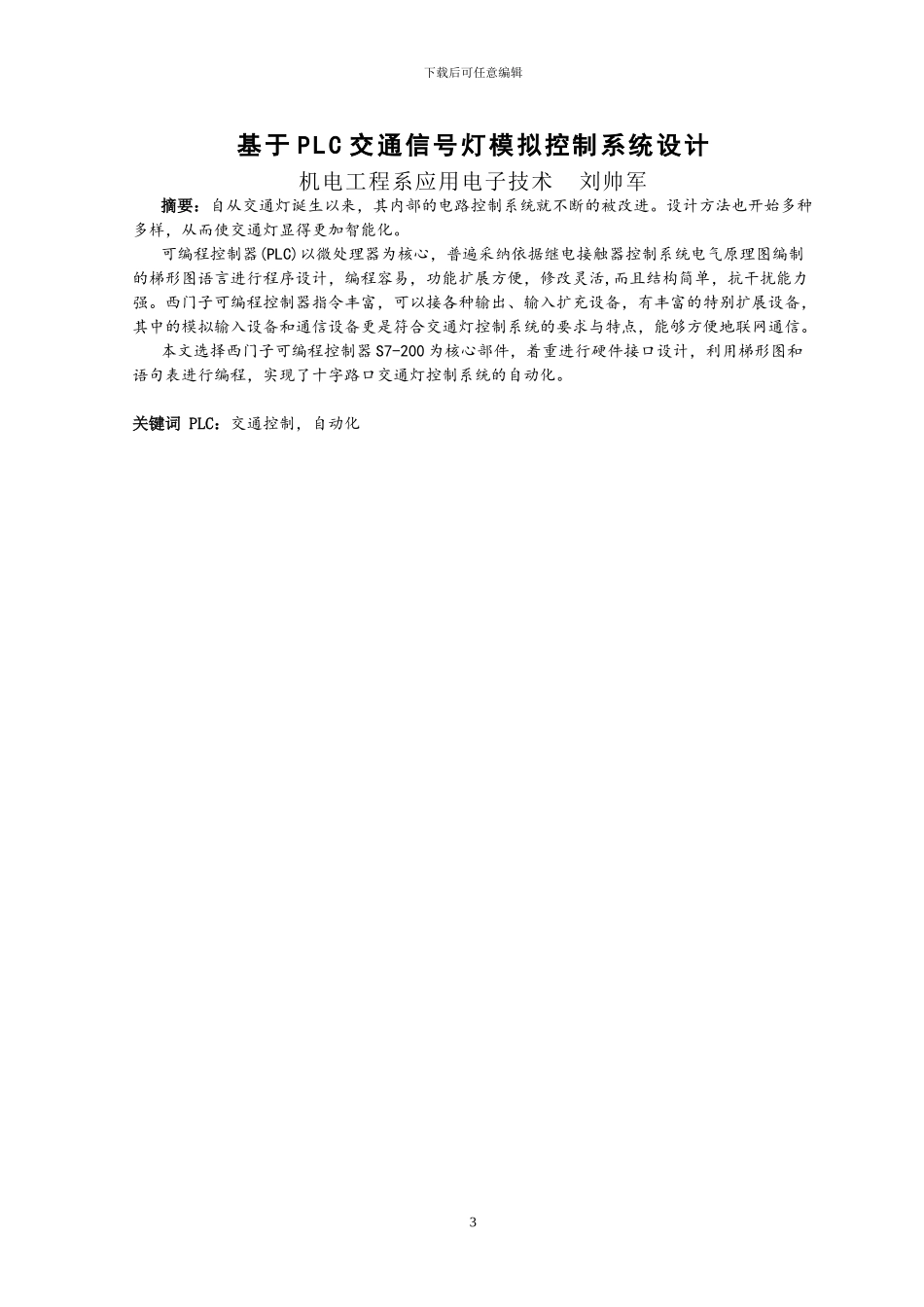

下载后可任意编辑 衡水职业技术学院机电工程系毕业综合实践课题开题报告课题名称：PLC 交通信号灯模拟控制系统设计 专 业： 应用电子技术 作 者： 刘帅军 学 号： 19 指导老师： 梁连伟 专业技术职务： 1下载后可任意编辑 年 月 日2下载后可任意编辑基于 PLC 交通信号灯模拟控制系统设计机电工程系应用电子技术 刘帅军摘要：自从交通灯诞生以来，其内部的电路控制系统就不断的被改进。设计方法也开始多种多样，从而使交通灯显得更加智能化。可编程控制器(PLC)以微处理器为核心，普遍采纳依据继电接触器控制系统电气原理图编制的梯形图语言进行程序设计，编程容易，功能扩展方便，修改灵活,而且结构简单，抗干扰能力强。西门子可编程控制器指令丰富，可以接各种输出、输入扩充设备，有丰富的特别扩展设备，其中的模拟输入设备和通信设备更是符合交通灯控制系统的要求与特点，能够方便地联网通信。本文选择西门子可编程控制器 S7-200 为核心部件，着重进行硬件接口设计，利用梯形图和语句表进行编程，实现了十字路口交通灯控制系统的自动化。关键词 PLC：交通控制，自动化3下载后可任意编辑1 正文：1.1 课题背景1858 年，在英国伦敦主要街头安装了以燃煤气为光源的红，蓝两色的机械扳手式信号灯，用以指挥马车通行。这是世界上最早的交通信号灯。 1868 年，英国机械工程师纳伊特在伦敦威斯敏斯特区的议会大厦前的广场上，安装了世界上最早的煤气红绿灯。它由红绿两以旋转式方形玻璃提灯组成，红色表示“停止”，绿色表示“注意”。1869 年 1 月 2 日，煤气灯爆炸，使警察受伤，遂被取消。1914 年，电气启动的红绿灯出现在美国。这种红绿灯由红绿黄三色圆形的投光器组成，安装在纽约市 5 号大街的一座高塔上。红灯亮表示“停止”，绿灯亮表示“通行”。 1918 年，又出现了带控制的红绿灯和红外线红绿灯。带控制的红绿灯，一种是把压力探测器安在地下，车辆一接近红灯便变为绿灯；另一种是用扩音器来启动红绿灯，司机遇红灯时按一下嗽叭，就使红灯变为绿灯。红外线红绿灯当行人踏上对压力敏感的路面时，它就能察觉到有人要过公路。红外光束能把信号灯的红灯延长一段时间，推迟汽车放行，以免发生交通事故。信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。1968 年，联合国《道路交通和道路标志信号协定》对各种信号灯的含义作了规定。绿灯是通行信号，面对绿...
