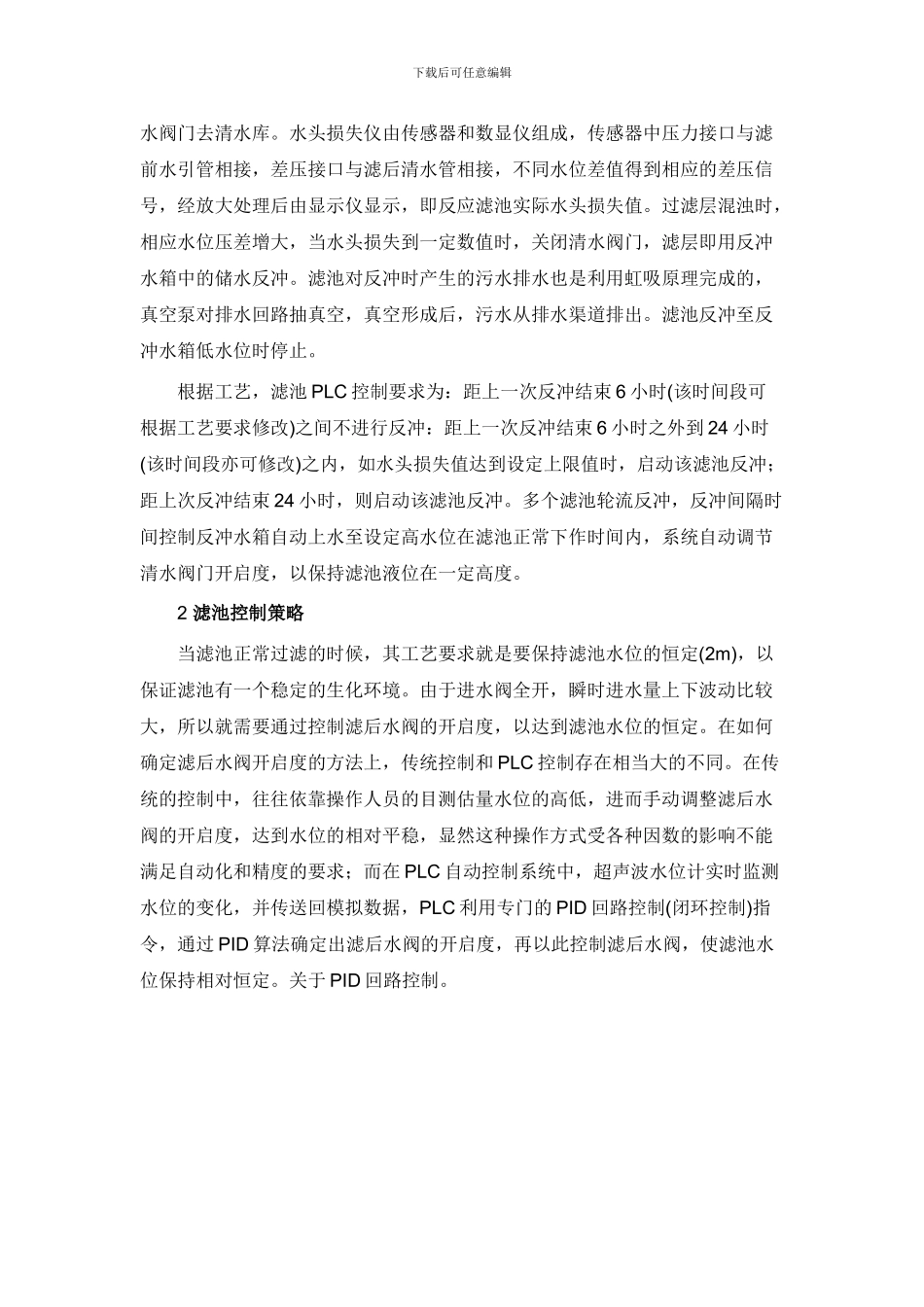

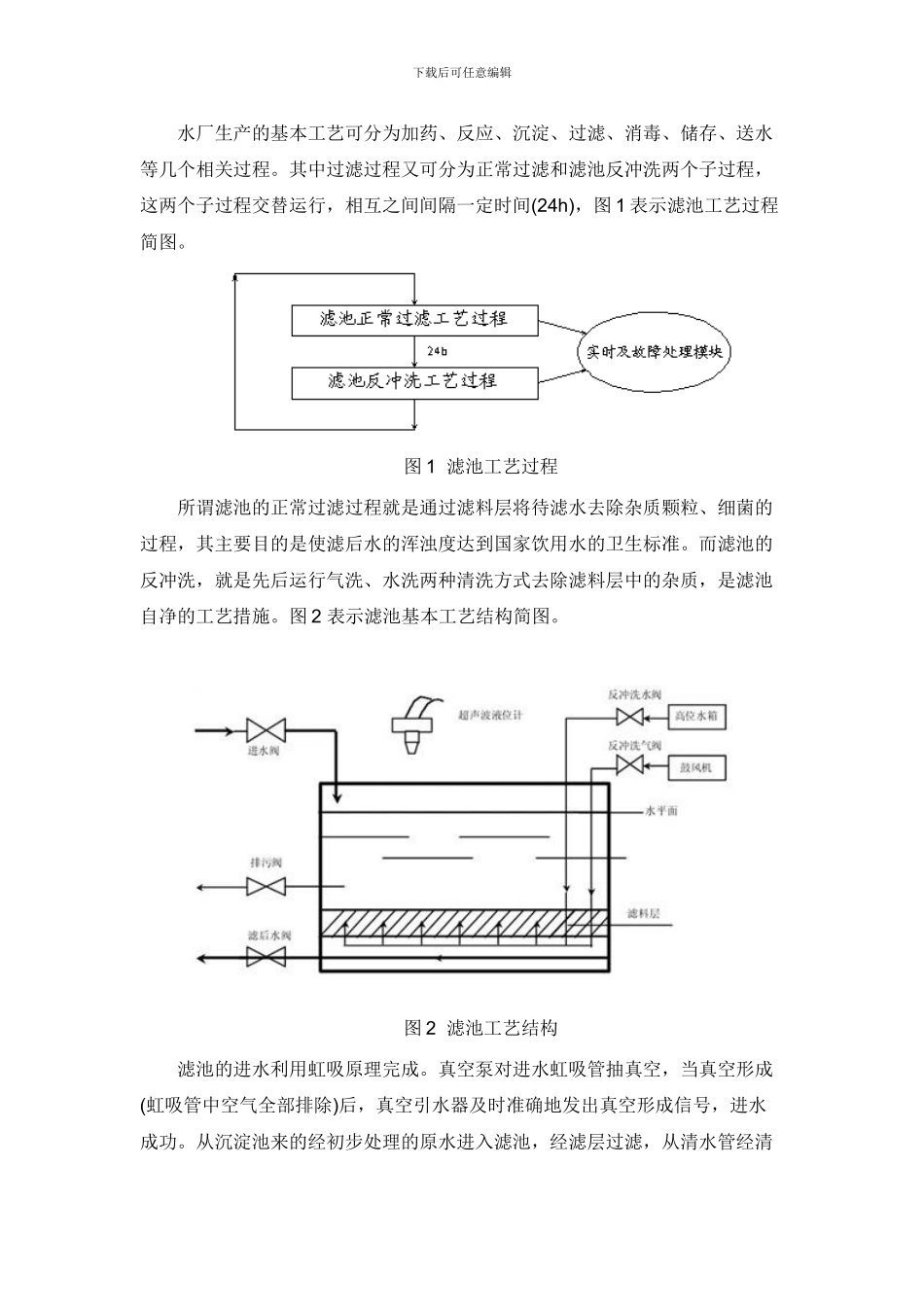

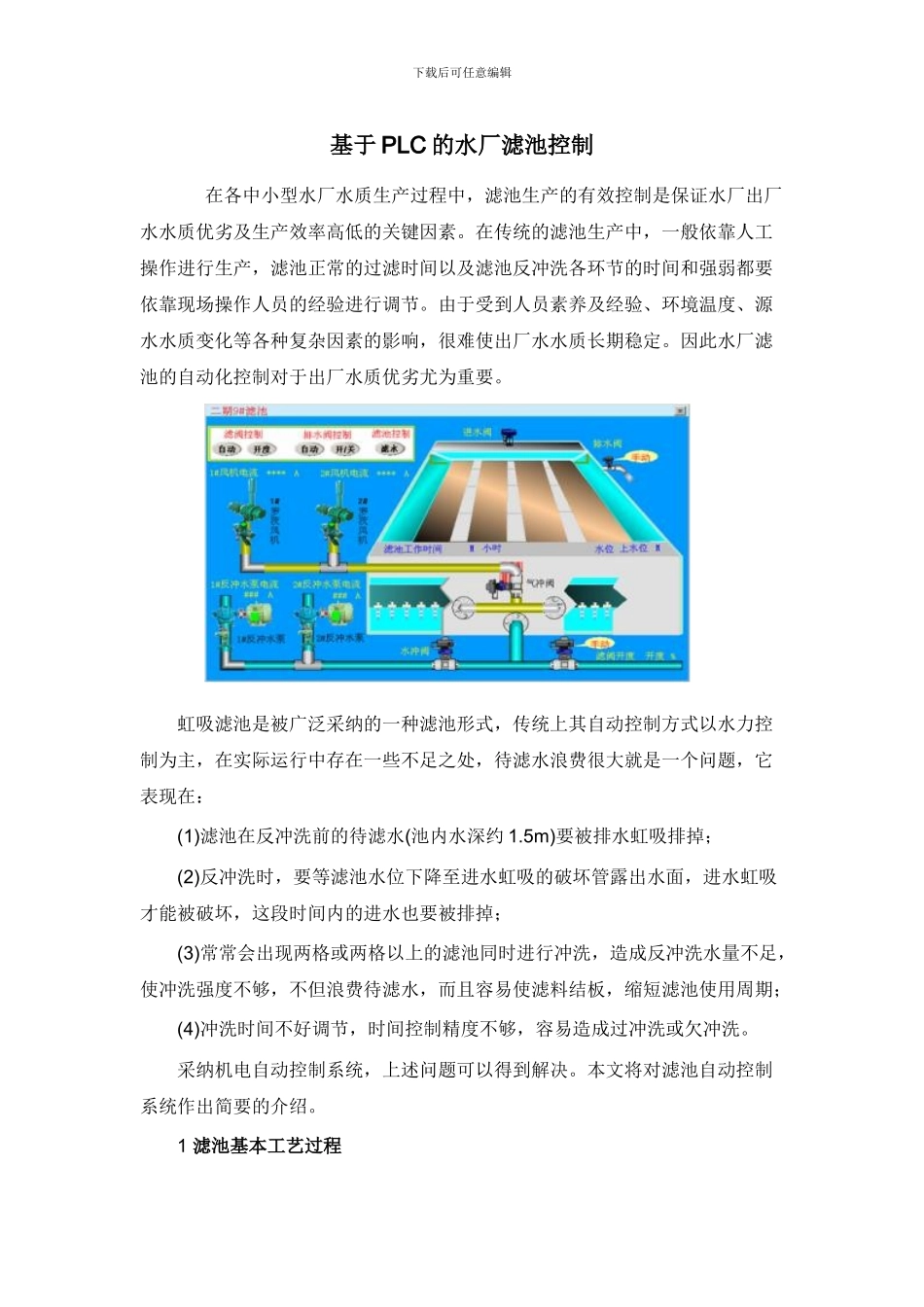

下载后可任意编辑基于 PLC 的水厂滤池控制在各中小型水厂水质生产过程中，滤池生产的有效控制是保证水厂出厂水水质优劣及生产效率高低的关键因素。在传统的滤池生产中，一般依靠人工操作进行生产，滤池正常的过滤时间以及滤池反冲洗各环节的时间和强弱都要依靠现场操作人员的经验进行调节。由于受到人员素养及经验、环境温度、源水水质变化等各种复杂因素的影响，很难使出厂水水质长期稳定。因此水厂滤池的自动化控制对于出厂水质优劣尤为重要。 虹吸滤池是被广泛采纳的一种滤池形式，传统上其自动控制方式以水力控制为主，在实际运行中存在一些不足之处，待滤水浪费很大就是一个问题，它表现在： (1)滤池在反冲洗前的待滤水(池内水深约 1.5m)要被排水虹吸排掉； (2)反冲洗时，要等滤池水位下降至进水虹吸的破坏管露出水面，进水虹吸才能被破坏，这段时间内的进水也要被排掉； (3)常常会出现两格或两格以上的滤池同时进行冲洗，造成反冲洗水量不足，使冲洗强度不够，不但浪费待滤水，而且容易使滤料结板，缩短滤池使用周期； (4)冲洗时间不好调节，时间控制精度不够，容易造成过冲洗或欠冲洗。 采纳机电自动控制系统，上述问题可以得到解决。本文将对滤池自动控制系统作出简要的介绍。 1 滤池基本工艺过程下载后可任意编辑 水厂生产的基本工艺可分为加药、反应、沉淀、过滤、消毒、储存、送水等几个相关过程。其中过滤过程又可分为正常过滤和滤池反冲洗两个子过程，这两个子过程交替运行，相互之间间隔一定时间(24h)，图 1 表示滤池工艺过程简图。 图 1 滤池工艺过程 所谓滤池的正常过滤过程就是通过滤料层将待滤水去除杂质颗粒、细菌的过程，其主要目的是使滤后水的浑浊度达到国家饮用水的卫生标准。而滤池的反冲洗，就是先后运行气洗、水洗两种清洗方式去除滤料层中的杂质，是滤池自净的工艺措施。图 2 表示滤池基本工艺结构简图。 图 2 滤池工艺结构 滤池的进水利用虹吸原理完成。真空泵对进水虹吸管抽真空，当真空形成(虹吸管中空气全部排除)后，真空引水器及时准确地发出真空形成信号，进水成功。从沉淀池来的经初步处理的原水进入滤池，经滤层过滤，从清水管经清下载后可任意编辑水阀门去清水库。水头损失仪由传感器和数显仪组成，传感器中压力接口与滤前水引管相接，差压接口与滤后清水管相接，不同水位差值得到相应的差压信号，经放大处理后由显示仪显示，即反应滤池实际水头损失值。过滤层混浊时，相应水位压差增...
