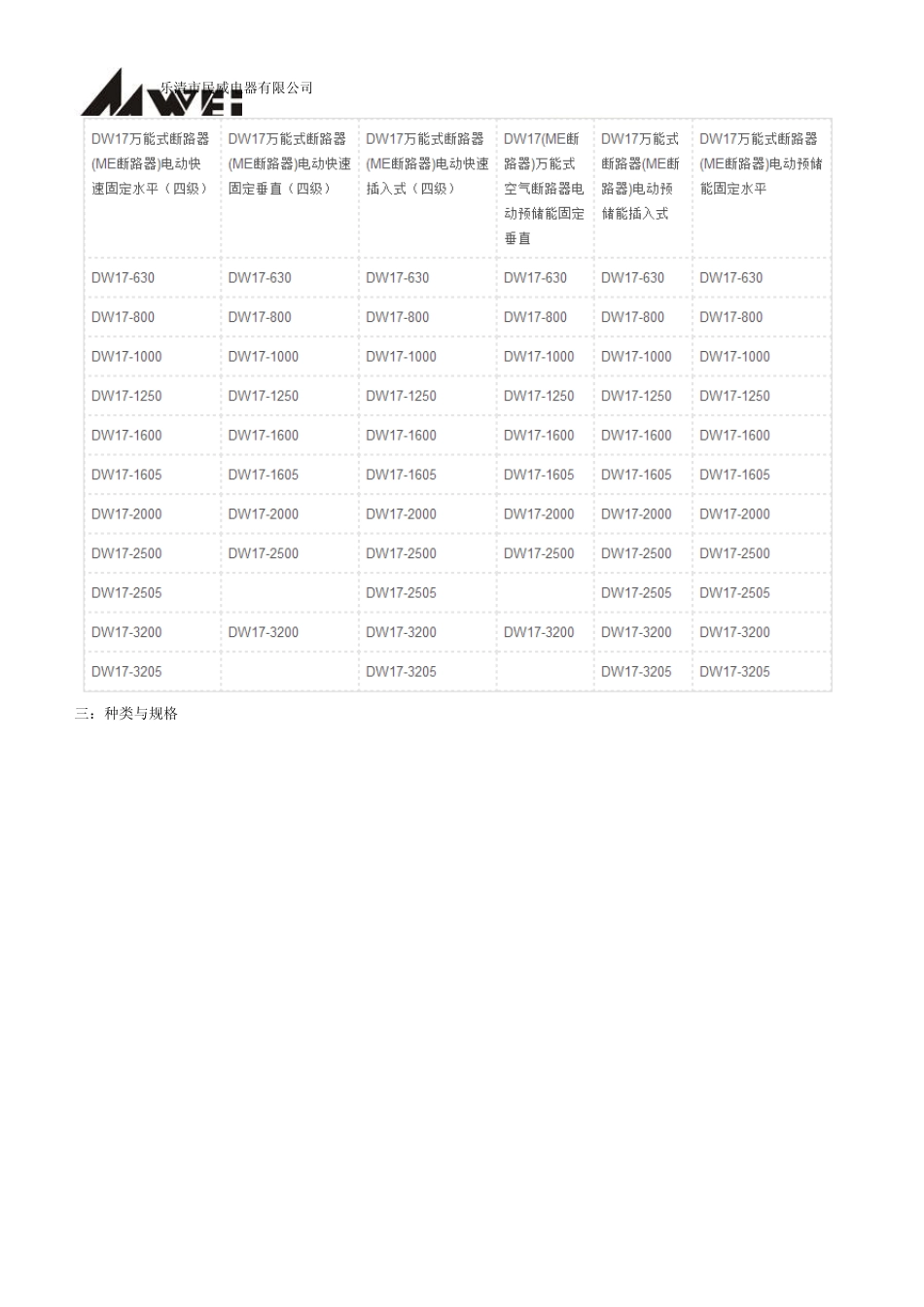

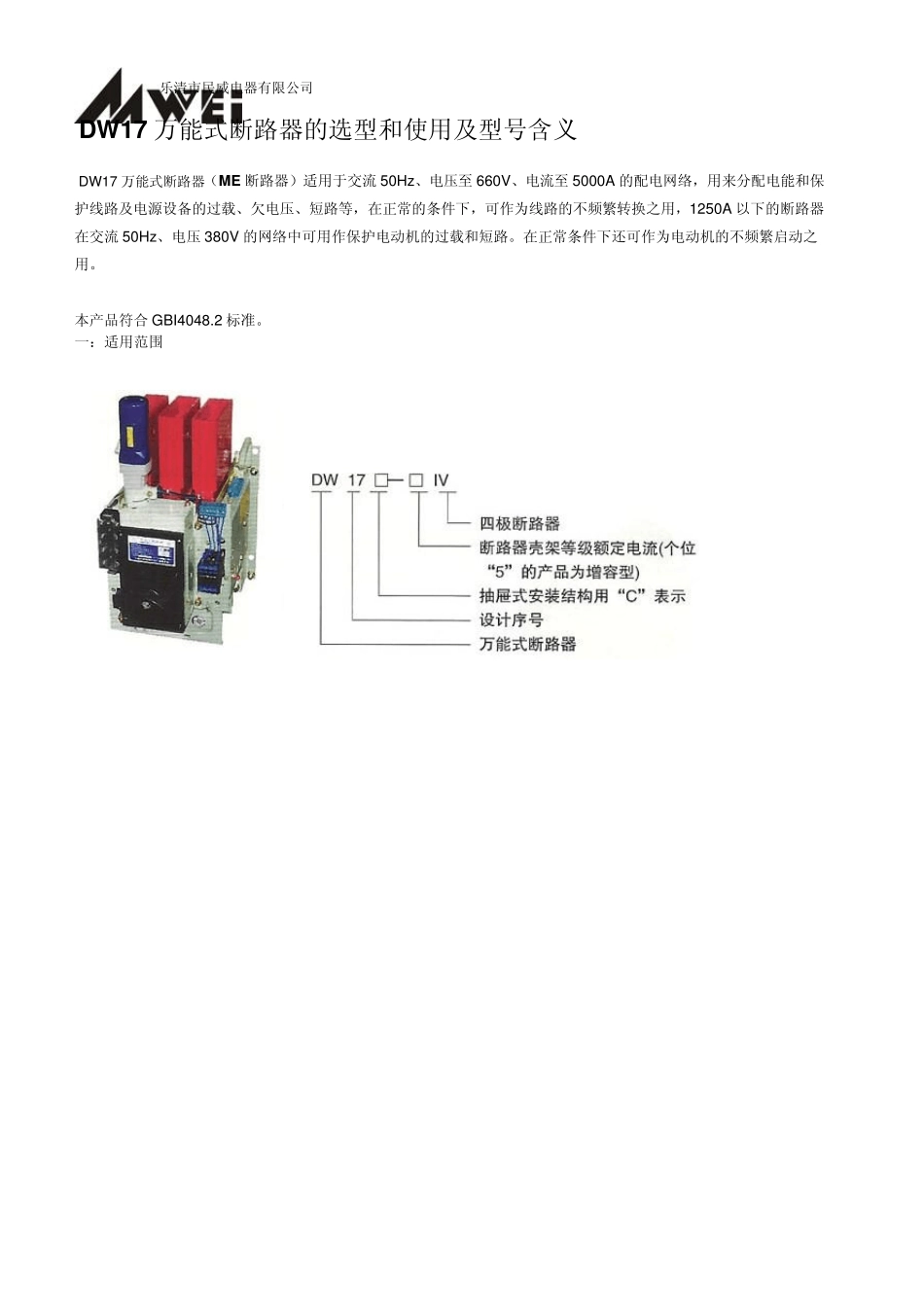

乐清市民威电器有限公司 DW17 万能式断路器的选型和使用及型号含义 DW17 万能式断路器（ME 断路器）适用于交流50Hz、电压至 660V、电流至 5000A 的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等，在正常的条件下，可作为线路的不频繁转换之用，1250A 以下的断路器在交流50Hz、电压 380V 的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁启动之用。 本产品符合 GBI4048.2 标准。 一：适用范围 乐清市民威电器有限公司 三：种类与规格 乐清市民威电器有限公司 四：M E 断路器的正常工作条件 1.周围空气温度为+40℃～ -5℃，24h 的平均值不超过+35℃。 2.安装地点：海拔不超过 2000m . 3.大气条件：大气相对湿度在周围空气温度+40℃时不超过 50％，在较低温度下可有较高的相对湿度；最湿月的月平均最大相对湿度为90％，同时该月的月平均最高温度+25℃，并考虑到因温度变化在产品表面上的凝露。 4.污染等级：应符合污染等级三级。 5.安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过 5℃。 五：技术数据与性能 1.断路器在不同环境温度下的额定电流 乐清市民威电器有限公司 注：当断路器DW17-630/800/1000/1250 型选用无过电流脱扣器时额定电流可分别提高到760/910/1200/1300A。 2.断路器的通断能力： 本系列断路器通断能力按IEC157-1 国际标准及VDE0660 规范的P-2，0 3minCO3minCO 要求，当电源为上进线或下进线及短路短延时保护(延时为≤300ms)时，通断能力指标均相同，具体指标见下表。 注：手动直接操作的断路器，不应用于预期电流峰值超过10KA 的电路中。 3.分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的功耗。 乐清市民威电器有限公司 注：1、分励脱扣器的动作电压范围为额定工作电压的 70％～110％ 2、欠电压脱扣器、闭锁电磁铁、电动机操作机构和释能装置的动作电压为额定工作电压的 85％～110％。 4.断路器过电流脱扣器的整定电流调节范围及断路器的重量。 六：过电流脱扣器的保护特性 1、过载脱扣器的长延时动作特性。 注：三相断路器在二相负载时项号 2 动作电流允许提高 10％，单相负载允许提高 20％ 2、短路脱扣器的动作电流的范围为整定值的±20％。 注：采用钟表式延时机构(ZZ)其延时范围为 0-500ms(连续可调)，误差为±40ms。 乐清市民威电器有限公司 七：断路器的机械...
