dwg转SHP操作方法

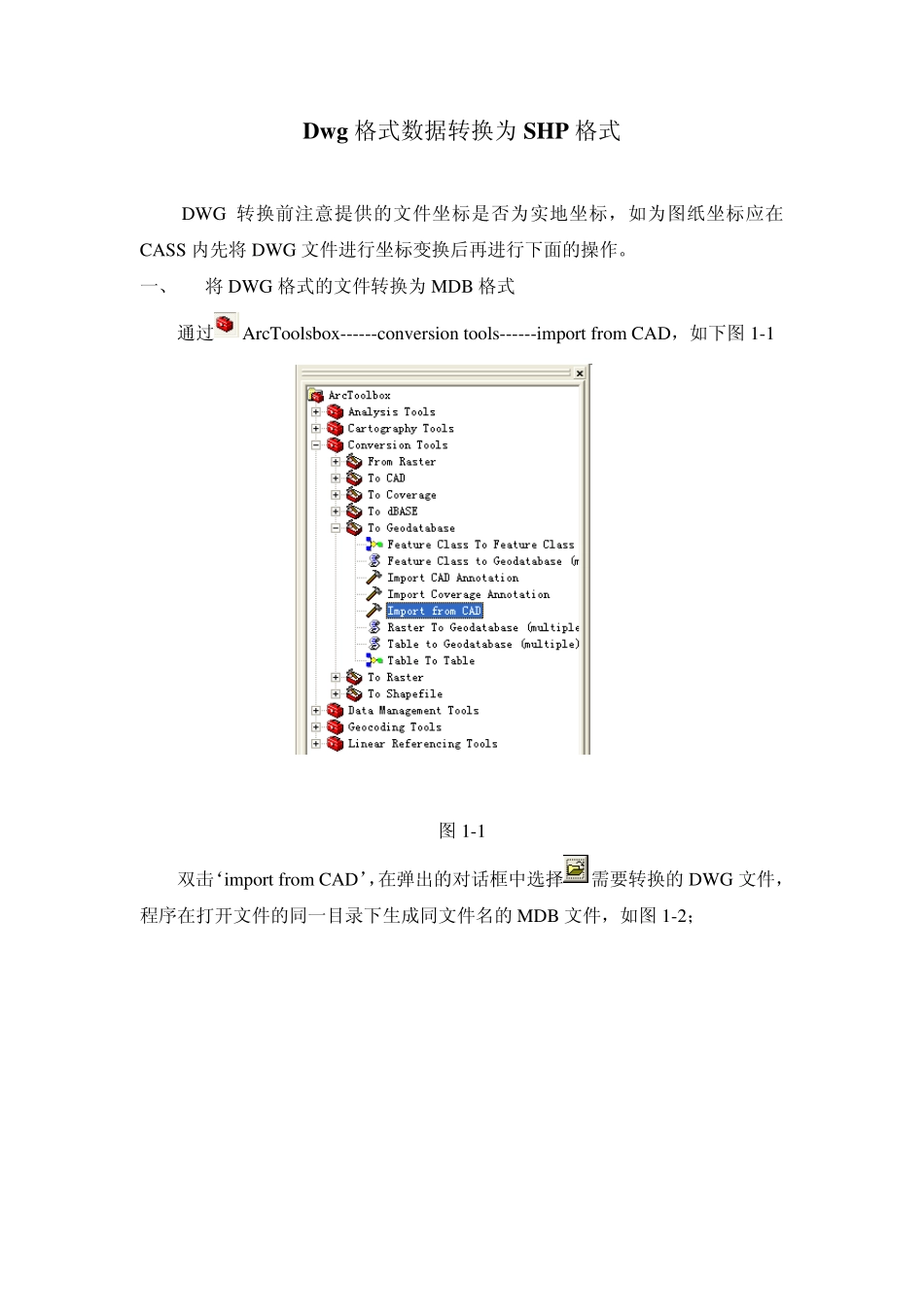

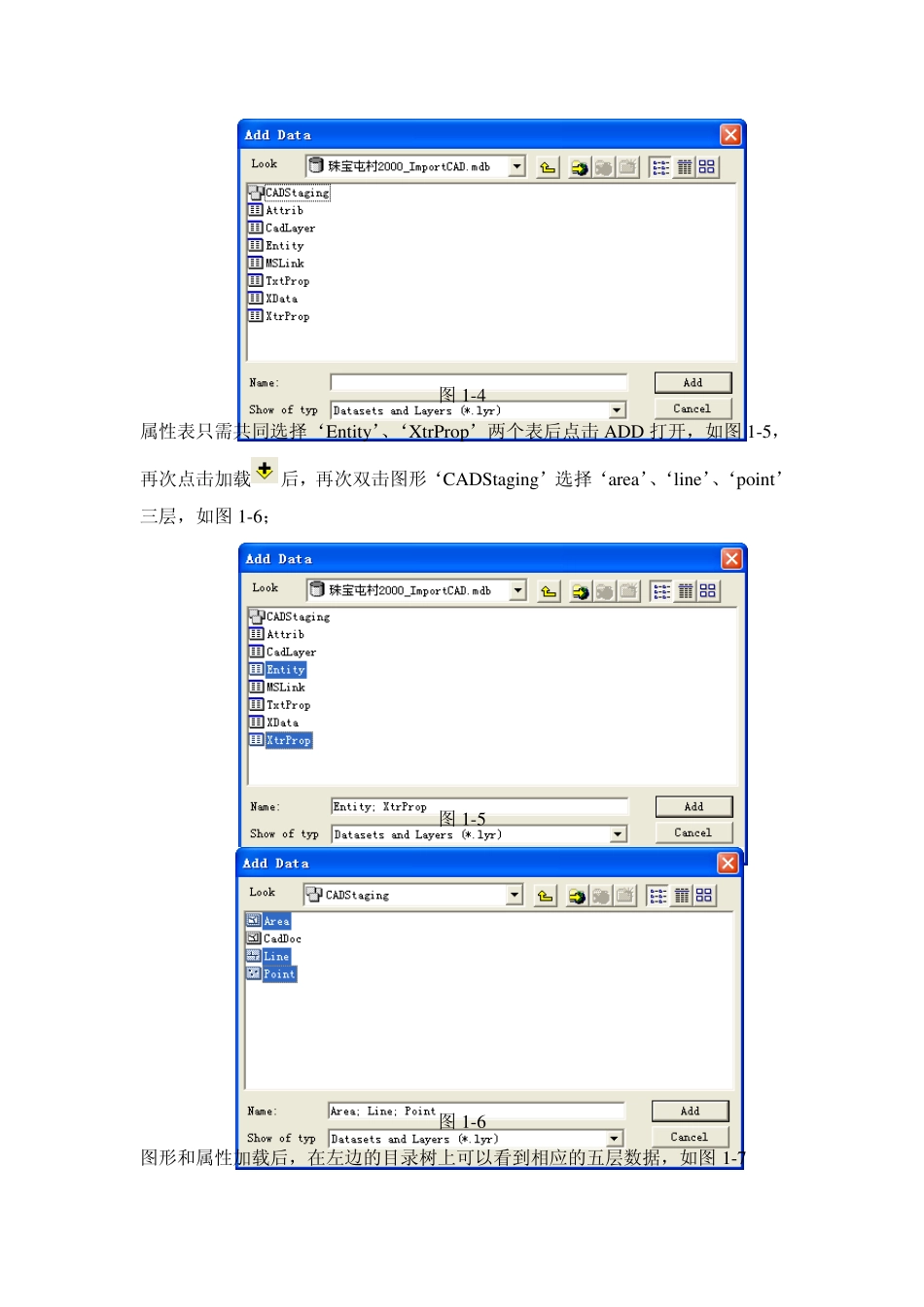

Dw g 格式数据转换为SHP 格式 DWG 转换前注意提供的文件坐标是否为实地坐标，如为图纸坐标应在CASS 内先将DWG 文件进行坐标变换后再进行下面的操作。 一、 将DWG 格式的文件转换为MDB 格式 通过ArcToolsbox ------conv ersion tools------import from CAD，如下图1-1 图1-1 双击‘import from CAD’，在弹出的对话框中选择需要转换的DWG 文件，程序在打开文件的同一目录下生成同文件名的MDB 文件，如图1-2； 二、 将MDB 文件转换为SHP 文件 1、读出MDB 的图形及属性表： 通过Arcmap 的加载，选择生成的MDB 文件，如下图1-3 图1-3 双击‘珠宝屯村 2000_ImportCAD.mdb’文件，出现下图的几个图层，CADStaging表示图形，其它的几个表为属性表，如下图1-4 图1-4 属性表只需共同选择‘Entity ’、‘XtrProp’两个表后点击 ADD 打开，如图1-5，再次点击加载后，再次双击图形‘CADStaging’选择‘area’、‘line’、‘point’三层，如图1-6； 图1-5 图1-6 图形和属性加载后，在左边的目录树上可以看到相应的五层数据，如图1-7 图1-7 2、将属性内容挂到相应的点、线、面的图形上； 选择‘Point’层上点击右键，选择选择后，弹出如下对话框，选择‘Joins & Relates’，点击‘ADD’，如下图1-8 图1-8 在弹出的1-9 对话框中，将的钩去掉，再将1：EntID、2：XtrProp、3：EntID 选择相应字段，如下图1-9，点击‘OK’ 图1-9 再次点击图1-8，将的钩去掉，再将1：Point.EntID、2：Entity 、3：EntID 选择相应字段，如下图1-10，点击‘OK’ 图1-10 此时‘Point’点图层内加载了此两层‘Entity ’、‘XtrProp’的属性信息，如图1-11； 图1-11 其‘Line’、‘Area’的属性挂也如同‘Point’挂属性操作方式一致。只是在挂‘XtrProp’字段时如图1-10，‘Line’的 1 选择 Line.EntID，‘Area’的 1 选择Area.EntID。 三、 保存为 SHP 文件 点击‘Point’图层点击右键选择 DATA—EXPORT DATA，如下图1-12： 图1-12 将图层输出到同一目录下，文件名按‘Ex port_Ou tpu t_Point’命名，如图1-13，其它的‘Line’、‘Area’两层也按相同的方法输出，文件名命名为‘Ex port_Ou tpu t_ Line’、‘Ex port_Ou tpu t_ Area’ 图1-13
