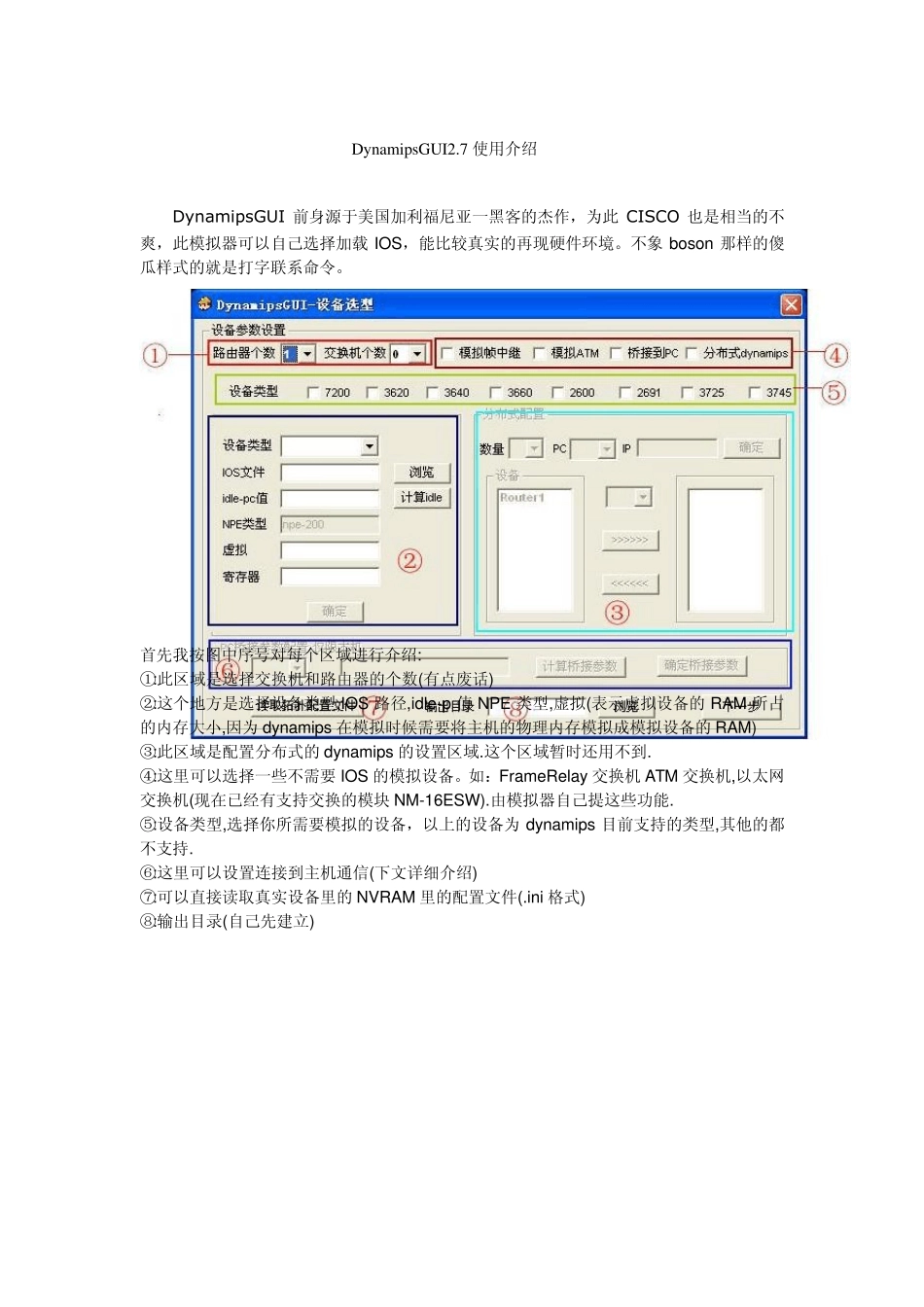

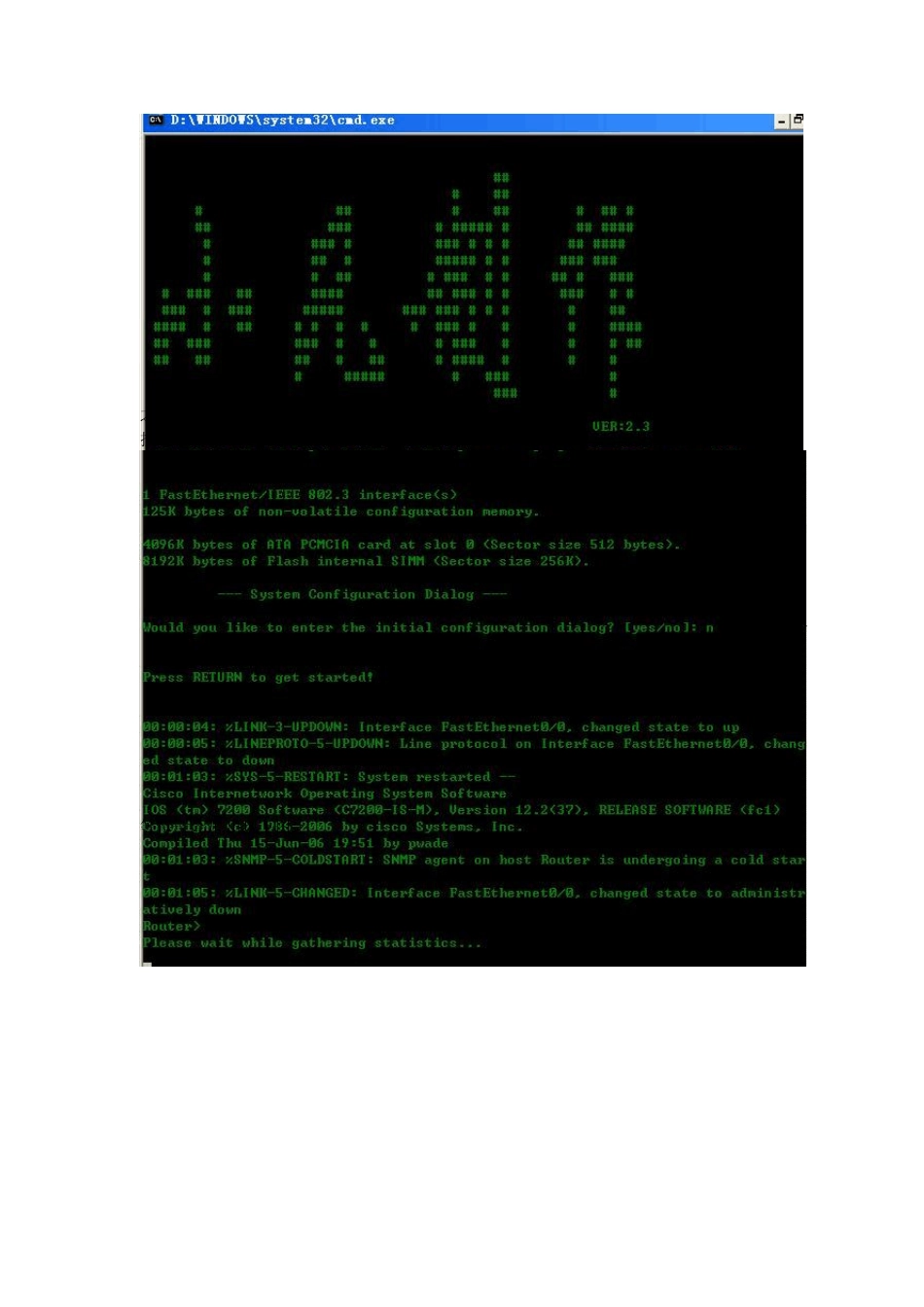

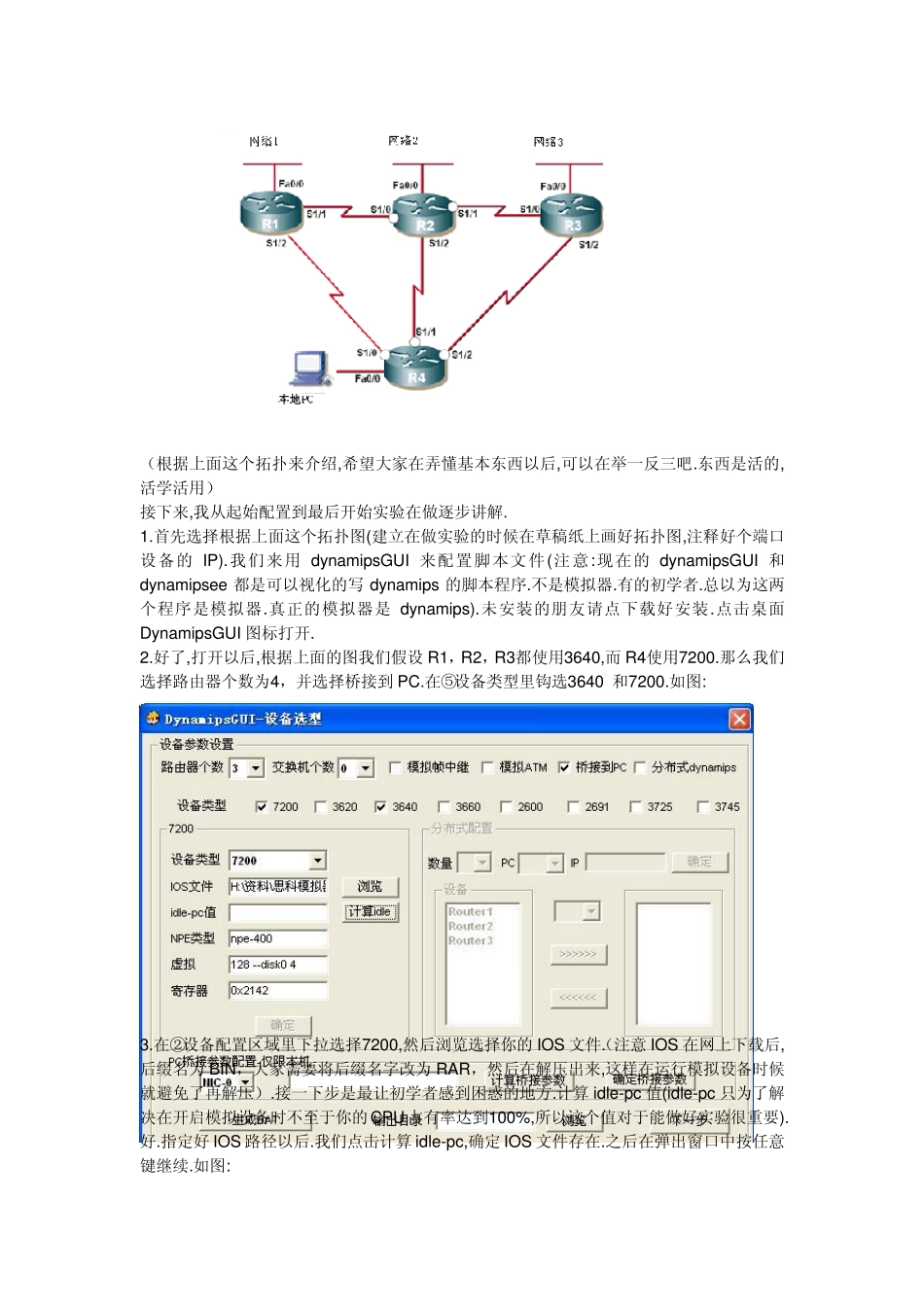

DynamipsGUI2.7 使用介绍 DynamipsGUI 前身源于美国加利福尼亚一黑客的杰作，为此CISCO 也是相当的不爽，此模拟器可以自己选择加载IOS，能比较真实的再现硬件环境。不象bos on 那样的傻瓜样式的就是打字联系命令。 首先我按图中序号对每个区域进行介绍: ①:此区域是选择交换机和路由器的个数(有点废话) ②:这个地方是选择设备类型,IOS 路径,idle-p 值 NPE 类型,虚拟(表示虚拟设备的RAM 所占的内存大小,因为dy namips 在模拟时候需要将主机的物理内存模拟成模拟设备的RAM) ③:此区域是配置分布式的dy namips 的设置区域.这个区域暂时还用不到. ④:这里可以选择一些不需要 IOS 的模拟设备。如：FrameRelay 交换机 ATM 交换机,以太网交换机(现在已经有支持交换的模块 NM-16ESW).由模拟器自己提这些功能. ⑤:设备类型,选择你所需要模拟的设备，以上的设备为dy namips 目前支持的类型,其他的都不支持. ⑥:这里可以设置连接到主机通信(下文详细介绍) ⑦:可以直接读取真实设备里的NVRAM 里的配置文件(.ini 格式) ⑧:输出目录(自己先建立) （根据上面这个拓扑来介绍,希望大家在弄懂基本东西以后,可以在举一反三吧.东西是活的,活学活用） 接下来,我从起始配置到最后开始实验在做逐步讲解. 1.首先选择根据上面这个拓扑图(建立在做实验的时候在草稿纸上画好拓扑图,注释好个端口设备的 IP).我们来用 dynamipsGUI 来配置脚本文件(注意:现在的 dynamipsGUI 和dynamipsee 都是可以视化的写 dynamips 的脚本程序.不是模拟器.有的初学者.总以为这两个程序是模拟器.真正的模拟器是 dynamips).未安装的朋友请点下载好安装.点击桌面DynamipsGUI 图标打开. 2.好了,打开以后,根据上面的图我们假设 R1，R2，R3都使用3640,而 R4使用7200.那么我们选择路由器个数为4，并选择桥接到 PC.在⑤设备类型里钩选3640 和7200.如图: 3.在②设备配置区域里下拉选择7200,然后浏览选择你的 IOS 文件.（注意 IOS 在网上下载后,后缀名为 BIN，大家需要将后缀名字改为 RAR，然后在解压出来,这样在运行模拟设备时候就避免了再解压）.接一下步是最让初学者感到困惑的地方.计算 idle-pc 值(idle-pc 只为了解决在开启模拟设备时不至于你的CPU占有率达到100%,所以这个值对于能做好实验很重要).好.指定好 IOS 路径以后.我们点击计算 idle-pc,确定 IOS 文件存在.之后在弹出窗口中按任意键继续.如图: 之后看到的就是设备的启动...
