DZF三用阀说明书

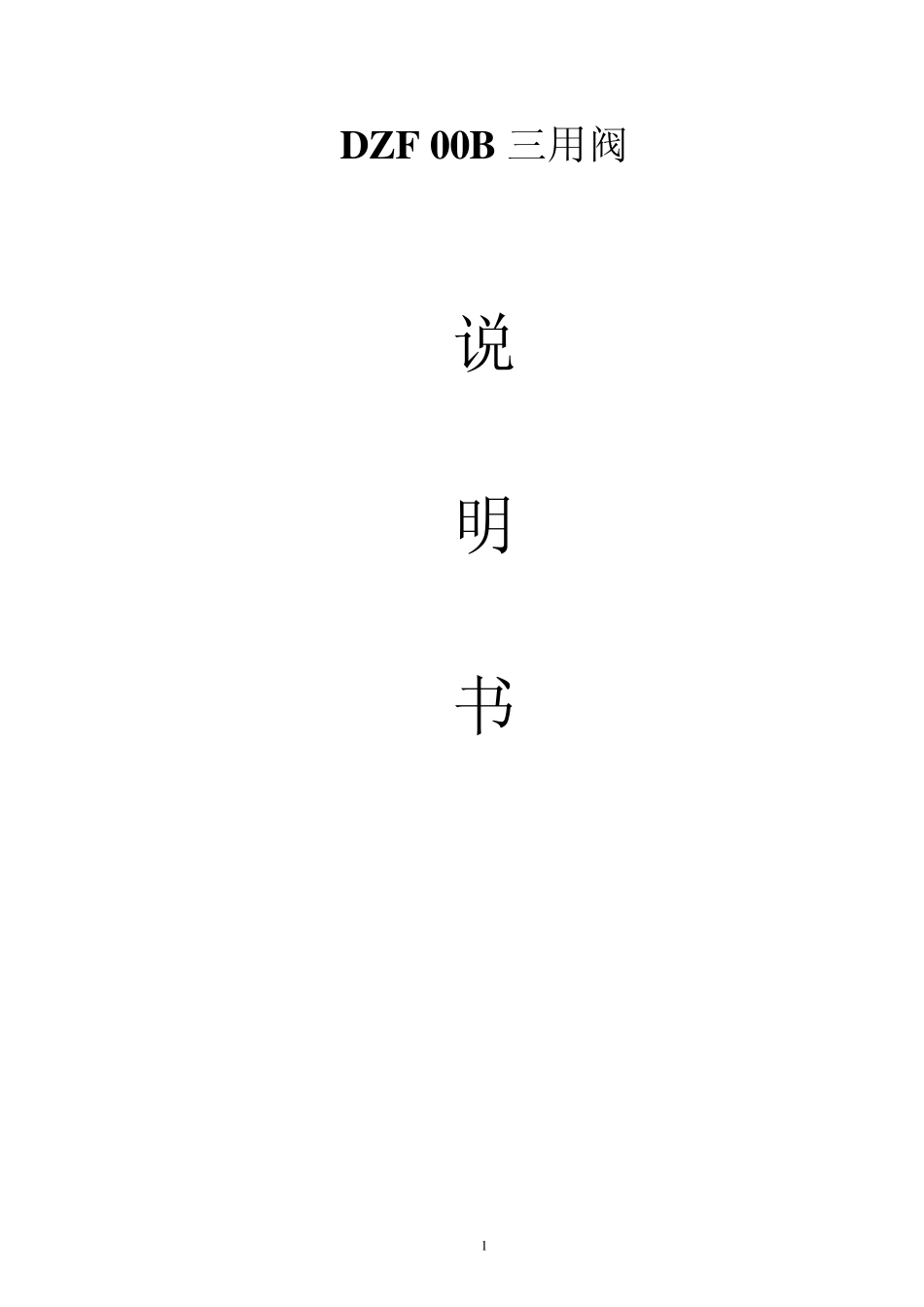

DZF三用阀说明书_第1页
1/6

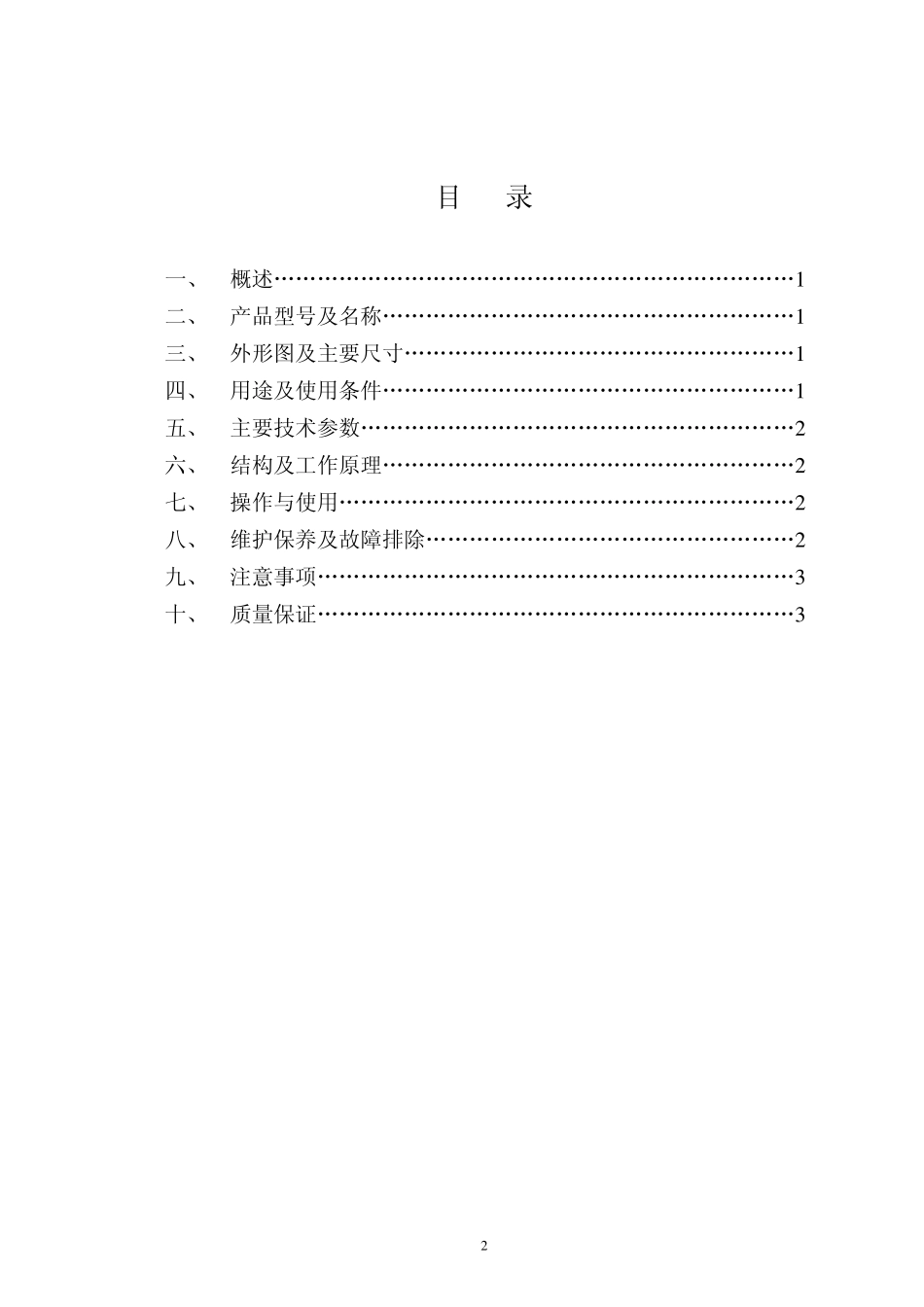

DZF三用阀说明书_第2页
2/6

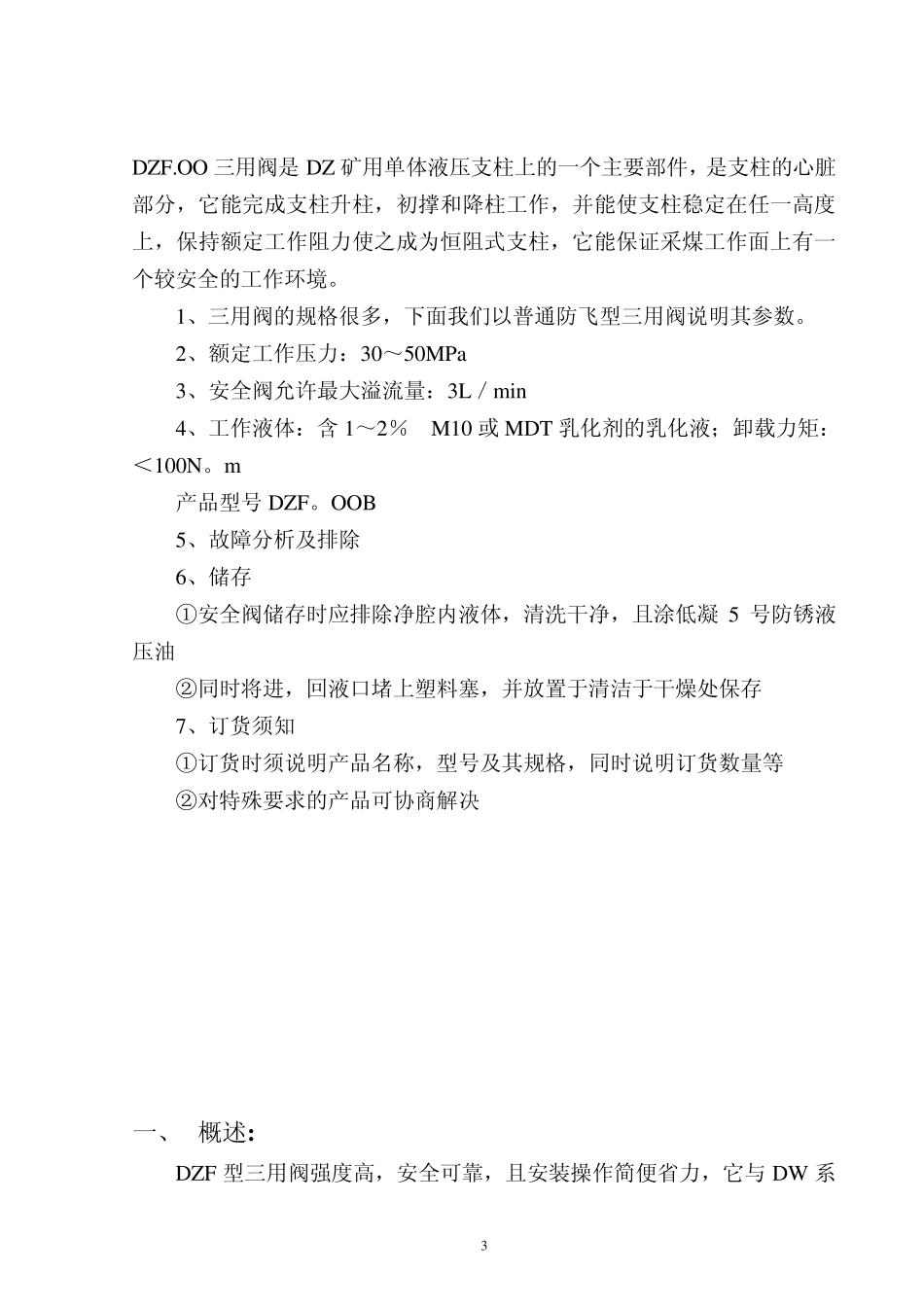

DZF三用阀说明书_第3页
3/6
1 DZF 00B 三用阀 说 明 书 2 目 录 一、 概述………………………………………………………………1 二、 产品型号及名称…………………………………………………1 三、 外形图及主要尺寸………………………………………………1 四、 用途及使用条件…………………………………………………1 五、 主要技术参数……………………………………………………2 六、 结构及工作原理…………………………………………………2 七、 操作与使用………………………………………………………2 八、 维护保养及故障排除……………………………………………2 九、 注意事项…………………………………………………………3 十、 质量保证…………………………………………………………3 3 DZF.OO 三用阀是DZ 矿用单体液压支柱上的一个主要部件,是支柱的心脏部分,它能完成支柱升柱,初撑和降柱工作,并能使支柱稳定在任一高度上,保持额定工作阻力使之成为恒阻式支柱,它能保证采煤工作面上有一个较安全的工作环境。 1、三用阀的规格很多,下面我们以普通防飞型三用阀说明其参数。 2、额定工作压力:30~50MPa 3、安全阀允许最大溢流量:3L/min 4、工作液体:含1~2% M10 或MDT 乳化剂的乳化液;卸载力矩:<100N。m 产品型号DZF。OOB 5、故障分析及排除 6、储存 ①安全阀储存时应排除净腔内液体,清洗干净,且涂低凝 5 号防锈液压油 ②同时将进,回液口堵上塑料塞,并放置于清洁于干燥处保存 7、订货须知 ①订货时须说明产品名称,型号及其规格,同时说明订货数量等 ②对特殊要求的产品可协商解决 一、 概述: DZF 型三用阀强度高,安全可靠,且安装操作简便省力,它与 DW 系 4 列单体液压支柱配套使用,对顶板进行控制。 本产品执行MT112-93《矿用单体液压支柱》标准。 二、 产品型号及名称: DZ F 00B 第二次改进 三用阀 单体液压支柱 三、 外形图主要尺寸: 四、 用途及使用条件: 本阀用于国产单体液压支柱,支柱的升降和安全保护靠三用阀的动作来实现。本阀适用于压力为50MPa 以下的液压系统,工作介质为1~3%的乳化液,工作温度为10~50℃。 5 五、 主要技术参数: 1、额定工作压力 30~50MPa 2、安全阀溢流量 ≤3L/min 3、卸载力距 <100N.m 4、卸载方式 手动近距离或远距离 六、 结构及工作原理: DZF 三用阀由单向阀、卸载阀和安全阀组合而成,工作时高压液体通...
