D第4章需求模型及PowerDesigner实现

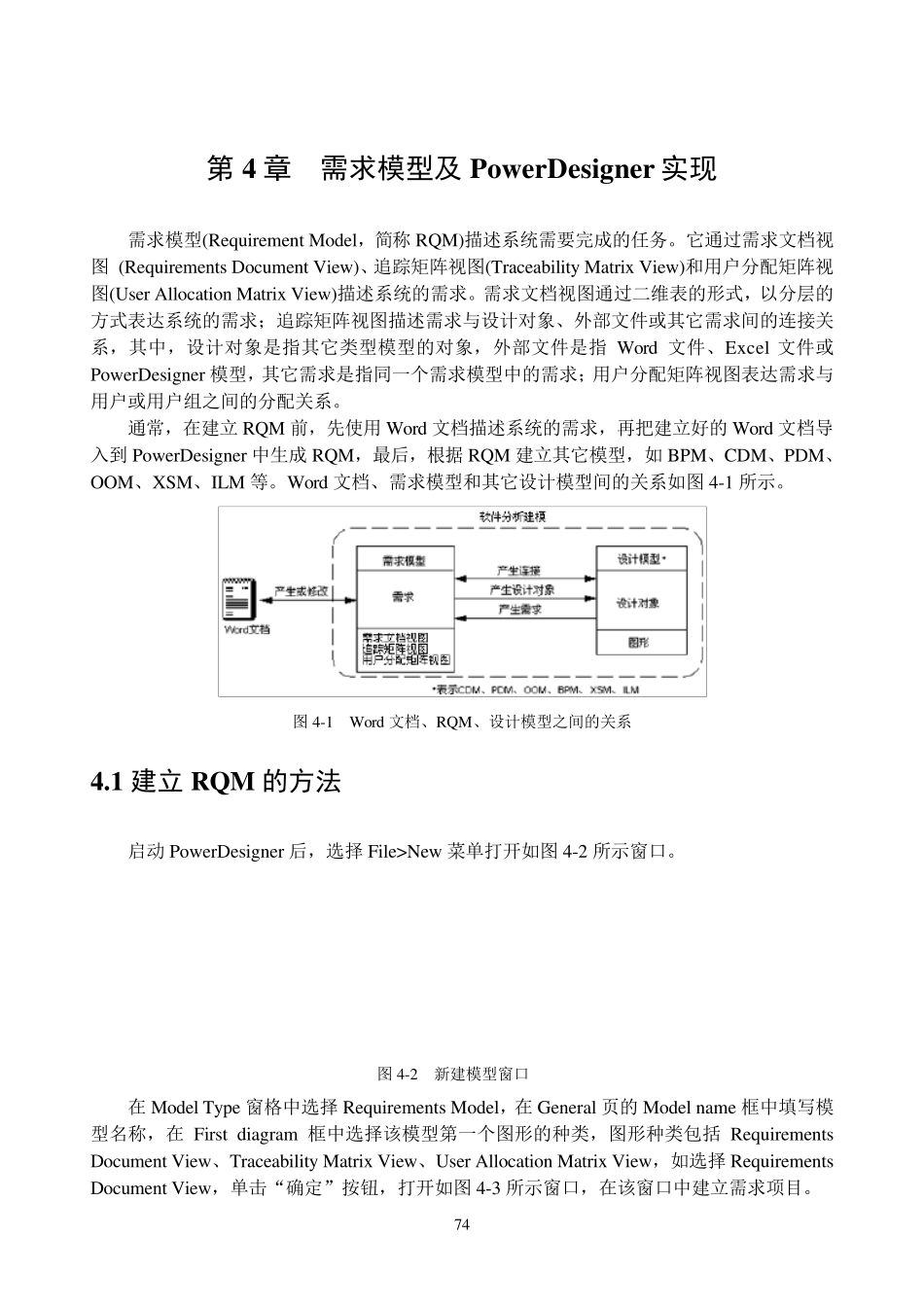

D第4章需求模型及PowerDesigner实现_第1页
1/19

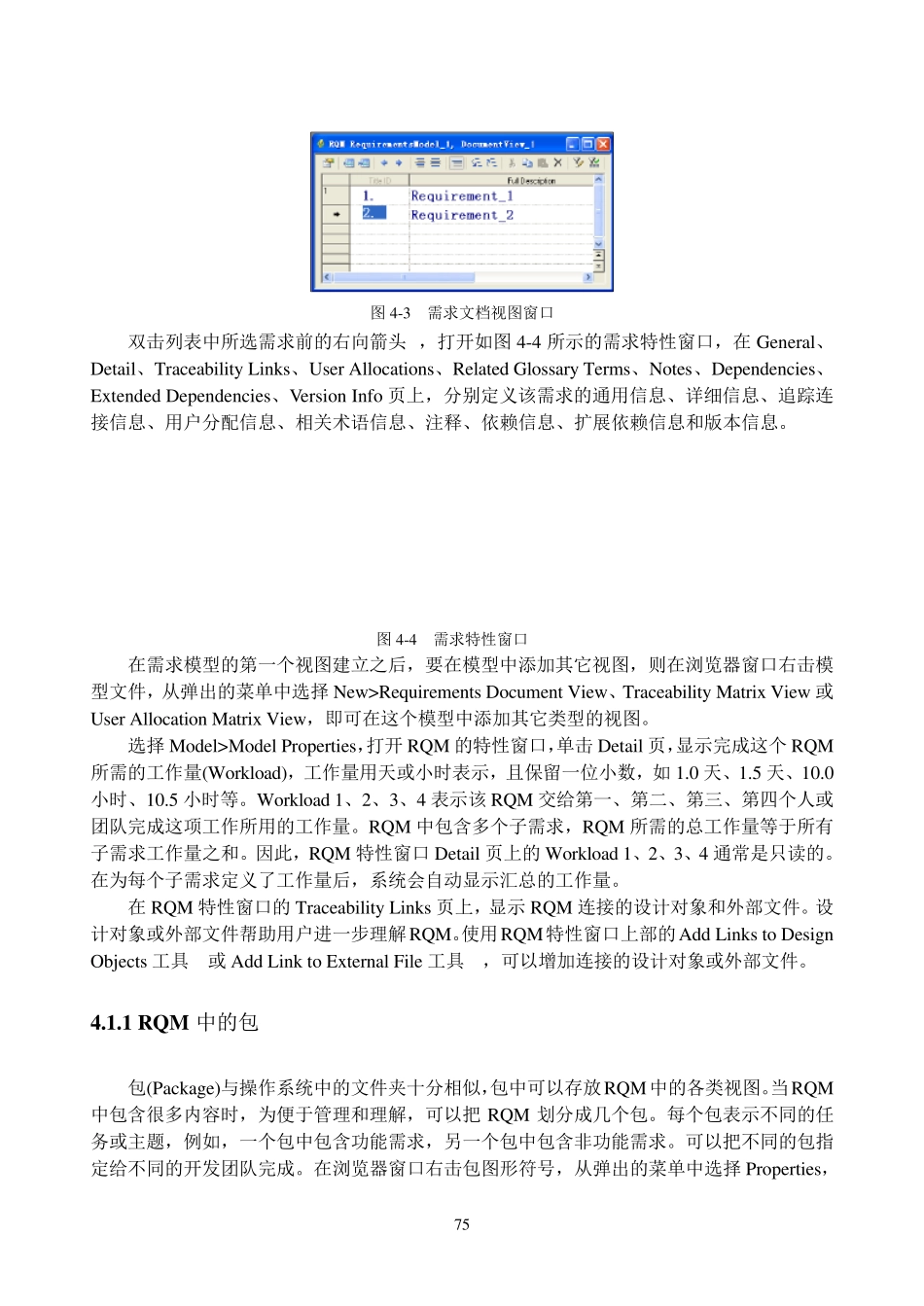

D第4章需求模型及PowerDesigner实现_第2页
2/19

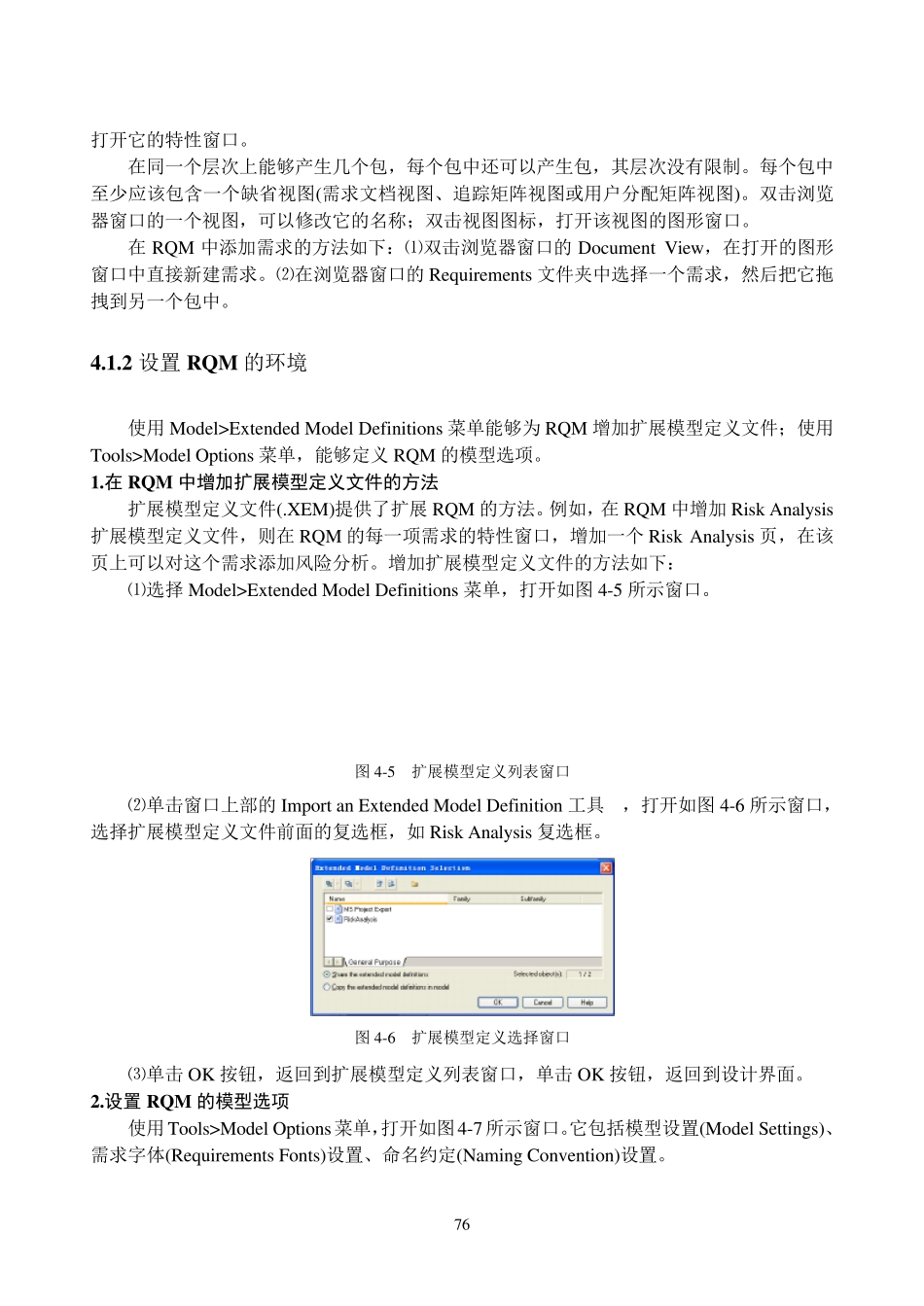

D第4章需求模型及PowerDesigner实现_第3页
3/19
74 图4-1 Word 文档、RQM、设计模型之间的关系 图4-2 新建模型窗口 第4 章 需求模型及 Pow erDesigner 实现 需求模型(Requirement Model,简称RQM)描述系统需要完成的任务。它通过需求文档视图 (Requirements Document View)、追踪矩阵视图(Traceability Matrix View)和用户分配矩阵视图(User Allocation Matrix View)描述系统的需求。需求文档视图通过二维表的形式,以分层的方式表达系统的需求;追踪矩阵视图描述需求与设计对象、外部文件或其它需求间的连接关系,其中,设计对象是指其它类型模型的对象,外部文件是指Word 文件、Excel 文件或PowerDesigner 模型,其它需求是指同一个需求模型中的需求;用户分配矩阵视图表达需求与用户或用户组之间的分配关系。 通常,在建立RQM 前,先使用Word 文档描述系统的需求,再把建立好的Word 文档导入到PowerDesigner 中生成RQM,最后,根据RQM 建立其它模型,如BPM、CDM、PDM、OOM、XSM、ILM 等。Word 文档、需求模型和其它设计模型间的关系如图4-1 所示。 4.1 建立 RQM 的方法 启动PowerDesigner 后,选择File>New 菜单打开如图4-2 所示窗口。 在Model Type 窗格中选择Requirements Model,在General 页的Model name 框中填写模型名称,在First diagram 框中选择该模型第一个图形的种类,图形种类包括Requirements Document View、Traceability Matrix View、User Allocation Matrix View,如选择Requirements Document View,单击“确定”按钮,打开如图4-3 所示窗口,在该窗口中建立需求项目。 75 图4-3 需求文档视图窗口 双击列表中所选需求前的右向箭头,打开如图4-4 所示的需求特性窗口,在General、Detail、Traceability Links、User Allocations、Related Glossary Terms、Notes、Dependencies、Extended Dependencies、Version Info 页上,分别定义该需求的通用信息、详细信息、追踪连接信息、用户分配信息、相关术语信息、注释、依赖信息、扩展依赖信息和版本信息。 在需求模型的第一个视图建立之后,要在模型中添加其它视图,则在浏览器窗口右击模型文件,从弹出的菜单中选择 New>Requirements Document View、Traceability Matrix View 或User Allocation Matrix View,即可在这个模型中添加其它类型的视图。 选择 Model>Model Properties,打开RQM 的特性窗口,单击Detail 页,显示完成这个 RQ...
